描述
产品详情

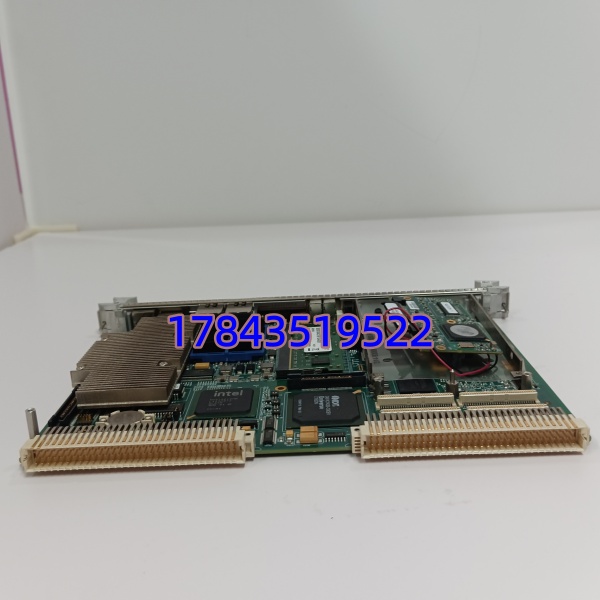

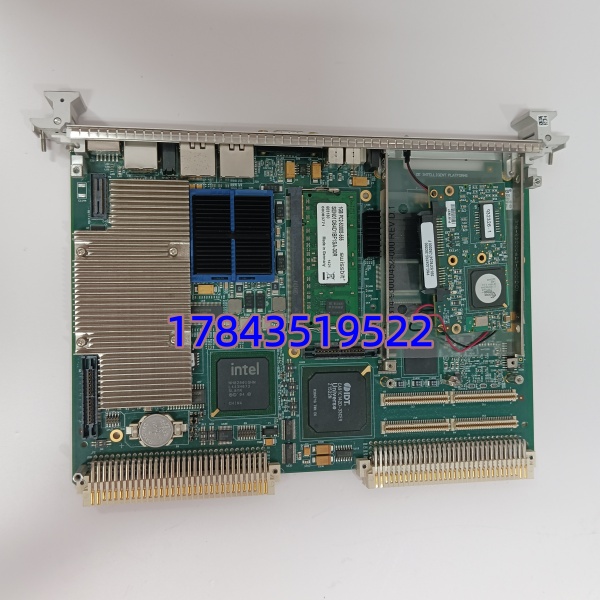

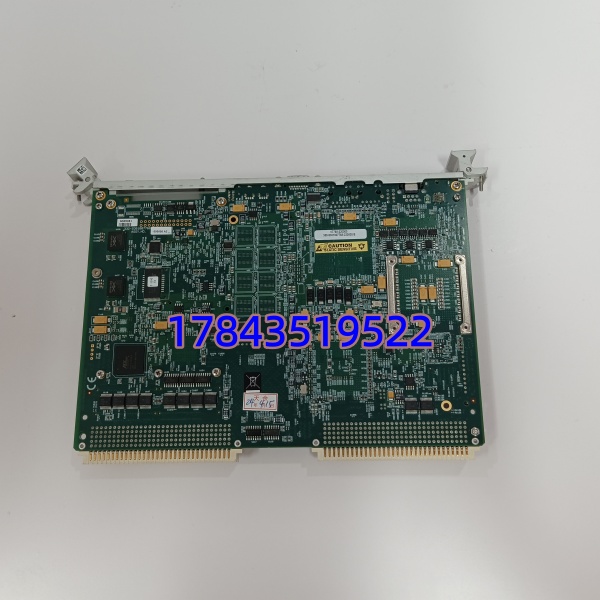

· 型号：V7768-320000
· 品牌：GE Intelligent Platforms（原 GE Fanuc Embedded Systems）
· 系列：V7768 Series — 6U VME64 Extended Single Board Computer (SBC)
技术参数
- 产品型号：V7768-320000
- GE 完整件号：350-930100-7768-320000B（亦见 7768-320000、7768-32000 简写）
- 板型规格：6U VME (160mm × 233mm)，符合 VITA VME64x (VME64 扩展) 标准
- 处理器：Intel® Pentium M 或 Celeron M @ 1.0 / 1.4 GHz（依具体配置 Code，-320000 通常指向 1.4GHz 档），32-bit x86，MMX/SSE
- 芯片组：Intel 855GM / 852GM + ICH4-M（北桥/南桥）
- 系统内存：1× 200-pin DDR SODIMM 插槽，支持 PC2700 (DDR333) / PC2100 (DDR266)，容量 128MB～1GB（典型出厂配 256MB 或 512MB）
- BIOS：AMI BIOS，支持 VME 启动映像、Flash 引导、PXE 网络启动
- 板载 Flash：通常 32MB～128MB 板上 Flash / DOC（DiskOnChip）用于 OS 镜像（依选项）
- 以太网接口：2× 10/100/1000 Base-TX RJ-45（Intel 82551 / 82546 系列 MAC+PHY），一路可用于 VME 网管
- 串口：2× EIA-232 异步串口（DB9 或 header），一路常作控制台
- USB：2× USB 1.1 / 2.0（依 BIOS 启用）
- PMC 扩展：1× 64-bit/66MHz PCI-X PMC 站点（IEEE 1386.1），可载 PMC-I/O、PMC-串行、PMC-GbE 等子卡
- VME 接口：VME64x (A16/A24/A32/D32/D64 块传输)，Slave 及 System Controller 可设，Arbitration 支持 ROR / RRS / Priority
- 看门狗定时器：硬件 WDT（可设超时 1s～255s），系统死锁自动复位
- 实时时钟：板载 RTC + 后备电池（典型 CR2032 纽扣，寿命 3～5 年，老化后需更换）
- 供电要求：+5 VDC（核心逻辑，典型 3.5～5 A 峰值），+12 VDC（用于 PMC 或某些 I/O，典型 0.3 A），-12 VDC（可选，依配置）
- 功耗：典型 15～22 W（依 CPU 频率及外设负载）
- 工作温度：0℃～+55℃（商用），-40℃～+71℃（军温版/Conformal Coating 选项，依具体后缀）
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% RH（非凝露）
- 前面板 I/O：以太网 RJ45×2、串口 DB9×2、USB Type A×2、Reset 按钮、Status LED（Run / Fail / VME / Eth Link）
- 安装：VME 背板 J1/J2（P1/P2）连接器，通常 Slot 1（System Controller）或 Slot 2+（Non-Controller）
- 支持 OS：VxWorks 5.5/6.x、Linux（MontaVista / Wind River Linux）、QNX、Windows XP Embedded（依 BSP 提供情况）
- 生命周期：EOL（已停产），原厂新件无供应，靠渠道 NOS / 测试翻新流通
产品介绍
电厂 Mark VI 扩展机箱突然 VME 背板扫不到主 CPU——先别急着判死刑，某个项目里碰到过仅因 V7768 板载 CR2032 电池没电致 BIOS 复位丢 Boot Order，换电池重设就恢复。V7768-320000 是 GE 6U VME64 SBC 的主力型号：跑 Pentium M 低功耗 x86 核，带 DDR SODIMM、双千兆网、两串口及一个 PMC 扩展槽，既能做 VME 系统槽主机也能做非系统槽智能节点，配合 GE AMS / Mark VI 扩展机架常见。
采购端要盯三点：第一，确认您机箱要求 Slot 1 System Controller 还是 Non-Controller 模式（跳线/Jumper 可设，但老系统组态可能绑定槽位）；第二，严格来说它只在 VME64 背板用——CompactPCI / cPCI、VXI、ISA 全不兼容；第三，原厂 EOL 后流通基本是 NOS（未使用库存）或拆机测试件，发货前会做上电 POST 自检 + 内存扫描 + VME 总线扫描测试，附报告。若您旧板是 V7768-314001 等其他 子型号，物理兼容通常可直接替（注意内存大小和 BIOS 版本差异），建议传旧板照片确认。
替换与升级建议
✅ 直接替换
- -320000（350-930100-7768-320000B）← -320000 早期批次/Rev（同系列不同硬件 Rev 全兼容，SODIMM 内存可沿用旧板拆下重插，BIOS 设置一致无需改组态）
- -314001 / -312001（同代 家族，CPU 频率或内存标配略不同，物理尺寸/VME 接口一致，通常 drop-in 替换后将旧 SODIMM 内存条移插即可，注意跳线设置与旧板一致）
⚠️ 软件兼容（需确认 BSP / BIOS 版本）
- V7750 系列（较老 VME SBC）→ 升 ：背板兼容但 BIOS、BSP 不同，VxWorks/Linux 工程需移植新版 BSP，约 0.5～1 人天适配工作量，无额外硬件成本但建议先验证引导
- 若您系统是 Abaco（原 GE）VPX 系列 SBC（如 SBC610 等）——背板总线不同（VPX vs VME），不可替
❌ 硬件不兼容
- CompactPCI (cPCI) CPU 板、VXI 控制器、PCI 工控主板——VME P1/P2 引脚定义完全不同，物理无法插入或功能不通
- 非 GE 品牌 VME SBC（如 Motorola / Emerson / Kontron VME 板）——物理可插但固件/BSP/机箱 I/O 定义不匹配，除非贵司系统为裸 VME 自主开发且已做跨品牌 BSP，否则不推荐混用
无官方直接升级路径，老 VME 系统延寿靠渠道库存。整体系统迁移建议咨询 GE / Abaco 关于 cPCI / VPX 现代化方案（超本备件页范围）。
常见问题解答 (FAQ)
能——只要您现用是 系列（含 -314001/-312001 等），物理尺寸、VME 背板、PMC 槽一致。把旧板 SODIMM 内存条和电池拆下装新板，跳线设成相同 System/Non-System Controller 模式，BIOS 按旧配置重设即可。不确定请拍旧板正反面发客服核对。
带内存和硬盘吗？BIOS 设好了吗？
发货可选：①裸板（您用旧板拆下内存/电池移插）；②配测过 256MB/512MB DDR333 SODIMM + 新 CR2032 电池 + 出厂 POST 通过标记。BIOS 不预置应用系统，需从您工程备份或 Flash 镜像重刷/网络启动。
是全新的还是测过的？有质保吗？
原厂 EOL，渠道流通为 NOS 全新库存或拆机测试件。发货做上电 POST + 内存扫描 + VME 背板扫描（若有测试架），附检测报告，店铺质保 12 个月（非 GE 原厂保）。
支持 VxWorks / Linux 吗？BSP 在哪找？
GE/Abaco 官网仍提供部分 BSP（VxWorks 5.5/6.x、MontaVista Linux），建议以您现系统所用 BSP 版本匹配。不确定请联系贵司嵌入式软件负责人或 Abaco 技术支持确认兼容性。
