描述
产品详情

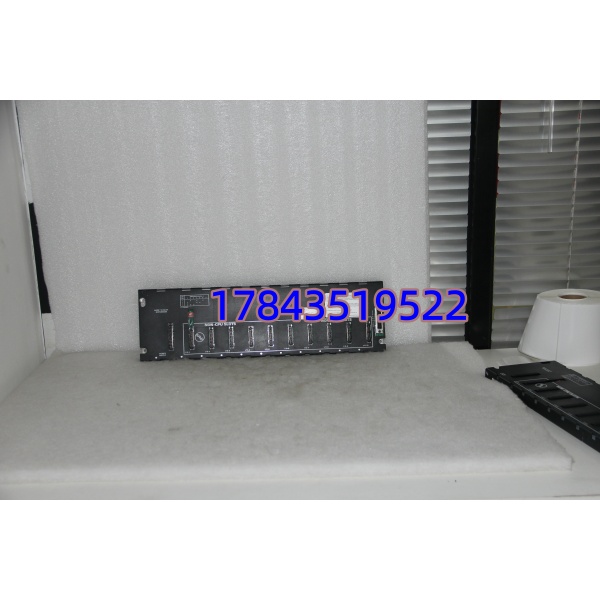

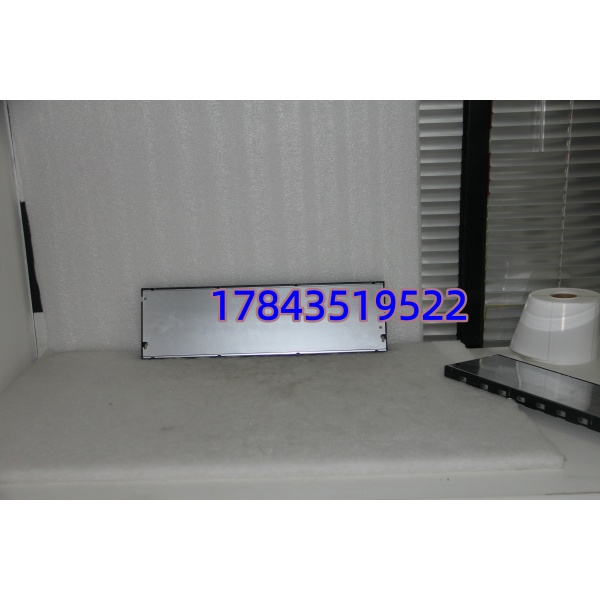

· 型号：IC693CHS392（后缀 -K/-L/-RR 等为硬件版本，电气兼容）
· 品牌：GE Fanuc Automation（现归属 Emerson Automation / GE Vernova 遗产产品线）
· 系列：GE Series 90-30 PLC — 10-Slot Expansion Baseplate (Non-CPU Rack)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | GE Fanuc IC693CHS392 |
| 底板类型 | Series 90-30 扩展底板（Expansion Baseplate），不可安装 CPU 模块 |
| 槽位配置 | 最左侧 1×电源槽 + 右侧 9×通用 I/O 槽（支持 DI/DO/AI/AO/通信/特殊模块） |
| 扩展接口 | 右侧 25-pin D-sub Female（母头），接 IC693CBL300/328/329/330 等并行扩展电缆至 CPU 主机架或上一级扩展架 |
| 机架地址 | 板载 DIP 开关（通常 Bit 0–2 设地址 0–7），由 CPU 扫描识别 |
| 电源要求 | 本架须独立安装 IC693PWR321（120/240VAC→5VDC）、PWR330（24VDC→5VDC）或 PWR331（冗余），背板逻辑 +5VDC 由电源模块经背板分配 |
| 背板总线 | Series 90-30 并行背板总线，含地址/数据/控制线及 +5V/+24V 传感器电源分配 |
| 最大扩展距离 | 并行扩展 ≤15 m（50 ft）；选用 IC693CHS393 远程底板+Genius 总线可达 ~213 m（700 ft） |
| 系统扩展能力 | CPU311/331/340/341 最多连 4 个扩展底板；CPU350 及以上最多 7 个（总 I/O 点受 CPU 限制） |
| 安装方式 | 面板安装（两侧挂耳螺钉固定），部分批次兼容 35mm DIN 导轨适配器（需另购托架） |
| 外形尺寸 | ≈443 × 142 × 130 mm（L×H×D），重 ≈1.3–1.9 kg 依批次 |
| 工作环境 | 0～+60℃（32～140℉），5%–95% RH 无凝露；存储 -40～+85℃ |
| 防护等级 | IP20（柜内安装），机架本体接地通过背部接地螺栓/挂耳 |
| 兼容主机架 | IC693CHS391（10槽CPU主机架）、IC693CHS398（带扩展口主机架）；可与 CHS393 远程底板混用（需 Genius 接口模块） |
| 认证 | UL / cUL Listed，CE，符合 IEC 61131-2 及 GE GFK-0356 规范 |
产品介绍
在某个老造纸线改造项目里碰过——原 5 槽主机架 I/O 满了，维护硬塞了个 IC693ALG392 却插不下，现场仪表线已经放到位，再拉回主机架区域不现实。换成 IC693CHS392 扩展架（配独立 PWR321 + CBL328 扩展线）就近装在现场 MCC 柜旁，模块全迁移过去，CPU 扫到新架地址自动识别，不用改任何逻辑只重编硬件组态。严格来说它本身是”无脑背板”——不跑程序、不存配置，纯粹把 I/O 模块的物理插槽和总线延伸到远端，所以采购时别和带 CPU 位的 CHS391 搞混（391 贵且有 CPU 锁槽，392 便宜且仅做扩展）。
从商务角度看这货机械结构简单几乎没有电子元器件，故障率极低，真正要验的是背部金手指镀层无氧化、槽位簧片弹性正常、DIP 开关拨动清脆——我们出库会做目视全检+通 PWR321 验背板 +5V 配电正常。它的 ROI 体现在避免整套系统升 RX3i：花一块底板钱让 90-30 再撑 5–10 年，比整体换代省下机柜改造、程序移植和停机窗口成本。注意老库存若有表面轻微氧化（存放 >15 年常见），上机前用无水乙醇擦拭金手指即可，不影响寿命。
替换与升级建议
✅ 直接替换（同机架原位兼容）
- IC693CHS392 不同后缀（-K/-L/-RR 等）→ 完全兼容直接替换，DIP 地址重设一致即可，无需改 PLC 程序仅需更新硬件目录槽位。
- IC693CHS391（10槽CPU主机架）→ 电气背板兼容但 CHS391 左侧 Slot 0 可装 CPU、CHS392 不可；若您原主机架 CPU 槽够用且有富余 CHS391 可当扩展架用（不插 CPU），反过来 CHS392 绝不能当主机架（无 CPU 电路支持）。实际工程建议按设计规范分开使用。
⚠️ 需评估改动
- IC693CHS391 替换为 CHS392（缩减为纯扩展）→ 若原主机架要改成扩展架需把 CPU 移到另一新主机架（新增 CHS391+PWR），工程量=新增机架+重布线电源，成本主要是新增硬件而非差价。适合系统重组时一并规划。
- IC693CHS393（远程底板，支持 Genius Bus 长距离）→ 物理槽位兼容 I/O 模块和电源，但扩展接口不同（需 Genius 接口模块 IC693BEM331 等而非并行电缆），不能简单换线替代，需评估是否需远程 I/O 方案。
❌ 硬件不兼容
- RX3i（IC694CHS392 等）/ VersaMax 底板 → 背板总线协议不同，无法插入 90-30 模块也无法被 90-30 CPU 识别。系统整体升级才考虑替换路径。
- 若无 392 现货：优先确认是否能用 CHS391 富余件当扩展架（不插 CPU），或查 NOS 库存——此件机械件极少坏，二手经目检通常可靠。
