描述
产品详情

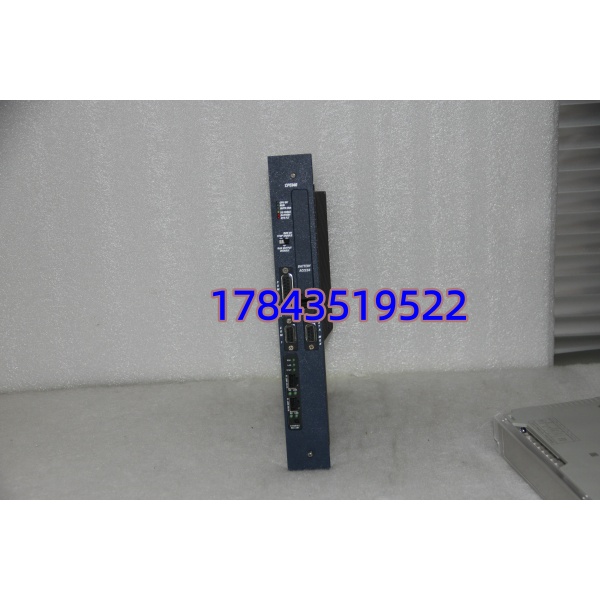

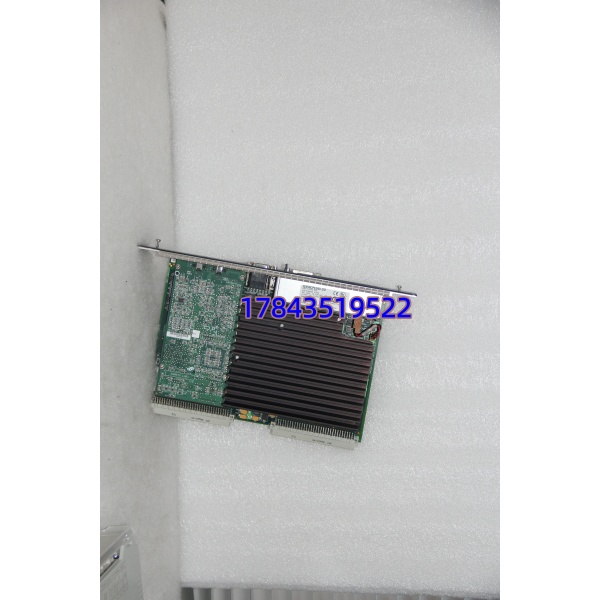

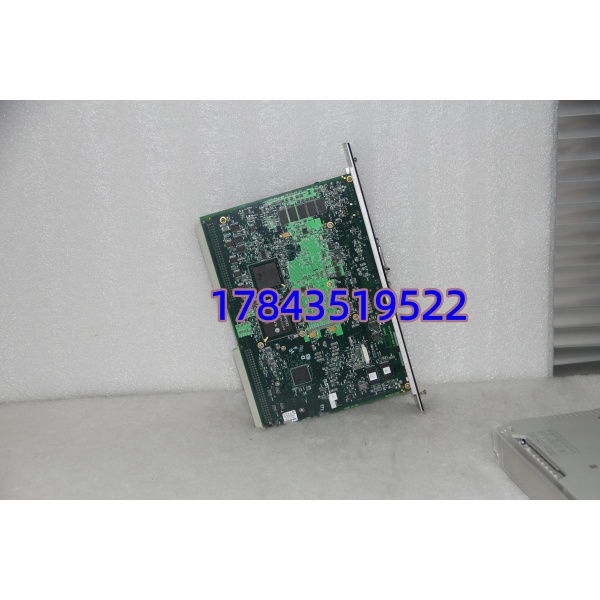

· 型号：IC698CPE040
· 品牌：GE Fanuc / Emerson Automation
· 系列：PACSystems RX7i (Series 90-70 架构兼容) — CPU Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | IC698CPE040（Catalog Number，常见后缀 -F / -G / -H / -K 等修订，电气全兼容） |
| 系列平台 | GE Fanuc PACSystems RX7i / 兼容 Series 90-70 扩展机架（VME 背板架构） |
| 模块类型 | RX7i Central Processing Unit (CPU) with embedded Ethernet ports |
| 处理器 | 1.8 GHz Pentium-M class 32-bit（部分文献标 Pentium III 级架构 @1.8GHz） |
| 用户程序内存 | 64 MB（典型可用逻辑区，含符号/注释依 ME 工程设置） |
| I/O 内存（参考） | 可映射最大约 8000 离散 I/O 点 + 2000 模拟 I/O 点（依实际配置） |
| 内置以太网口 | 2 × 10/100BaseTX RJ45（Auto MDI/MDIX，独立 MAC，支持 EGD/SRTP/Modbus TCP，可分属不同网段） |
| 串口 | 1 × RS-232 DCE（DB9 female，用于编程/诊断/Terminal 方式，9600～115200 bps） |
| 背板总线 | VME-based RX7i backplane（与 IC698CHSxxx 机架配合使用） |
| 程序扫描方式 | 定时/连续/中断驱动，支持 Task-based 多任务结构（Proficy ME） |
| 冗余支持 | 支持 Hot Standby 冗余 CPU 对（需配对 IC698CRE040 或同型号二台 + 冗余编程） |
| 锂电池备份 | 须配 IC698ACC701（3V 锂电池）保存 retentive 数据及时钟，典型保持 ≥5 年掉电 |
| 背板电流消耗 | 约 1.2 A @5V DC（由 IC698PSA100 / PSA200 等电源模块供给） |
| 状态指示 | RUN（绿）、IO EN（绿）、FLT（红）、ETH LINK/ACT ×2、BAT LOW（黄）、MS（模块状态） |
| 配置软件 | Proficy Machine Edition (PME) with RX7i PAC target — IEC 61131-3 (LD/FBD/ST/SFC/IL) |
| 工作温度 | 0～+60℃（IEC 60068-2，柜内建议 0～55℃ 保守选型） |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95%（无凝露） |
| 认证 | UL / cUL / CE / CSA / FM Class I Div 2（部分版） |
| 生命周期状态 | Mature / End of Life announced — 原厂新件停受新单，市面以全新拆机(New Surplus)及测好翻新品为主 |
| 常见关联 | IC698PSA100/PSA200（电源）、IC698CHS172（172槽主机架）/CHS116（116槽扩展）、IC698ACC701（锂电池）、IC693/IC694/IC697 系列 I/O |
产品介绍
现场实测发现，RX7i 老线最怕的不是 CPU 逻辑跑飞而是锂电池耗尽+BAT LOW 灯亮后没人按期更换——某电厂化水程控 IC698CPE040 运行第十二年电池漏液腐蚀底座针脚，上电后保持寄存器全清导致顺序步乱跳。换块测好拆机 CPU 进去、插新电池、下载备份工程即恢复。(严格来说 CPE040 与早期 CPE030(300MHz/32MB) 程序文件通常可迁移但需确认你的工程未超 64MB 内存且引用新版固件特性——升 CPE040 后 ME 硬件配置中 Catalog 改选 IC698CPE040 再存，逻辑不需重写但建议做离线校验再下装。)
从采购决策看，它的 CRO 锚点是三个：现网 RX7i 系统可直接插（Catalog Type 改选即识别，逻辑基本不动）、渠道有测好拆机件现货救急（原厂新件交期 20～30 周且 EOL）、比起向 PACSystems RX3i/CPE400 整体迁移省下一整柜改造费与停机窗口。如果你的电力/冶金/石化装置 RX7i 三五年不淘汰，顺手 LTB 囤——CPU 故障 = 整机架失控，停线或装置降负荷损失是模块价百倍起。
替换与升级建议
✅ 直接替换（最小改动）
- IC698CPE040（各后缀 -F/-G/-H/-K 等）互替：完全电气兼容同机架 Slot 1，ME 硬件配置选 IC698CPE040 即可，程序/保持数据通过下载工程恢复。高版固件向下兼容老工程。
- 同机架与 IC698/IC697/IC693 系列 I/O 混插：无特殊限制（须确认 IC698PSAxxx 电源背板 5V 电流余量，CPE040 约 1.2A@5V）。
⚠️ 软件兼容需改配置（注意内存/固件）
- ：可迁移程序（.acf/.cxp 工程），ME 中改槽 Catalog 为 ，确认用户程序 <64MB（CPE030 仅 32MB，超限需裁剪），重新编译下装。属工程变更建议先离线验证，不属紧急抢修零改动替换但属合理升级路径。
- IC698CPE010/CPE020 升 CPE040：同理需确认内存及固件兼容，老工程若用过时 SFC/IL 特性建议先在 PME 做 Consistency Check。
❌ 硬件不兼容
- RX3i IC695CPU3xx 系列 / Series 90-30 CPU / VersaMax CPU：不同背板 VME vs CompactPCI/custom，物理与电气均不能混插。
- IC697CPU7xx（90-70 老 CPU 无嵌入式以太网）：虽同机架部分兼容但无双以太网口且固件架构不同——CPE040 是 RX7i PAC 架构，不能直接替 697CPU 除非整机迁 RX7i 且重配 I/O（大部份现场已如此 migrated）。
