产品详情

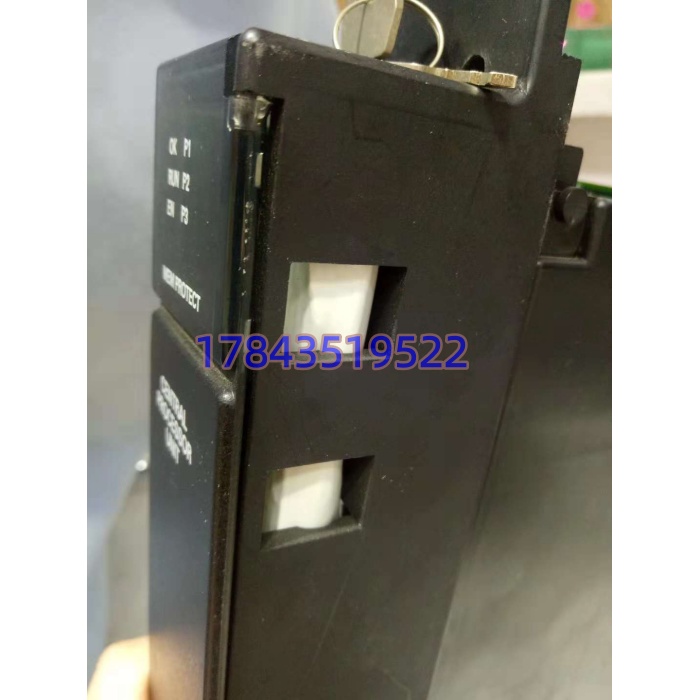

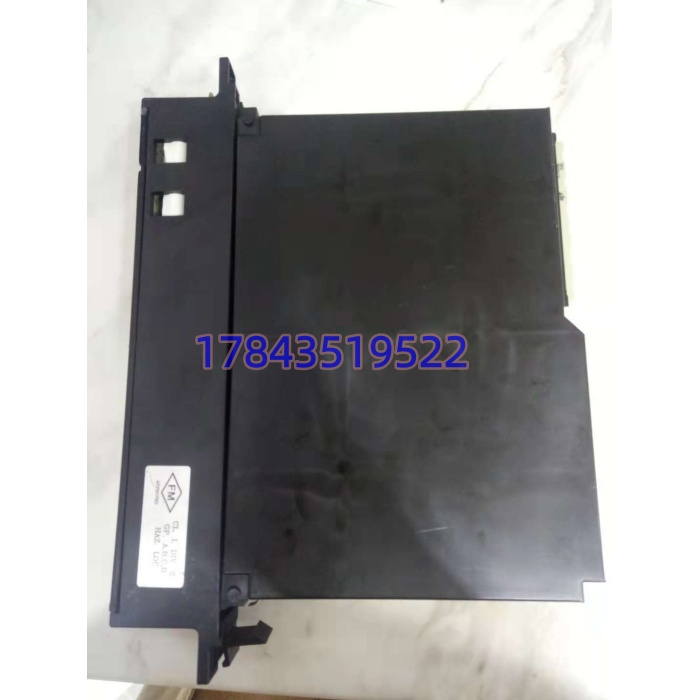

· 型号：IC697CPX772
· 品牌：GE Fanuc（Emerson）
· 系列：Series 90-70（RX7i 向后兼容）
规格参数
| 参数项 | 规格值 |
|---|---|
| 处理器 | Intel 80486DX4，96MHz，32 位带 x87 FPU |
| 用户内存 | 512KB 电池备份 CMOS RAM |
| 非易失存储 | 256KB 闪存（存固件+可 Store Project） |
| 布尔速度 | 0.4μs/指令 |
| 离散 I/O 容量 | 2K 点（DI/DO 任意混） |
| 模拟 I/O 容量 | 8K 字（以 90-70 参考手册为准） |
| 串行口 | 3 个：1×RS232（RJ11）、2×RS485（DB9），可 SNP/SNPX/RTU |
| 以太网 | 无原生口，需外挂 IC697CMM742 或 IC698ETM001 |
| 背板 | 90-70 VME C.1 背板；RX7i 混合背板需固件支持 PAC 扩展 |
| 槽位 | 仅插本地 0 机架 1 槽（Slot 1） |
| 电池 | IC697ACC701（3V 锂，前置可换，断电保 RAM 约 6 个月） |
| 供电 | 5V DC 背板，典型 3.1A |
| 开关 | 三档钥匙开关 Run/Stop/Output Disable + 软件密码 |
| LED | 7 绿（RUN/OK/序列口活动等）+ BAT LOW 黄 |
| 编程软件 | Logicmaster 90-70、Proficy Machine Edition（选 90-70 目标） |
| 工作温度 | 0~60℃ |
| 状态 | 90-70 整体停产，CPX772 归 Legacy 备件 |
产品介绍
IC697CPX772 就是 90-70 机架上那块“单槽够跑中小系统”的 CPU。96MHz 486DX4 放今天寒碜，但 90-70 的程序模型不是拿来处理 Web 的，是跑顺序控制、PID、浮点补偿的，0.4μs 布尔在老透平辅机、水厂 PLC 站里绰绰有余。它和 CPX782（1MB RAM、12K I/O）是同胞兄弟，772 砍内存砍 I/O 上限专供中小站；和 RX7i 原生 CPE030 比，772 没三口嵌入式以太网、固件是 90-70 线，迁 RX7i 机架可以插但别指望用 EGD 原生高速交换——那是 CPE 的活。
实战里 772 最值钱的是“老 90-70 柜不动组态原位顶替”。很多 2000 年初上的水厂、矿筛、电站辅机现在还在跑 772，换 RX3i 意味着重做 VME IO 映射和 ME 工程移植，老厂不肯动就只收 772 库存。有一点要注意：772 在 RX7i 机架里能跑，但背板固件版本不对会报“CPU not supported on this backplane”，不是卡坏，是机架 EPROM 没升。
应用场景与行业案例
我处理过最烦的一次：电站辅机 90-70 站，IC697CPX772 上电 MS 灯闪、RUN 不亮，Logicmaster 连上报“No Configuration in RAM”——拆盖看 ACC701 电池 2.4V 漏液，RAM 清了，上次 Store to Flash 还是三年前。
- 火电辅机：给水泵顺控、除灰 PLC 站，772 带 2K 点 DI/DO 正好，串口走 SNP 连老 Citect 屏，换 RX3i 要重做屏驱动。
- 市政水厂：滤池反洗顺序控制+加药 PID，772 的 512KB 装完梯形图+PID 块还剩一半，外挂 CMM742 走 Modbus TCP 进中控。
- 矿山破碎线：多台皮带顺序启停，772 跑联锁+计时，RS485 口拉变频柜 RTU，不怕振动（VME 卡扣比 PC 主板稳）。
- 老化工批次：配方存在 256KB 闪存里，Store to Flash 后电池死了也能冷启自加载，比纯 RAM 的 CPU 省一趟现场下装。
前年西南某铅锌矿，碎矿 PLC 站 772 的 BAT LOW 黄灯亮了两个月没人理，停送电检修时主电源切到柴油发电机瞬间晃电，RAM 清盘。背景是这块 772 是 2003 年装机，ACC701 从未换，闪存里没存最新配方（上次改加药逻辑后没 Store to Flash）。危机是早班要出矿，原程序工程师退休了，只在办公机有份 2018 备份。后来从同集团选矿厂借一块同 Rev（标签 Rev F）库存 772，带电开盖热换 ACC701（旧电池拔掉 20 秒内插新电池，RAM 没掉——但这次 RAM 已经空了），再从备份机 ME 下装，校验 IO 偏移后跑起来。说实话 772 这种老 CPU 的保命三件事：BAT LOW 当天换电池、改完逻辑必 Store to Flash、备件同 Rev——缺一样就是停线几小时
