产品详情

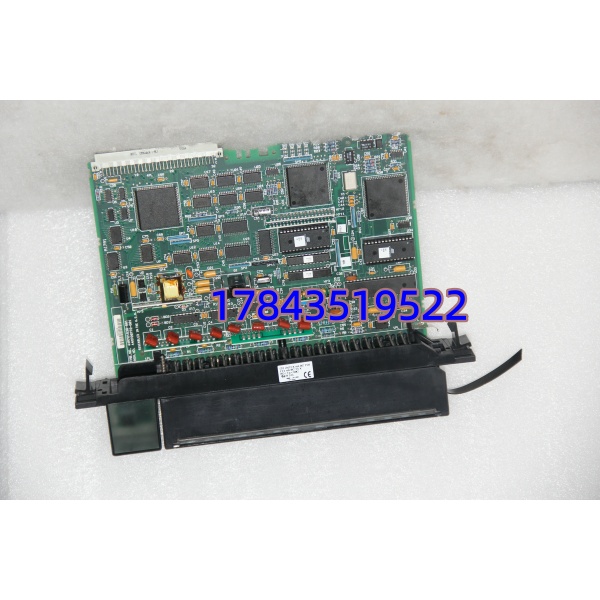

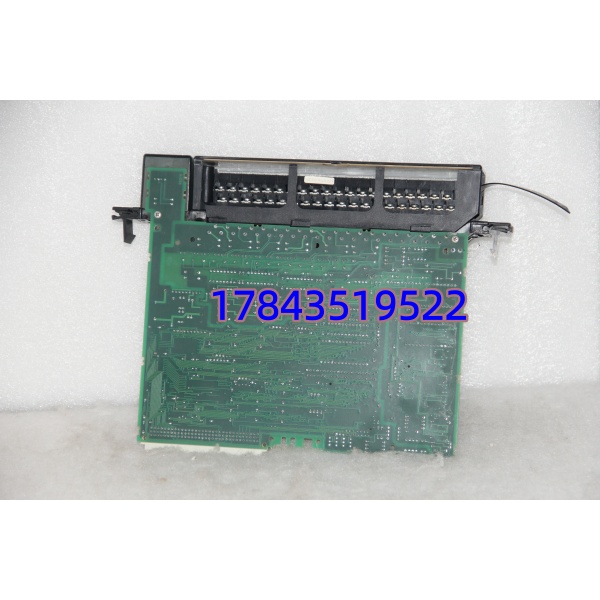

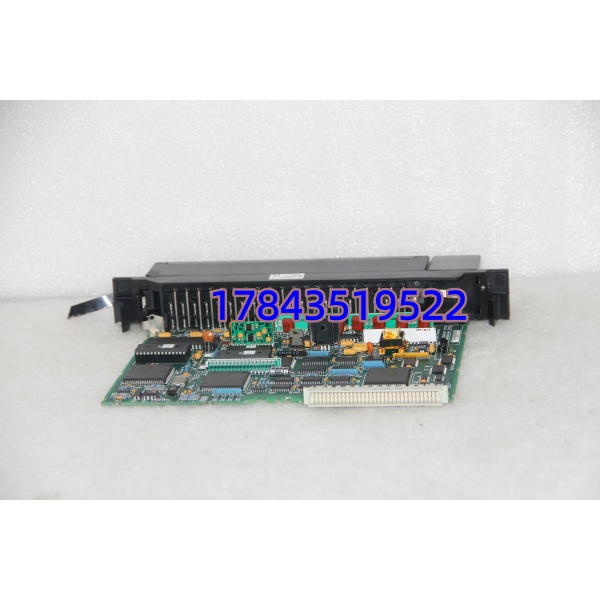

· 型号：IC697ALG230
· 品牌：GE Fanuc / Emerson Automation Solutions
· 系列：Series 90‑70 PLC — 8‑Channel Isolated Analog Output Module
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | IC697ALG230（后缀 -Axxx 为包装/区域变体，电气等同） | PCB 边缘白字标号 |
| 制造商 | GE Fanuc → Emerson Automation Solutions | 美国产 |
| 产品类型 | Series 90‑70 Analog Output Module — 8 Ch, Channel-to-Channel Isolated | 占用 1 I/O 槽位 |
| 输出通道数 | 8 通道，相互独立（Ch‑to‑Ch 隔离 ±500V DC typ） | 区别于非隔离 ALG220 |
| 输出信号类型 | ±10 VDC、0–10 VDC、4–20 mA、0–20 mA（软件配置 per channel） | 通过 DOS Configurator / Proficy Machine Edition |
| D/A 分辨率 | 12 bit（满量程步进 ≈ 4.88 mV @ ±10V；≈ 4.88 µA @ 20mA） | 建立时间 < 1 ms |
| 输出精度 | ±0.25% FS（25℃），±0.5% over temp | 以 GFK‑1862 为准 |
| 驱动能力(电流) | 最大负载 750 Ω @ 20mA（电压 mode 需 ≥2 kΩ 负载阻抗） | 外部 24VDC 供电回路独立 |
| 输出保护 | 开路检测（部分固mware 报 Fault）、短路限流自恢复 | 持续短路可能损通道 |
| 隔离 | 通道‑to‑channel ±500V DC，现场‑backplane 1500V AC rms（光耦） | IEC 61131‑2 参照 |
| 背板供电 | +5 VDC from 90‑70 机架（逻辑侧，典型 150–250 mA） | 负载电源外部供 24VDC |
| 所需端子块 | IC697TBC030（36‑pin 弹簧或螺钉端子块） | 单独采购，与 ALG220/ALG440 通用 |
| LED 指示 | MOD OK（绿）、CH ERR（红 — 任通道故障） | 面板丝印 |
| 兼容 CPU | IC697CPU711/712/713/721/731/772/788 全系 Series 90‑70 | 固件 ≥ 6.x 推荐 |
| 槽位要求 | IC697CHS750/790 主机架或 IC697CHS792 扩展机架 I/O 槽 | VME 背板兼容 |
| 工作温度 | 0 ～ +60℃ | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (H×W×D) | 约 340 × 38 × 178 mm（标准 90‑70 单槽 VME 宽） | |
| 重量 | ≈0.45 kg | 不含端子块 |
| 生命周期状态 | Obsolete / EOL（Series 90‑70 整体 Legacy，市面 NOS + Certified Refurb） | 建议确认现货 |
| 认证 | UL 508 / CSA / CE / FM Cl I Div 2 / RoHS per batch | |
| 参考手册 | GFK‑1862 (90‑70 Analog I/O Manual)、GFK‑0356 (Hardware Reference) |
产品介绍
前几年协助某石化常减压装置查”炉温缓慢漂移”——DCS 给 90‑70 设定值正常但现场燃料调节阀开度不跟。追到柜内发现原装 IC697ALG230 有一路电流输出随温度升高负漂超 1.2%（老模块运行第 19 年电解电容 ESR 变大），换 NOS 件后归零。这类隔离模拟输出模块的常见故障模式不是全坏而是温漂超限或单通道开路检测报警，比彻底损坏更难察觉。(严格来说 ALG230 每通道独立隔离且需外部 24VDC 供电回路给电流模式——如果现场阀用 4–20mA 但端子块上 I/O Power 没供 24V 或极性反接，输出会卡 0mA 但模块不报 Fault，这是现场最高频”假故障”。)
IC697ALG230 是 Series 90‑70 旗舰级模拟量输出模块，8 路各自隔离允许不同回路有不同地电位（浮地变送器场景很有价值），通过 Windows‑based Configurator 或 Proficy ME 按通道设电压/电流模式，不需要 DIP 开关。商业上看它属于高停机敏感 A 类备件——90‑70 已整体 EOL，原厂无新件，调货完全靠 NOS 密封库存或经认证翻新品。对仍运行 90‑70 的电站/炼化装置建议每台主机架备 1 件同版本冷备件(Buffer Stock)并同步备 IC697TBC030 端子块（端子氧化是另一高发故障）。我们出货 NOS 核对 GE 原厂激光标签批次，翻新品在 90‑70 测试机架做 8 通道环回校验（给 %AQ 写值→测输出端电压/电流线性误差 ≤±0.3%FS）附报告，降低上线不确定性。
替换与升级建议
✅ 直接替换
- IC697ALG230 ←→ 同型号（含后缀变体），断电拔出旧件插新件，槽位 %AQ 地址自动映射不需改逻辑——建议重下载 I/O Configuration 确认各通道量程（±10V / 4–20mA）与原设定一致。
- IC697ALG220（8ch 非隔离输出）←→ ALG230：物理兼容、同端子块，但 ALG220 通道间不隔离。若原系统依赖通道间隔离（浮地多回路）降配换 ALG220 可能引起共模干扰或接地冲突，仅应急临时降配不推荐长期替用。
⚠️ 软件兼容（需改配置／校验）
- IC697ALG440（4ch 电压/电流输出，高分辨率 16bit）——槽位兼容但通道数减半、%AQ 地址重分配，需改硬件配置及部分程序引用，属升精度降通道方案非直接互换。
- 迁移至 RX7i(IC698AVAxxx) 或 PACSystems —需换机架及重新组态，系统级改造。
❌ 硬件不兼容
- Series 90‑30(IC693ALGxxx)、VersaMax(IC200ALGxxx)、RX3i(IC695ALGxxx) 模拟输出模块——背板引脚、物理尺寸、VME 时序完全不同，不可插入 Series 90‑70 机架。
- ALG230 必须配 IC697TBC030 端子块（36‑pin），引脚定义与数字量端子块不同，缺端子块无法接线。电流输出模式需在端子块供外部 24VDC 回路。
