描述
产品详情
· 型号：IC695CRU320-CD（Conformal Coating 三防漆版本；无 -CD 为裸板 IC695CRU320，电气兼容）
· 品牌：GE Fanuc / GE Intelligent Platforms（PACSystems RX3i 系列）
· 系列：GE PACSystems RX3i — Redundant Universal CPU with Embedded Ethernet
技术参数
- CPU 架构：32-bit 双核 RISC，典型布尔扫描 < 0.1 ms/K（依程序结构与 FM 调用浮动），支持 Task-based 多任务（周期/中断/事件触发）
- 用户内存：标准 64 MB（程序+数据+符号表可配置分区），支持 Retain/Non-Retain 区，电池备份（IC695ACC400 3V 锂电）
- 程序支持：IEC 61131-3（LD/FBD/ST/SFC/IL），ME 开发环境（Proficy Machine Edition v7.x+ 推荐），兼容 Migration Tool 从 90-30/90-70 工程导入（有限制）
- 以太网口：2 × RJ45 10/100/1000BaseT 自适应，支持 SRTP（GE 私有）、EGD Pub/Sub、Modbus TCP Server/Client、SNMP v1/v2c/v3、嵌入式 Web Server（FW 依赖）
- 背板 I/O：通过 RX3i 背板（IC695CHS007/012/016）刷新 IC695/IC694 系列 I/O，最大本地 + 扩展机架 I/O 点数依 CPU 许可（典型 32K DI/DO、16K AI/AO）
- 冗余支持：需配第二块 CRU320 + 2× IC695RMX128（或 RMX085 依固件）同步光纤模块形成 1:1 热冗余；切换时间典型 <50ms（依程序及同步负荷）
- 串口：1 × RS-232 调试/编程口（DB9 母，默认 19.2kbps 可升，SNP/XPRT 协议）

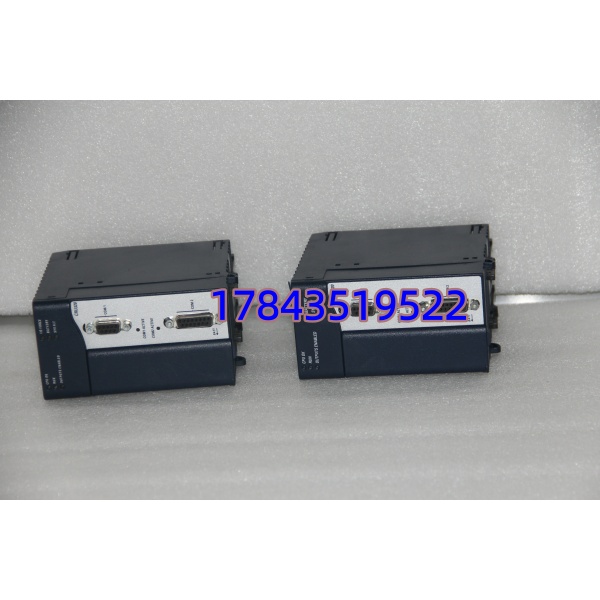

- 运行模式控制：正面四位钥匙开关（RUN / STOP / REM（Remote Program） / INIT（清除内存）），配合 OK / Run / Bat Low / FLT LED
- 电池备份：需 IC695ACC400（或 BR2/3A 3V 锂电），保持 RAM 区及日历时钟；Flash 存工程文件副本可用 “Restore from Flash”
- 供电要求：RX3i 背板 +5 VDC（典型 1.0～1.4 A 扫描负荷依赖），建议配 IC695PSAxxx ≥ 40W 或 IC695PSDxxx 系列
- 固件版本注意：常见 FW v9.x / v10.x；SRTP over GigE、EGD、Symbolic Variable 完整支持需 FW ≥ 9.50，老版本可通过 ME Firmware Upgrade 工具升级（需 valid License Key 有时）
- 三防漆(-CD)：敷 Conformal Coating 符合 IPC-CC-830B/ MIL-I-46058C，适合海上平台、纸浆漂白、沿海电厂等高湿/盐雾/微腐蚀环境——电气参数与裸板完全一致，仅 PCB 防护等级提升
- 安装槽位：RX3i 主基架 Slot 1（唯一 CPU/Slot，冗余系统第二 CPU 插其 own 机架 Slot 1）
- 工作环境：0～+60℃（运行，涂层版可短期耐受更高湿环境），5%～95% RH 非冷凝（涂层版耐凝露能力增强，但仍非 IP 防护——需装于空调柜）
- 认证：UL / cUL Listed、CE、FM / ATEX Class I Div 2 Grp A-D（依批次标签）
- 停产/Legacy 备注：PACSystems RX3i 部分 CPU 列入 Mature / Limited Availability，全新原厂 NOS 稀少，主流为测好拆机/翻新品（Flash 清空或按约定保留原程序）
产品介绍
在某沿海 LNG 接收站改造项目里算过一笔账：原用单 IC695CPE305 做压缩机控制，一年两次因柜内冷凝致 CPU 偶发 BAT LOW 误报（实际电池好但湿气让板面漏电流微增）——换成 IC695CRU320-CD（当时顺便为二期做冗余预留）后再没出过冷凝相关告警，三防漆版多花约 8% 采购溢价省掉后期每年两次带电吹扫保养工时。CRU320 在 RX3i 家族里是高阶冗余 CPU：逻辑能力与 CPE3xx 同档但增加热备同步总线支持，内置双千兆口走 SRTP/EGD 直连 DCS/SCADA 或上位 OPC UA（FW 依赖），配合 Proficy ME 做符号化编程比老 90-30 地址映射直观得多。

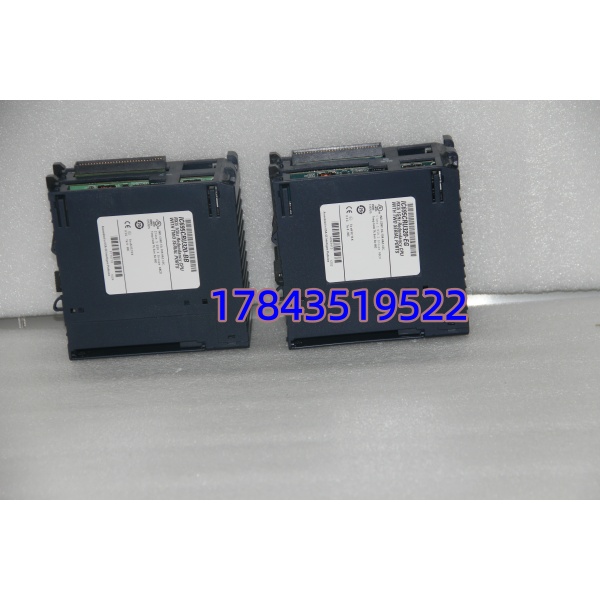

从 CRO 视角买家最关心三点：① 确认你要的是冗余 CPU(CRU320) 还是单 CPU(CPE305)——退换货高频原因就在这；② 确认现机架电源(IC695PSA040 等) 5V 带载余量够（CRU320 吸 ~1.2A vs CPE305 ~0.7A）；③ 模块上电能通过背板握手、以太网口 Link 正常、NVRAM 无 ECC Error。我们出货每台做：RX3i 机架背板启动至 RUN → 空工程下载/运行/停止循环 → 双网口 ping/SNMP SysName 读取 → 电池座目检无腐蚀 → 序列号标签拍照——你要的是钥匙拨 RUN 逻辑扫、冗余同步光纤握手建链，不是一块蒙尘旧板。注意 CRU320 不能插 Series 90-30 机架(IC693CHSxxx)，背板不兼容。
替换与升级建议
✅ 直接替换
- IC695CRU320（裸板，无三防漆）↔ IC695CRU320-CD 完全电气兼容，可互插直接替换；-CD 版仅多了 PCB 三防漆敷层，适合高湿/腐蚀环境。Slot Config 中选 ，工程文件（ME .ref 项目）不需改。
- 各后缀（-A/-B/-C/-K）互插直接替换，注意 FW 版本尽量 ≥ 原工程最低要求（建议统一 FW 便于冗余对）。
⚠️ 软件兼容（需评估/可能重组态）
- IC695CPE305 / CPE310（单 CPU 非冗余）→ 可运行同工程文件（Change CPU Type → 重编译），获冗余能力预留但单价高且无必要若永不组冗余；反向（ ↓换 CPE305）需注意：若原工程启用了 Redundancy Sync Block/Redundancy Variables 需先移除再降级 CPU Type 重编译。
- 90-30 IC693CPU374 → 是跨代迁移，可用 Migration Tool 导入但需重新组态 I/O Mapping、通信（SRTP 地址/EGD 帧）、电源预算——属项目级改造非备件替换。
❌ 硬件不兼容
- IC693CPUxxx（Series 90-30）——背板引脚与总线完全不同，硬插损板。
