产品详情

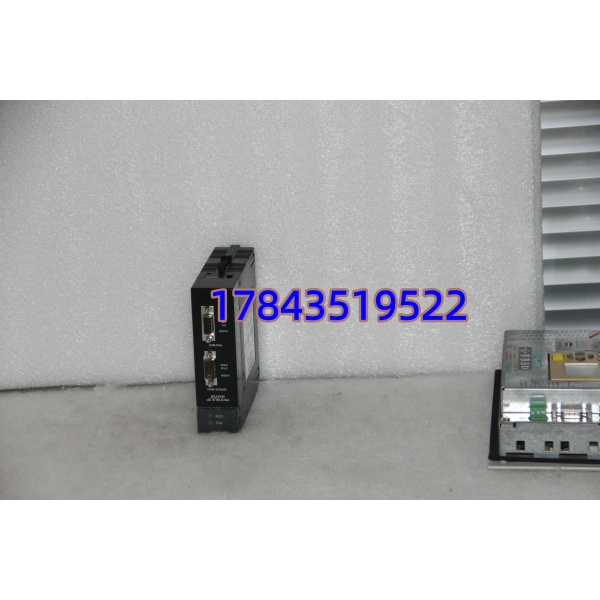

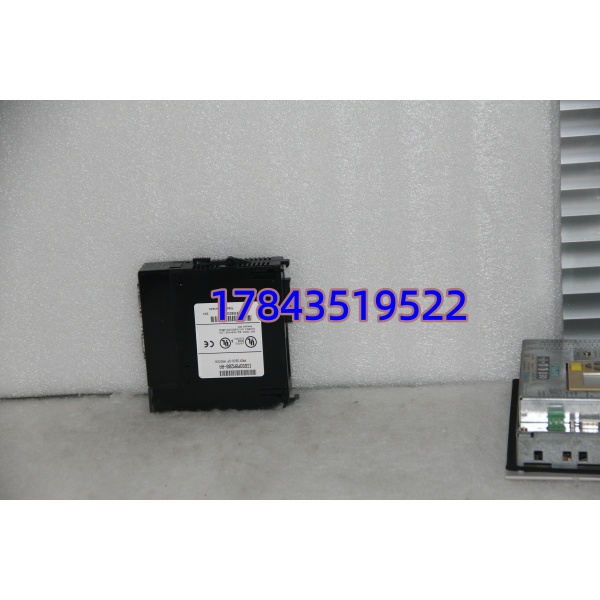

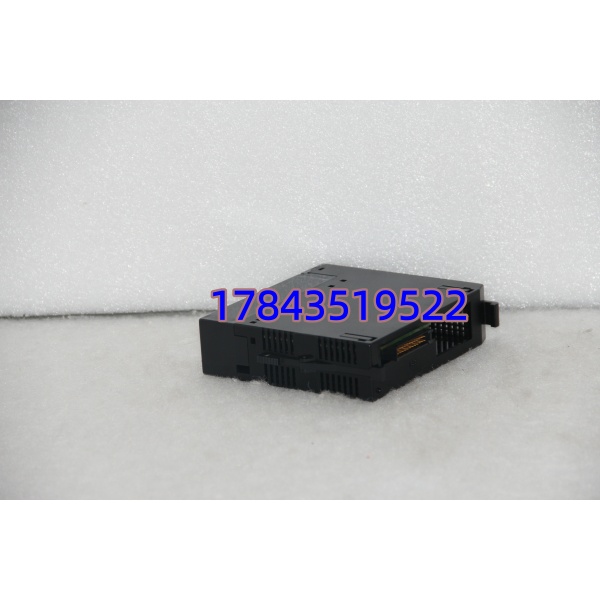

· 型号：IC693PBM200（常见后缀 -A/-B/-C/-K；-RR 标记翻新品）
· 品牌：GE Fanuc Automation（Profibus DP Master Module for Series 90-30，Siemens Licensed）
· 系列：GE Fanuc Series 90-30 — Profibus DP Master Communication Module
技术参数
- 模块类型：智能通信模块 — Profibus DP Master Station（Master Class 1/2，DP-V0 基础 + DP-V1 扩展支持依 FW）
- 适用系统：GE Fanuc Series 90-30 主基架或扩展基架（占用 1 I/O 槽位），CPU 需 ≥ IC693CPU363/364/374（FW 建议 ≥9.x 获完整 DP-V1 支持）
- 总线接口：1 × DB9 Female（D-Sub 9 pin，符合 Profibus/MPI 标准——Pin 3=B-DATA(Pin B)，Pin 8=A-DATA(Pin A)，Pin 5=Shield/GND/Drain），外供总线终端电阻通常由 DP 连接器自带
- 通信速率：自动或手动可设 9.6 kbps ～ 12 Mbps（现场建议依从站能力设统一速率，最长段距按 Profibus 标准：12M≈100m，1.5M≈200m 带中继可延伸）
- 从站容量：最多可组态 125 个 DP Slave 地址（实际受扫描时间及 CPU 内存限制，现场常见 8～32 从站）
- 数据交换：I/O 映像通过 Backplane 映射至 CPU %AI / %AQ / %I / %Q 指定区（Consumed/Produced 方式或在 Logic 中用 COMM_REQ 功能块读 Status Table），具体字节数依 Slot Configuration 设定 Input/Output Image Size（典型每从站 2～32 Byte IN + 2～32 Byte OUT）
- 配置方式：通过 Proficy Machine Edition → Hardware Config → 导入从站 GSD 文件 → 拖拽组态；或早期 DOS PBM200 Configurator。配置存于模块 NVRAM（掉电保持），可设”Clear Configuration”跳ers后重下装
- 诊断 LED：PWR（电源）、RUN（主站运行/与从站循环数据交换建立）、FLT（故障——如从站丢失/参数错误）、ACT（总线活动闪烁）
- 供电要求：背板取 +5 VDC（典型 250～350 mA 依版本）；外部 24VDC 不由本模块直接取（总线偏置电阻供电通常由 DP 接头端接电阻完成，部分场合需外供 24V 给有源终端）
- 电气隔离：现场总线侧 ↔ 逻辑侧 1500 Vrms（光耦隔离，符合 EN 50170/ IEC 61158-2Profibus DP 物理层）
- 工作环境：0～+60℃（运行），5%～95% RH 非冷凝；存储 -40～+85℃
- 物理尺寸 / 重量：单槽宽 ≈ 142×30×130 mm / ≈ 0.35 kg
- 认证：UL Listed、CSA、CE、FM Class I Div 2（依批次）
- 停产备注：Series 90-30 整体 Legacy，新原厂 NOS 稀少，市面主流为测好拆机/翻新品（Flash 清空或按约定保留原配置）
产品介绍
造纸一条涂布线改造时算过——原系统用串口 ASCII 轮询 22 台 SEW 变频器，扫描周期被拖到 180ms 且偶发超时。改成 IC693PBM200 做 DP Master 挂 22 台 MOVITRAC 带 DP 接口，PPO 类型选 2（4Byte IN + 4Byte OUT）后总循环降到 9ms，故障诊断也从”超时”精确到具体站号掉线。这就是 PBM200 的价值：把分散串口设备收敛到一根紫绿双绞屏蔽总线，CPU 只看到刷新好的 %AI/%AQ 映像，不用自己写字符级轮询。它在 90-30 机架里是智能模块（带独立 MCU + NVRAM），插上需单独下装 GSD 组态——采购决策常卡在三件事：确认现 CPU Firmware 支持（363↑一般 OK，老 311/313 需查）、确认模块带 NVRAM 配置区未损（拆机件重点查 FLT LED 行为）、能 3 日内到货替下故障主站（DP Master 挂等于全从站失联，影响面比单个 I/O 卡大得多）。
我们出货每块做：背板握手启动 → 空载上电 RUN LED 确认（无配置时 FLT 可亮属正常）→ DB9 口环回帧测 → NVRAM 擦写测试 → 标签序列号拍照——你要的是插进机架下装 GSD 后 RUN 灯恒亮、从站逐一上线，不是一块蒙尘旧板。注意 PBM200 不能用于 RX3i 机架，也不向下兼容做 Slave 用途（选 IC693PBM300 做从站）。若现场只需做 DP Slave 接 S7-300/400 主站请勿误买此型号。
替换与升级建议
✅ 直接替换
- IC693PBM200 各后缀（-A/-B/-C/-K）互插直接替换，Slot Configuration 中选 IC693PBM200，原 NVRAM 配置可 Export/Import 或通过 Proficy ME Reconfigure。老 Rev 与新 Rev 混插无影响（配置兼容向下读）。
- 若原用早期 IC693PBM200A（标 A 后缀仅制造批次区别）→ 现售无后缀或 -K 版完全兼容。
⚠️ 软件兼容（需改配置/重组态）
- IC693PBM300（DP Slave 模块）→ 不能替 PBM200（硬件单向，PBM300 无 Master 固件），反向也不成立——想把 90-30 从 DP Slave 改成 DP Master 必须换 PBM200 并重建 GSD 组态（含从站地址映像重分配），属项目级改动非原位备件替换。
- 迁移到 RX3i PACSystems 需改用 IC694PBMxxx（如 IC694PBM300 做主站需确认 RX3i CPU 支持），这是机架整体改造。
❌ 硬件不兼容
- IC694/IC695 系列通信模块（RX3i / PACSystems）——背板引脚与总线不同，硬插损板。
- 严禁用 PBM200 DB9 口直接并接 24VAC/DC 电源——总线偏置应由 DP 接头内有源终端电阻提供，误供高压会损口。
