产品详情

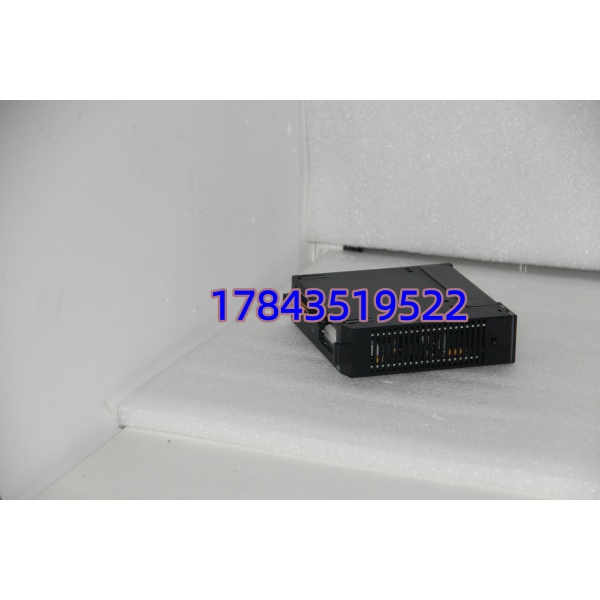

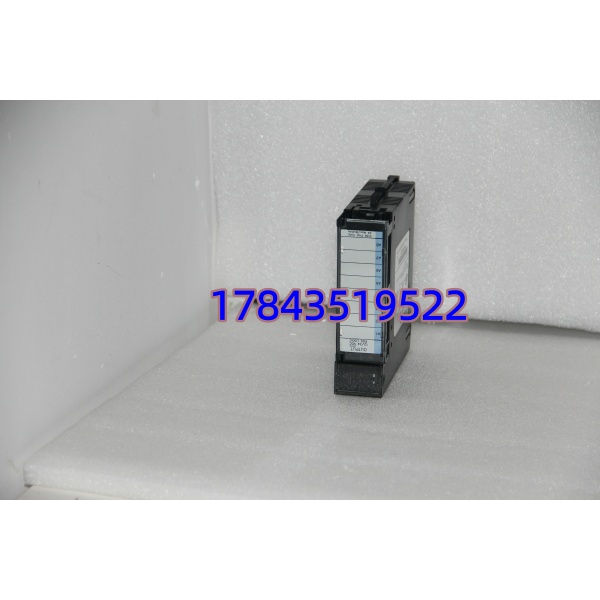

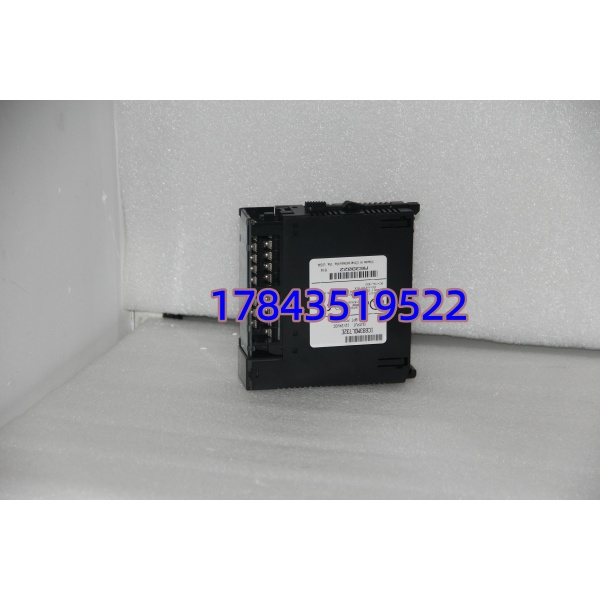

· 型号：IC693MDL732（常见后缀 K/J/C 为硬件/标签变体，功能等效）
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：Series 90-30 — IC693 Discrete Output Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | IC693MDL732 |
| 产品描述 | Series 90-30 12‑Point Isolated Relay Output Module (SPST‑NO, Form A) |
| 适用系统 | GE Series 90‑30（插 IC693CHS391/396/397 等任一模块槽，CPU IC693CPU3xx 全系支持） |
| 输出点数 | 12 路，每点独立 Common（隔离型——A1/A2…A12 各对应独立 COM 端，不同于 MDL740 分组公共端） |
| 触点形式 | SPST‑NO（常开），无 NC 触点 |
| 额定负载（阻性） | 2 A @ 250 V AC 或 2 A @ 30 V DC（每点独立，总模块同时动作点建议 ≤ 6 点满载或查热降额） |
| 最小负载 | 10 mA @ 5 V DC（建议不低于此值以免氧化膜积累导致接触不良） |
| 浪涌电流耐受 | 10 A（初始 10 ms，典型） |
| 接通/断开时间 | ≤ 10 ms 典型（电磁继电器机械动作，非固态速度） |
| 预期机械寿命 | ≥ 10⁷ 次操作（无负载）；电气寿命 ≥ 10⁵ 次 @ 额定阻性负载 |
| 背板电源需求 | +5 V DC @ 180 mA（典型，继电器线圈由背板 5V 驱动） |
| LED 指示 | 每点对应 LED（亮＝继电器励磁吸合）＋模块 OK（绿） |
| 端子块 | 配 IC693ACC300A（36‑pin 螺钉端子块）或兼容 90‑30 端子块——模块本体不含端子块 |
| 隔离 | 现场触点↔背板 1500 V AC 1 min；点‑点间及点到逻辑侧隔离 |
| 编程地址 | %Q 地址映射连续 1 字（16 bit）中低 12 位有效 |
| 工作温度 | 0 … +60 ℃（IEC 60068‑2‑1/2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | UL 508 / cULus / CE / FM Class I Div 2 |
| 兼容替代关系 | 功能向上兼容 MDL730（8 pt 隔离）—插槽同端子同，多 4 点；不可替 MDL740/741（分组固态 OC 输出） |
| 生命周期状态 | Legacy — Series 90‑30 整体成熟/部分 EOL，MDL732 新件偶有交期 4‑12 周波动，二手拆机件流通广 |
产品介绍
水处理泵房见过 MDL732 驱动 12 台磁力泵接触器，其中三台是 220V AC 感性负载没加浪涌吸收，运行两年继电器触点粘连——拆开闻焦糊味才知是交流接触器线圈反电动势打弧。教训简单：继电器输出驱动电磁阀/接触器/电机起动器务必并联 RC 吸收（AC负载）或续流二极管（DC负载），否则电气寿命会从标称 10 万次骤降到数千次。IC693MDL732 的价值正在于”每点独立 Common”——现场常混用 24V DC 电磁阀和 120V AC 指示灯在同一模块，隔离型让你可以分别接不同电源而不短路，这是它和 MDL740（分组公共端、固态 OC）最大的选用差异。
严格来说它只在 Series 90‑30 机架运行，不能插 RX3i IC200 底座；后缀 K/J/C 仅为 UL/cUL 标签或 RoHS 版本差异不影响互换。响应 ≤10 ms 属机械继电器速度——不适合高速脉冲或 PWM（选晶体管输出模块）。Series 90‑30 Legacy，新件交期不稳，关键连续装置按 LTB 思路备 1 件冷备（继电器是磨损件）。不适合频繁通断 >0.5 Hz 连续应用（加速触点老化），高频场合应选 IC693MDL940 等晶体管输出。
替换与升级建议
✅ 直接替换（同规格互换）
- IC693MDL732 不同后缀（K/J/C/无后缀）互替——背板兼容、端子块通用（IC693ACC300A），PME/LM90 自动识别，无需改 %Q 映射。确认机架电源 5V 余量 ≥180 mA/模块。
- IC693MDL730（8 pt 隔离继电器）→ 升 MDL732：插槽同、端子块同（多出 4 对端子空着），原程序 %Q 地址兼容（只需确保引用不超 8→12 点范围，通常无影响），物理迁移直接插。
⚠️ 软件兼容（需注意负载类型/接线差异）
- IC693MDL740（12 pt 分组公共端 固态 OC 0.5A DC）／IC693MDL741（同但负逻辑 sinking）——插槽同端子同，但输出为固态晶体管（OC 漏型），每 4 点一组公共端而非每点独立；替换时需核实负载为纯 DC ≤0.5A 且极性匹配，感性 AC 负载不能用。程序 %Q 地址兼容但通常不推荐互替（继电器↔固态 负载能力差异大）。
- IC693MDL931（Tri‑State Output）等——功能不同不推荐互替。
❌ 硬件不兼容
- Allen‑Bradley 1769‑OW8I / Siemens 6ES7 322‑1HFxx 等异品牌继电器模块——尺寸、背板总线、端子完全不同，无法替代。保留 Series 90‑30 架构或整系统迁移（成本高一般不推荐仅因模块缺货）。
