产品详情

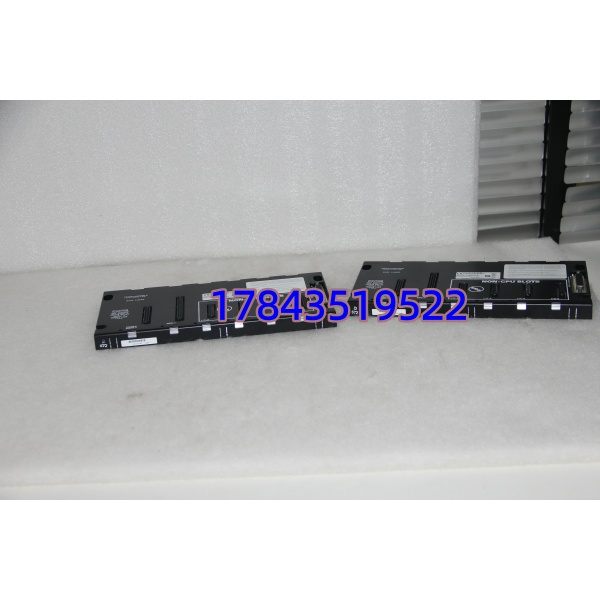

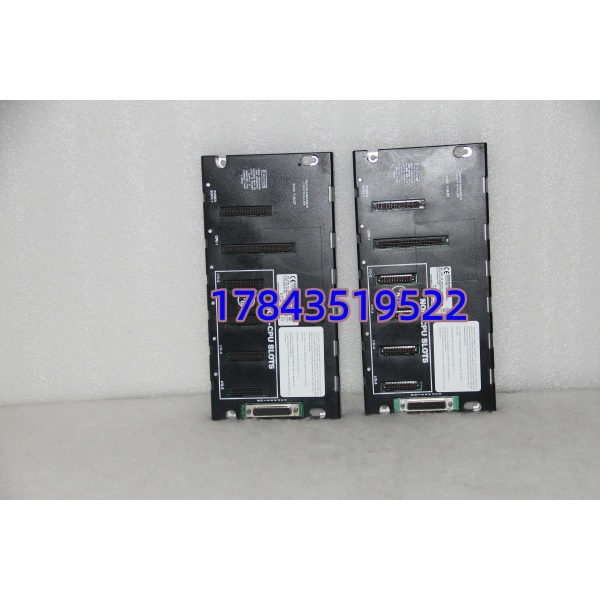

· 型号：IC693CHS397（常见后缀 -A/-B/-C/-K，功能兼容；-RR 标记翻新）
· 品牌：GE Fanuc Automation / GE Industrial Systems
· 系列：GE Fanuc Series 90-30 PLC — Baseplate / Rack（10-Slot）
技术参数
- 产品类型：Series 90-30 系统机架（Baseplate / Backplane）
- 槽位数量：10 槽（Slot 0～Slot 9），Slot 0 通常安装电源模块（IC693PWRxxx）或配 CPU 于 Slot 1～Slot 2 依系统架构
- 兼容模块：全系 IC693 电源（PWR321/331/340 等）、CPU（311/313/323/331/340/350/360/363/364）、数字量/模拟量 I/O、智能模块（THM809C/ALG390/MDL930 等）、通讯模块（EGD/Genius/Modbus）
- 背板总线：并行多点总线，支持中断、全局数据（%G）、I/O 刷新 DMA，时钟同步由 CPU 提供
- 电源分配：通过背板向各槽模块供给 +5 VDC（逻辑）及传递 +24 VDC（现场电源总线，来自 PWR 模块或外部 24V 注入），最大背板电流依配用电源模块（典型 PWR330 可提供 5V@3A）
- 扩展能力：可作为主基架或扩展基架（通过 IC693BEM33x Genius Bus Controller 或 IC693APU302 等扩展链接至主架）
- 安装方式：底部 4×M5 螺柱固定孔（壁装/柜内安装板）或 35mm DIN 导轨卡扣附件（需另购 IC693ACC305 类导轨锁片）
- 接地端子：机架首尾各设 M5 接地螺栓，要求柜内 PE 排单点低阻抗联结（建议 ≤ 1Ω）
- 端子排支持：前接 20-pin（I/O 模块）或 24-pin（继电器模块）IDC 螺丝端子排，随模块另购（如 IC693ACC300）
- 物理尺寸（约）：457 mm（长）× 140 mm（宽）× 65 mm（高），重量 ≈ 1.8～2.3 kg（依后缀批次）
- 工作环境：0～+60℃（运行），5%～95% RH 非冷凝；存储 -40～+85℃
- 认证标识：UL / cUL Listed、CE（依生产批次）
- 停产备注：Series 90-30 整体 Legacy，新原厂机架 NOS 有限，市面主流为测好拆机/翻新品（目检背板金手指无氧化、槽位间绝缘正常）
产品介绍
在某造纸厂扩容项目里算过一笔账：原 5 槽机架（IC693CHS396）插满 CPU+PWR+6 块 I/O 已无余量，新增两条模拟采集回路要么砍功能要么换机架——换成 IC693CHS397（10 槽）多 5 个空闲槽未来可再扩温度/通讯模块，总价只比找二手 5 槽贵几百块，但避免了两年后再次停机移柜。这就是机架采购常被忽略的数据点：不要按当前 I/O 点数买机架，按”当前点数 + 预期 5 年扩容余量”选槽位数。CHS397 是 90-30 最常用的十槽底座，背板总线支持全系 IC693 模块混插（包括老 HE693 代工智能模块如 THM809C），现场唯一失效模式是金手指氧化导致模块偶尔报 Slot Fault——南方高湿环境尤甚，所以拆机机架到货前必须用无尘布蘸 IPA 擦净各槽金手指并测相邻槽绝缘电阻 >10MΩ。
从 CRO 视角提醒买家三件事：确认你要的是 10 槽而非 5 槽(IC693CHS396)或 15 槽(IC693CHS398)；确认柜内安装孔位与 DIN 轨匹配（老柜有时预钻的是 5 槽孔距，10 槽需重新标孔）；问清是否需随货配电源线、端子排（机架本身不带模块与端子）。我们出货每台做槽位连续性通断测试 + 金手指目检记录 + 序列号标签拍照——你要的是插上 PWR 与 CPU 背板握手 LED 正常，不是一块蒙尘旧底座。不适合用作 RX3i (IC695CHSxxx) 或 VersaMax 机架，背板引脚定义完全不同。
替换与升级建议
✅ 直接替换
- IC693CHS397 各后缀（-A/-B/-C/-K）互插直接替换，物理尺寸与背板定义一致。若原系统是 5 槽(IC693CHS396)想扩容→换 CHS397 可直接迁入全部原有模块（PWR/CPU/I/O），但需注意：① 槽号重分配（原 Slot 4 在 5 槽架末端变 Slot 4 仍可用，但若程序引用了 Slot 5~9 需在新硬件配置里声明）② %I/%Q 地址若按槽位绝对映射需在 Proficy ME 重下载 Hardware Configuration。
- IC693CHS398（15 槽）→ 可替 CHS397 向下兼容（多 5 空槽），模块迁入后槽号一致无需改程序（空槽留着即可）。
⚠️ 软件兼容（需改配置）
- IC693CHS396（5 槽）→ CHS397 是扩容正向替换，插模块后需在 Proficy ME 将机架类型改为”10-Slot”并重分配空槽——属一次性重组态（5 min），无额外硬件成本。反向（10 槽换 5 槽）需确认现用最高槽号 ≤4，否则物理放不下。
❌ 硬件不兼容
- IC695CHSxx（RX3i / PACSystems 机架）、IC200CHSxxx（VersaMax 底座）——背板电气与机械完全不同，IC693 模块插不进且会损板。
- 不能用 CHS397 单独运行无电源模块——必须配 IC693PWR3xx 系列（Slot 0 或邻近槽依手册），电源模块不随机架赠送。
