描述
产品深度介绍
市政泵站 SCADA 夜班弹”CPE100 LAN2 MRP Disconnect”，3 台 RSTi-EP 远程 I/O 站掉线，泵机没法按液位启停——这种时候你要的不是 RX3i 的 IC695CPE100（插不进 DIN 导轨独立装），是 GE EPSCPE100-ABAC 这块 RSTi-EP 独立 PAC 能不能今天发到厂。它不依赖 RX3i 背板，自己吃 24VDC 就跑：1GHz 内核跑梯形图/ST/FBD，1MB 内存存 512 个程序块，前面板 4 个网口——LAN1 单口专连程序员（SRTP/PME），LAN2 三口内置交换跑 PROFINET IO Controller（最多 8 个 IO Device）或嵌以太网，MRP 介质冗余环网单纤断 200ms 收敛。ABAC 后缀在原厂手册里不是安全等级，是固件/配置档（Achilles Level 2 + 安全启动 + RBAC 已固化），别被 slxytech 那篇”SIL3 1oo2D”忽悠——它本质是标准控制 PAC，不是 Triconex 类安全控制器。
说白了这个件在供水/环保/装备 OEM/光伏逆变舱存量上升期，Emerson 对 RSTi-EP CPE100 仍挂售但 EPSCPE100-ABAC 老标交期 8-12 周，国内库存商 New Surplus 有但溢价，流转 90% 拆机测试件。采购理由很直：同型号 DIN 轨插回，PME 读 Micro SD/内部 Flash 备份的 .pme 工程克隆，IP 地址和 PROFINET 设备名没丢，不需重画网络。坑在同系三兄弟——ABAA/ABAE/ABAC 硬件同模具，固件配置档不同（ABAC 带 Achilles L2 安全启动，ABAA 是基础档），现场若用了 RBAC 账号体系，发 ABAA 回去 PME 报”Security Profile Mismatch”锁机。IC695CPE100 是 RX3i 机架砖头 CPU，物理完全两件事，只写 EPSCPE100 不写全后缀会被发 ABAA 充 ABAC。
关键技术规格
| 参数项 | 标称值 | 备注 |
|---|---|---|

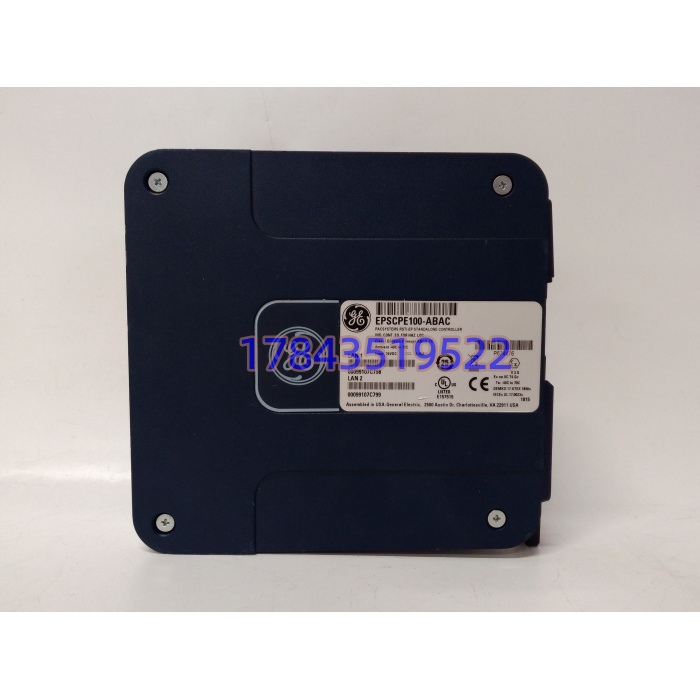

| 产品身份 | RSTi-EP CPE100 独立 PAC（EPSCPE100-ABAC） | 非 IC695CPE100、非 Mark VI DS200 |
| 处理器 | 1GHz 32-bit RISC | 确定性扫描 |
| 用户内存 | 1MB（数据+程序），512 程序块/块最大 128KB | %I/%Q 各 2K 位，%AI/%AQ 各 2K 字 |

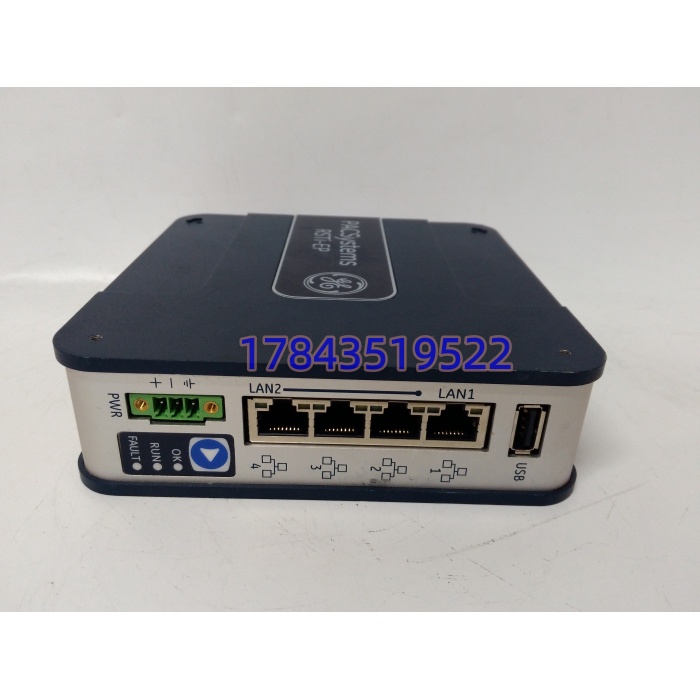

| 以太网 | 4×10/100 RJ45：LAN1 单口（SRTP/PME 专用）+ LAN2 三口内置交换 | MRP 介质冗余（LAN2） |
| 协议 | PROFINET IO Ctrl（≤8 Device）、Modbus TCP（≤8 Server/8 Client）、SRTP（≤16）、EGD（≤8 Exchange）、OPC UA Server（≤8 Client） | |

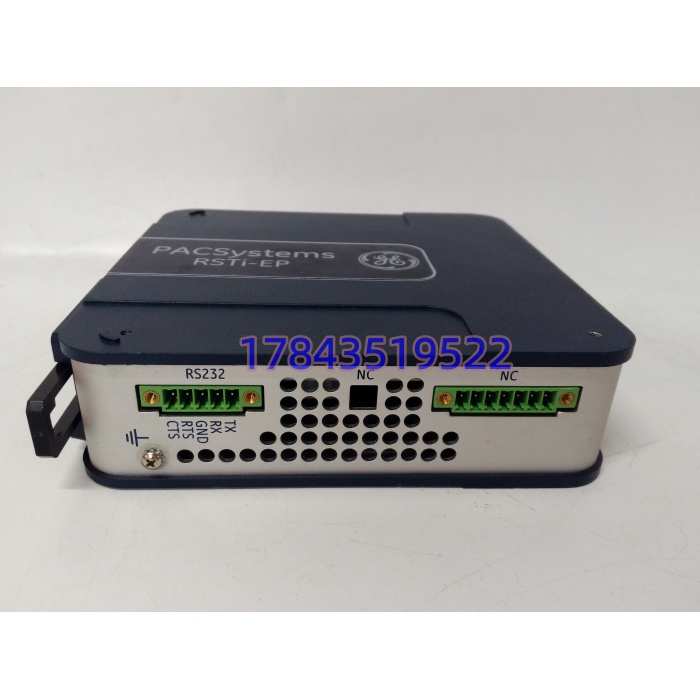

| 串口 | 1×RS232 + 1×RS485（2/4 线） | legacy 仪表 |
| 编程 | Proficy Machine Edition (PME) v9+，LAD/ST/FBD/IL/C Block | 与 RX3i 程序库兼容可移植 |
| 存储 | 内部 Flash + 外部 Micro SD（工程/图纸存卡） | 换板克隆用 SD 拷 |
| 供电 | 24VDC（18-30V 工作），典型 <12W | 无外接 220VAC |
| 安全特性 | 安全启动（签名固件）、RBAC、Achilles Level 2 | ABAC 档固化，非 SIL3 |
| 安装 | 35mm DIN 导轨，宽 38.1mm（1.5″），IP20 | 机柜导轨独立装 |
| 温度 | -40~+70℃（运行），5-95%RH 非凝 | |
| 认证 | UL508 / CE / ATEX 机柜内 / Achilles L2 | |
| 生命周期 | RSTi-EP CPE100 原厂可订（ABAC 档 8-12 周），新项目 Emerson 推 RSTi-EP CPE200 续代 | |
| 易混型号 | EPSCPE100-ABAA（基础固件）、EPSCPE100-ABAE（中间档）、IC695CPE100（RX3i 机架 CPU 错）、DS200xxx（Mark VI 错贴） | 渠道页四类错占全 |
应用场景与行业案例
某污水厂提标改造泵房，3 台 RSTi-EP 远程站（DI/DO/AI 混合）由 EPSCPE100-ABAC 做 PROFINET 主站，夜班 LAN2 三口交换里一口光转 RJ45 接头氧化，MRP 环断但 200ms 自愈，值班员没察觉；次日白班固件 BUG 导致 MRP 不收敛，3 站全掉。原厂 Emerson 上海查 ABAC 档交期 10 周。深圳库存商测试好件报含税 8600（带 PME v9.5 识机截图：型号 EPSCPE100-ABAC / FW 3.05 / 4 口 MAC 全显 / PROFINET 自环 8 Device 全 Ping 通），款到顺丰 4 小时到厂。到货断 24V、拔旧（Micro SD 拔留）、插新、SD 卡插回、PME 在线刷新同 FW、PROFINET 设备名从备份恢复、上电 MRP 环重构 <200ms，复启泵。老师傅原话：”换 CPE100 前不把 PME 工程+Micro SD 里那张 PROFINET 设备名表（含 X1 站名/IP/GSML 参数）导出来，新机默认空配置，8 个远程站全报’Name Mismatch’不进数据，比不换还慢。”
- 市政供水/污水：CPE100 作泵房独立 PAC，LAN2 三口 MRP 环挂 6-8 个 RSTi-EP 远程 I/O 站，LAN1 上联厂级 SCADA 走 Modbus TCP。
- 光伏逆变舱/储能：DIN 轨薄装，1GHz 跑 MPPT 逻辑+SOE，RS485 收组串逆变器，以太网送 EMS。
- 装备 OEM 包装机： 替老 QuickPanel+RX3i 小系统，前面板 4 口省外置交换机，PME 把 RX3i 老工程库移植过来改 IO 映射。
- 矿山皮带机：宽温 -40~+70℃ 扛井下变电所温差，PROFINET 拉沿线皮带保护（拉线/跑偏/速度）。
- 电厂辅机水处理：老 PAC 3000 退运， 独立替，EGD 协议和原 RX3i 上位机互通不换 SCADA。
真实抢修片段：江苏某自来水公司加压站， ABAC 的 LAN1 口（PME 专用）PHY 芯片热死，工程师笔记本连不上但控制没停。库存商无锡有同型号测试好件，但到货发现发的是 EPSCPE100-ABAA（基础固件档，无 RBAC 账号体系）。现场原系统启用了 ABAC 的 RBAC 三账号（admin/engineer/viewer），ABAA 回去 PME 报”Security Profile Mismatch”锁工程下载，只能只读监控不能改。退换等 6 小时。那次之后该公司采购单强制写”EPSCPE100-ABAC 完整后缀，非 ABAA/ABAE“，供应商错发罚 10%。OT 控制器备件，固件后缀差一级就是另一件货。
