描述
产品详情

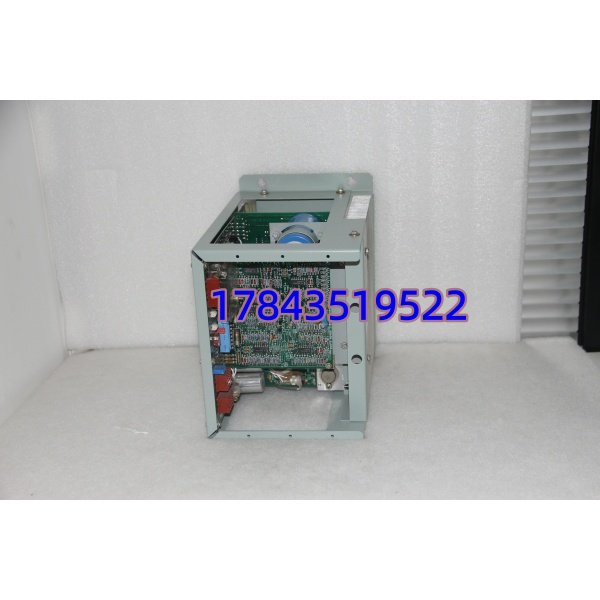

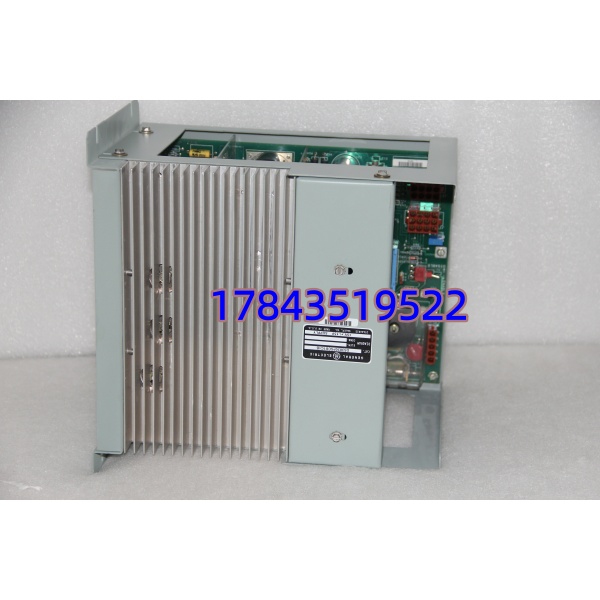

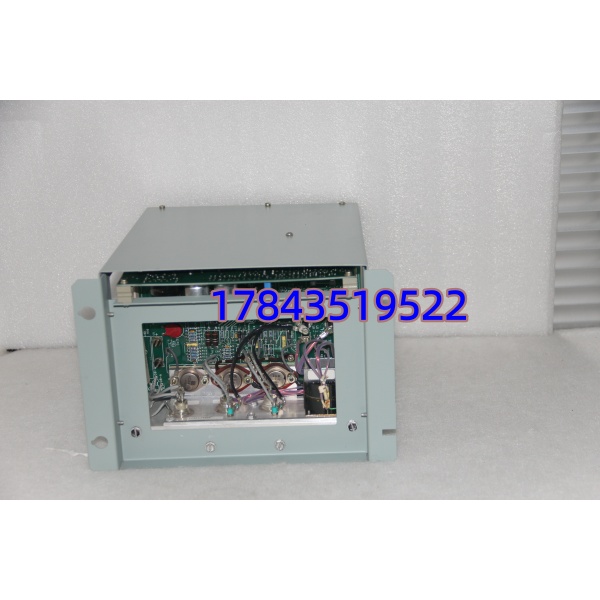

· 型号：DS3820PSCB（兼容后缀 1C1B / 1A1A / B1C1B 等 Rev）
· 品牌：General Electric（GE）
· 系列：Speedtronic Mark IV
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | DS3820PSCB（含 DS3820PSCB1C1B / 1A1A 等修订版） |
| 制造商 | General Electric – GE Industrial Systems |
| 适用系统 | GE Speedtronic Mark IV（Simplex / TMR 架构均可） |
| 输入电压 | 典型 125VDC（Mark IV 机架供电总线）或 90–264VAC（外置整流机型，依具体子版本） |
| 输出电压 1 | +5VDC ±5%，典型负载 8–12A（供 CPU/I/O 板卡） |
| 输出电压 2 | +15VDC ±5%（供模拟量及通信模块） |
| 输出电压 3 | -15VDC ±5%（供模拟量信号处理） |
| 可选输出 | 部分修订版提供 +24VDC（供现场 DI/DO 或继电器线圈） |
| 背板接口 | 标准 DIN 41612 多引脚连接器，与 Mark IV 机架槽位匹配 |
| 工作温度 | 0℃～+60℃（32℉～140℉），存储 -40℃～+85℃ |
| 保护功能 | 内置过压(OVP)、过流(OCP)、短路保护及滤波电路 |
| 冷却方式 | 被动散热＋系统强制风冷（依赖控制柜风道） |
| 认证标准 | 设计符合 UL / CE 工业控制设备相关标准（以实物铭牌为准） |
| MTBF | 工业级元器件选型，典型 >50,000h（厂家估算值） |
产品介绍
某电厂 Mark IV 机架报”+5V Low”导致燃机跳闸，拆出 DS3820PSCB 量输出端纹波异常、电压跌落——这就是这块电源板老化失效的典型现场表现。它是 Mark IV 控制柜里唯一给 CPU 板（如 DS3800HMPK/HMPC）、I/O 板及通信模块集中供电的单元，一旦超出容差就会触发系统看门狗复位甚至紧急停机，比一般 DCS 电源模块的影响面更大。
本件为 GE 原产 Speedtronic Mark IV 电源控制板，经测试输出精度、负载调整率及保护动作均符合原厂技术规范（参照 GE Mark IV Service ManualGEH-6195）。与市面拆机件相比，我们每台做上电满载老化测试并出具简易测试记录，交期通常为 1–3 个工作日（停产件视库存），适合抢修备件申报或预防性轮换。注意：此板仅用于 Mark IV 机架，不能直接装入 Mark V/VI 的电源槽位——后面替换章节会说明原因。
替换与升级建议
✅ 直接替换
- DS3820PSCB → DS3820PSCB1C1B / DS3820PSCB1A1A / DS3820PSCB-B1C1B（同系列不同修订后缀）
改动量：插拔更换，核对跳线/Jumper 位置与原板一致即可，无额外工程成本。（建议比对旧板照片确认跳线设置）
⚠️ 软件兼容（需改配置/硬件改动）
- DS3820PSCA（Mark IV 早期电源板）
差异：PSCA 与 PSCB 在部分批次引脚定义或跳线配置略有不同，物理插槽可插入但需核实输出电压跳线及负载能力，最好对照 Mark IV 图纸（GE Drawing 编号依具体柜型）或由现场工程师确认。改动量：可能需要重设跳线或更换机架配电小线，存在不匹配风险，不建议未经核对照搬替换。
- DS3800PSND1J1G（Mark IV/V 电源板）
部分 Mark IV 柜可用但背板接口不同，需确认机架插槽定义——通常需改接线或加装转接，不适合直接应急替换。
❌ 硬件不兼容
- DS3820PSxx 系列 Mark V 专用电源（如某些 Mark V 机架电源分配板）
- Mark VI / Mark VIe 电源模块（IC695PSx / IS215xxx 系列）
原因：背板机械尺寸、引脚排列、输出电压组完全不同，物理上无法插入 Mark IV 槽位。
