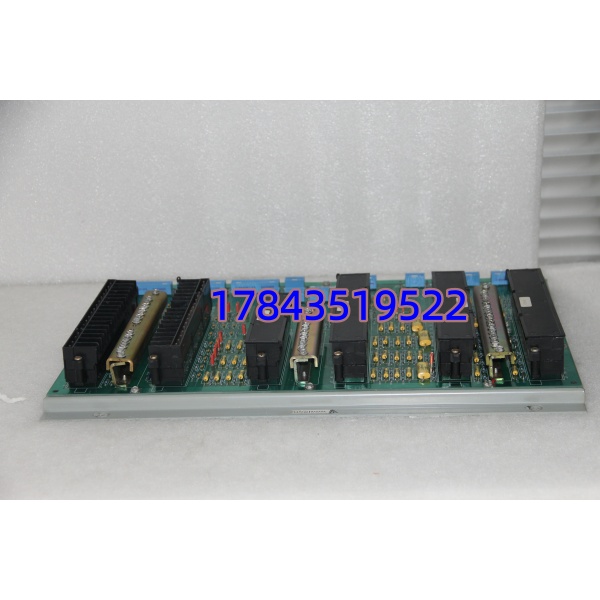

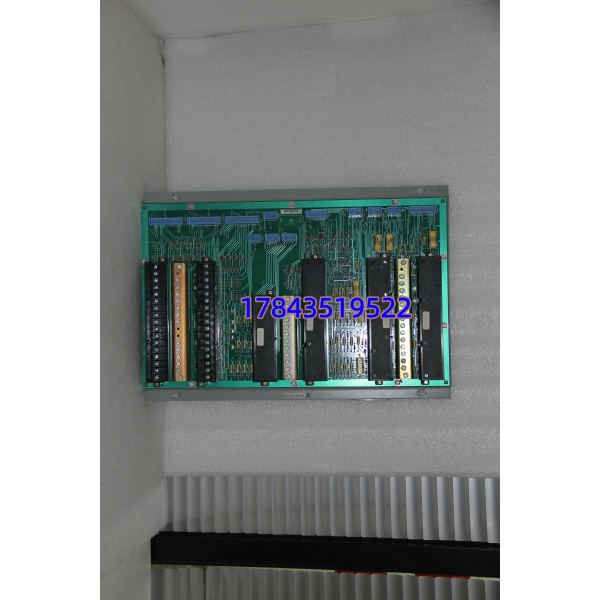

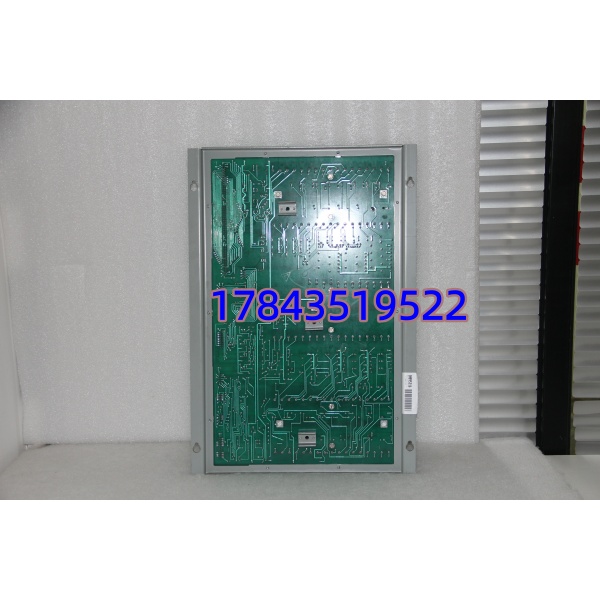

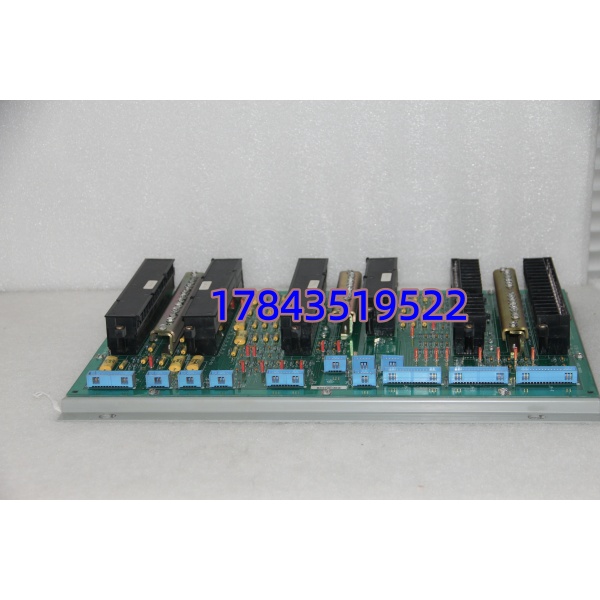

产品详情
· 型号：DS3820AIQA（DS3820A 前缀系列，含 AIQA/AIPA/AISA/AIRA 等后缀——采购时须核对原机拆下板卡完整编号）
· 品牌：General Electric (GE) / GE Fanuc（现 GE Power / GE Vernova Legacy）
· 系列：Speedtronic Mark IV DS3800 I/O Board
技术参数
- 制造商：General Electric (GE) – Speedtronic™ Mark IV 系列
- 模块型号前缀：DS3820A（本页示例 DS3820AIQA — Analog Input）
- 安装方式：Mark IV 控制柜机架背板边缘连接器（DS3800 槽位）
- 信号类型：4–20 mA 电流环、1–5 V 电压、热电偶（J/K/T型视版本跳线）
- 输入通道数：通常 8～16路（依具体后缀 AIQA≈8AI，AIPA≈10AI/10AO 混合——严格来说以您原板标签为准）
- 信号隔离：通道组间及通道–背板间光电/变压器隔离（典型 >500 VDC 工作隔离）
- A/D分辨率：12位（Mark IV 典型架构，板上运放前置调理+采样保持）
- 背板接口：GE专有并行总线（兼容DS3800机架，非标准VME但电气兼容插槽）
- 板载元件：隔离放大器、精密电阻网络（约70–100只色环电阻）、二极管阵列（整流/保护）、测试点TP
- 工作温度：0℃～+60℃（机柜环境），存储 -40℃～+85℃
- 防护处理：部分批次带 Conformal Coating（防湿防腐蚀，海上平台推荐有涂层版）
- 功耗：< 5 W（典型，由机架 +5V/+12V 背板供电）
- 状态指示：板上LED指示电源/通讯健康（部分版本），测试点可读零点/满度偏置
- 固件/EPROM：部分版本含板上EPROM存放标定系数——更换时需确认与原机EPROM兼容或整体移植
- 认证标准：设计符合 GE Mark IV 燃机控制 API 612/670 相关可靠性要求，UL认可元件（早期批次）
产品介绍
电厂里Mark IV系统最怕的不是主控挂——是某块I/O板悄悄漂移导致排气温度偏差累积，最终跳机查半天找不到原因。DS3820A系列（以DS3820AIQA为例）就是Mark IV采集燃料压力、润滑油压、排气温度这些关键模拟量的”感官末梢”，信号经板上隔离放大和A/D送进三取二逻辑，直接影响超速保护和负荷分配。某个项目碰过一台6B燃机因AIQA板老化零点漂移+2%，夏天高温时误触发温度高保护跳机，换板后恢复正常——这东西看着是老PCB，但对机组可用率影响直接。
商业上要提醒：GE Mark IV产线2000年代初已停产，DS3820A全系无新造件，市面流通均为NOS（全新库存余料）或专业翻新校准件。采购决策核心是——后缀字母必须一字不差（AIQA≠AIPA≠AISA，插错不认或烧通道），并要求卖家提供上机老化测试报告和序列号照片。价格虽比新PLC模块贵数倍，但对比一次非计划停机损失（燃机启停一次损耗+电量惩罚常超十万），战略囤1–2块冷备件的ROI非常清晰。严格来说部分批次板载EPROM含标定数据，换板时最好整体移植旧EPROM或确认新板已写入匹配参数，否则需重新校准。
替换与升级建议
✅ 直接替换
- 同完整型号 DS3820AIQA ←→ DS3820AIQA（同后缀、同修订字母如A1A1A），插拔更换即可。建议移植旧板EPROM芯片或确认新板已烧录相同校准数据。
⚠️ 软件兼容（需改配置／硬件调整）
- DS3820AISA / DS3820AIRA / DS3820AIPA ——同为DS3820A前缀但功能不同（AISA多为纯AI，AIPA为AI+AO混合，AIRA为另一种AI变体）。不可直接互换，通道定义、跳线设置、Mark IV逻辑组态均不同，除非你有机组原始IO清单并愿意修改Mark IV梯形/常量表——一般不推荐现场救急时尝试。
- Mark V 系统的 DS3820LT 系列 → 硬件插槽不同、背板协议不兼容，无法直接降级替入Mark IV机架。
❌ 硬件不兼容
- 现代GE RX3i/VersaMax 模拟量模块、Mark VIe I/O pack ——物理接口、背板、协议全不同，完全不可用。
- 若无同型号库存，只能依赖二手翻新件或委托专业维修原板（通常需返厂清洗+更换老化电解/光耦重新标定）。
