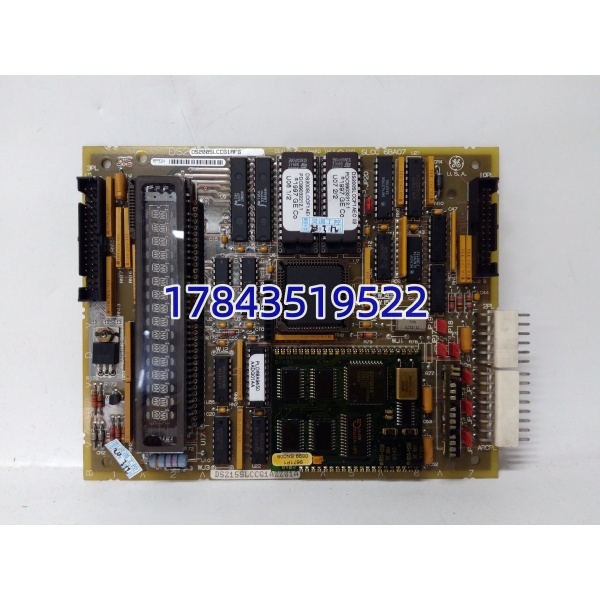

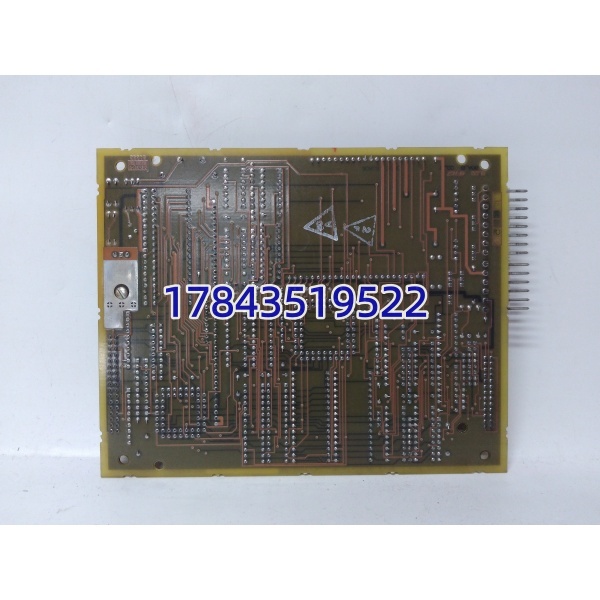

· 型号：DS200SLCCG1AFG（SLCC 板），DS215SLCCG1AZZ01A（Mark V SLCC 系列 G1 版本，常作配套或单独同功能变体）
· 品牌：GE Energy（Speedtronic™ / GE Fanuc 历史产品线）
· 系列：Mark V Turbine Control System — SLCC (Serial/LAN Communication Card)
规格参数
- 产品型号：DS200SLCCG1AFG（SLCC — G1 版本带 DLAN & ARCNET 电路）
- 关联型号：DS215SLCCG1AZZ01A（同系列 SLCC G1，有时作配套或单独供货，功能基本一致）
- 产品全称：Speedtronic Mark V — LAN Communication / Control Card (SLCC)
- 安装位置：通常安装在 Mark V 核心控制板 SDCC（DS200SDCC）上方通过立柱固定，或插于 QCxx/TCxx 通讯扩展机架
- 主处理器：LAN Control Processor (LCP)，32-bit 微控制器，运行通讯协议栈与 DLAN 仲裁
- 协处理器/接口：ARCNET 控制器芯片 + 可选以太网 MAC（依版本），DLAN 差分驱动电路
- 内存：板载双口 RAM（与 SDCC 的 Drive Control Processor 做数据交换）+ SRAM 工作区 + 2× EPROM 插座（存 LCP 固件及应用）
- 通讯接口：
- DLAN（Distributed LAN）— Mark V 内部控制网，通过背板或外部端子
- ARCNET — 早期厂级网/编程口（同轴或双绞线依终端电阻跳线）
- 可选 10BASE-T Ethernet（部分后期 G1 变体或需额外子卡）
- KPPL 连接器 — 接前板字母数字 LCD + 键盘编程模块（用于就地参数查看/强制/诊断）
- 前面板/外接：16 位字母数字 LCD 接口、键盘接口、状态 LED（PWR/RUN/COM/FAULT）
- 跳线配置：Berg 跳线若干（JPxx）设定 DLAN 驱动强度、ARCNET 终端电阻、调试模式等（出厂已设好，慎动）
- 供电：由 SDCC 或背板供 +5VDC（典型 <5W），部分版本需 ±12V 给 ARCNET 收发器
- 诊断：上电 POST 自检，LCP 与 DPR 握手检测，可通过 ToolboxST / MS-DOS 配置工具读错误码
- 冗余支持：Mark V TMR（三取二）架构中三个控制区各配 SLCC，通过 DLAN 交叉校验
- 物理尺寸：约 160×100 mm（插 SDCC 上方，4 根支柱固定），DS215 版略不同依安装形式
- 工作温度：0℃ ～ +50/60℃（控制柜内）
- 存储温度：-40℃ ～ +85℃
- 湿度：10%～90% RH 非冷凝
- 认证：UL、CSA、CE（依批次）
- 配套软件：GE Mark V Configuration Software / ToolboxST（下载 LCP EPROM 映像、设置 DLAN 节点地址）
产品介绍
DS200SLCCG1AFG 是 GE Mark V 燃机/汽机控制系统里的 SLCC 通讯板——LAN Control & Communication Card。它骑在 SDCC（驱动控制卡）上面通过四根支柱固定，专职干两件事：一是用板载 LCP 跑 DLAN/ARCNET/Ethernet 协议栈跟 HMI、厂级网、编程笔记本对话；二是通过双口 RAM 跟 SDCC 上的 DCP（驱动控制处理器）做过程数据交换，把汽机转速、阀门指令、跳闸状态送出去、把设定值收进来。前面可接 16 位字母数字 LCD+键盘做就地诊断，不用开笔记本。
坦白讲这板子最常出的问题是 EPROM 老化（校验错、LCP 不引导）、DLAN 节点地址跳线设错导致三区通讯不同步、KPPL 排线接触不良 LCD 无显示。换件时必须确认 EPROM 内固件版本与 Mark V 应用软件匹配——空板或版本不对插上 LCP 灯不亮/ERR 常红。买拆机件最好带原 EPROM 或卖家提供已烧录匹配版本的芯片，换完用 ToolboxST 读 SLCC Status 确认三区 DLAN 同步正常再投运。
应用场景与行业案例
痛点切入：
9F 联合循环电厂 Mark V 柜 C 区 SLCC 开机自检报”SLCC LCP Checksum Error”，RUN 灯灭 ERR 常红，A/B 区正常但 TMR 降级运行（失去 2oo3 表决只剩 1oo2）。拆出看 EPROM 芯片引脚氧化——典型 15 年以上老化。我遇过这种情况，临时找块同版本拆机 SLCC 插上（或只换已验证的好 EPROM 对），Download LCP Code 后恢复正常冗余。
典型场景：
- 燃气/蒸汽轮机 Mark V 控制柜——每台 Mark V 机架（单工/TMR）配 1～3 块 SLCC，做控制网(DCS/HMI)<->Mark V 数据桥梁，TMR 时三块 SLCC 通过 DLAN 交叉校验防单点通讯故障
- 老厂辅机 Mark V 驱动控制（压缩机/给水泵励磁）——SLCC 连笔记本做就地组态/事件调取，或经 ARCNET 上老式厂级网
- Mark V 系统改造保留架构——原 SDCC+SLCC 框架不变，只更换故障 SLCC 或重烧 EPROM 延寿，避免整套控制柜淘汰
真实案例：
南方某 9E 燃机 Mark V TMR 柜，#2 控制区 SLCC（DS200SLCCG1AFG）EEPROM 位翻转导致 LCP 不引导，ToolboxST 连该区报”SLCC Not Responding”，TMR 降级为 1oo2 运行。库房有同型号拆机测试件（确认 EPROM 可读、LCP 版本匹配），断电拆原 SLCC（先记 DLAN Address 跳线位置！），新板按原跳线设好插回 SDCC 上方，上电 RUN 灯亮绿，ToolboxST 显示三区 DLAN Sync OK，TMR 全冗余恢复。老师傅叮嘱”SLCC 跳线拍照存档，EPROM 五年一换或至少备份映像”。
