描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | General Electric (通用电气) |
| 型号 | DS200SDCIG1ABA |
| 所属系列 | Mark V Speedtronic / DC2000 驱动器 |
| 产品类型 | 直流电源及仪表板 (SDCI) |
| 输入电压 | 115-230 VAC (允许范围 90-260 VAC) |
| 输出电压 | +5 VDC (±3%)、+3.3 VDC (±3%) |
| 输出电流 | 0.5 A 至 5 A (峰值5A) |
| 最大功率 | 26.5 W |
| 辅助电源 | 24 VDC / 2A 隔离输出 |
| 通信接口 | RS-485 (Modbus RTU) |
| 模拟量采样 | 8路 (电压/电流/温度)，采样频率100kHz，响应≤1ms |
| 工作温度 | -40°C 至 +70°C |
| 防护等级 | IP65 |
| 尺寸 | 134 × 99 × 56 mm (5.3 × 3.9 × 2.2 in) |
| 重量 | 约 0.34 kg |
| 认证 | CE、UL、SIL2、ATEX Zone 2 |
| 板上保险丝 | FU1(115VAC)、FU2/FU3(DC信号电源)、FU5/FU6(内部NRX 10A场/MOV组件) |
| 板上跳线 | JP1(MD控制源)、JP2(MA交流接触器释放延时)、SW1(AC线路CT负担选择) |
产品深度介绍

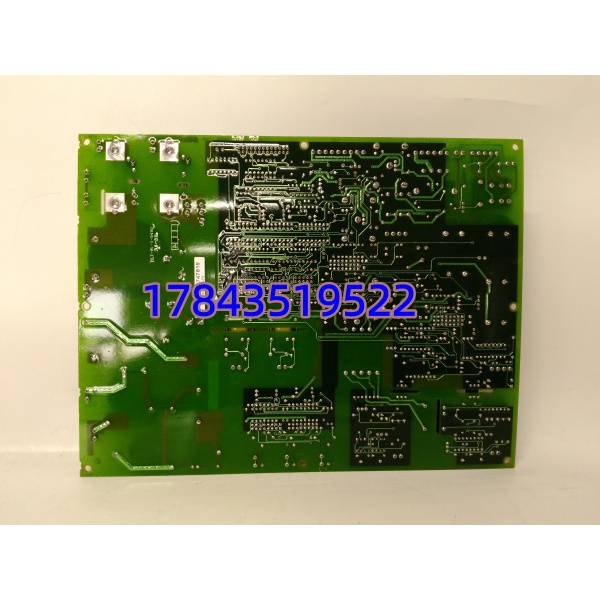

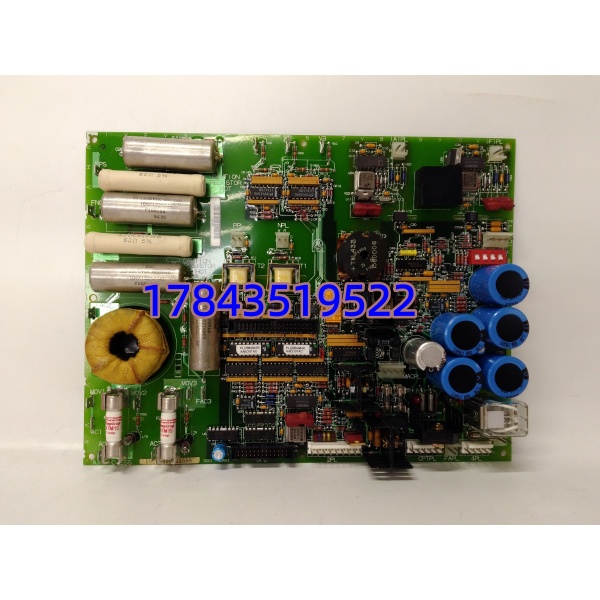

GE DS200SDCIG1ABA 是 Mark V Speedtronic 系列中的“直流电源及仪表板”（SDCI），官方定义为 DC2000 驱动器的接口板 。这块板子的活儿比普通电源板要复杂——它不仅仅是把交流电转成直流电，而是在 134×99×56 mm 的紧凑体积内，把稳压电源 + 信号调理 + 状态监控三件事打包干完了 。
Mark V 是 GE 最后一批使用 Speedtronic 专利控制技术的产品线之一，在燃气轮机、蒸汽轮机和风力发电控制领域应用广泛 。DS200SDCIG1ABA 作为这个平台的配套板卡，一面给 DC2000 驱动器提供稳定的 +5V 和 +3.3V 双路电源，一面通过 100kHz 采样频率实时抓取电压、电流、温度等 8 路模拟量信号，并通过 RS-485 总线在 1ms 内把数据传回主控 。板上集成了 6 个保险丝（FU1 到 FU6）和 3 个可配置跳线（JP1、JP2、SW1），每个保险丝都配了 LED 指示灯，哪个烧了直接亮灯告诉你在哪一路，排查故障省了不少时间 。另外还带了一路 24V/2A 的隔离辅助电源，可以给外围传感器供电 。
宽压输入（90-260VAC）、宽温工作（-40°C 到 70°C）、IP65 防护等级 ，基本覆盖了从透平罩壳到海上平台再到沙漠泵站的各种安装环境。一个板子顶传统“开关电源+信号调理+通信网关”三套设备，机柜空间省 30%，接线量减少 25% 。该型号已由 GE 原厂停产，目前流通渠道以备件商库存为主。采购时注意确认板面序列号清晰、金手指无氧化、元器件无鼓包或维修痕迹。
应用场景与行业案例
工程痛点：电源不稳，仪表信号跟着漂
DS200SDCIG1ABA 在现场的问题通常分两类：一是电源输出不稳——+5V 或 +3.3V 输出电压漂移，导致 DC2000 驱动器逻辑判断出错；二是仪表采样通道出问题——某一路模拟量读数忽高忽低，或者干脆没信号。去年华北某联合循环电厂，一台 9E 燃机的 Mark V 机柜里，操作站上显示排气温度有一路信号跳变，仪表工排查了半天，最后发现是 DS200SDCIG1ABA 板的某一路模拟量采样通道坏了。换上一块库存板后，温度信号恢复正常。
典型应用场景：
- 燃气轮机/蒸汽轮机 – Mark V 控制系统仪表供电与信号调理
为 Mark V 机柜内的 SDCC、LDCC 等主控板提供 +5V/+3.3V 电源，同时将排气温度、轴承温度、燃料流量等传感器信号调理后传给主控。 - DC2000 驱动器 – 直流传动控制系统接口
作为 DC2000 驱动器与 Mark V 主控之间的桥梁，提供控制电源和通信接口 。 - 发电厂辅机控制 – LCI 静态启动系统
燃气轮机的 LCI（负载换向逆变器）启动系统中，为控制板卡提供电源和信号接口 。 - 海上平台 – 恶劣环境控制柜
IP65 防护 + -40°C 到 70°C 宽温范围，适合海上油气平台的透平控制系统安装环境。
案例：燃机排气温度跳变，一块板子解决
去年秋天，华东某燃气电厂的 9FA 燃机在做满负荷运行时，DCS 画面上 #6 燃烧室的排气温度突然开始周期性波动，幅度最大能到 ±15°C。值班工程师老李先排查了热电偶和补偿导线——没问题；又检查了 Mark V 机柜的接线端子——也没松动。最后把目光放到 DS200SDCIG1ABA 板上。这块板子负责 8 路模拟量的采样和上传，排气温度信号正是走它的通道。
老李拿示波器量了板子的模拟量输入脚，前端信号稳定，但输出端数据跳变。判断是板子内部信号调理电路老化。换上一块备件板后，排气温度恢复正常。老李在维修记录里写了一句：“这种老系统，信号链路里的每一块板子都有可能成为定时炸弹。平时看不出来，等它出问题再找就晚了。”
