描述
产品详情

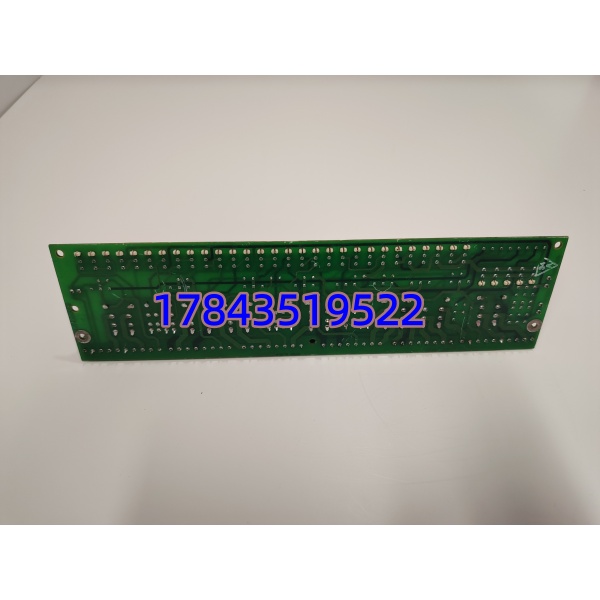

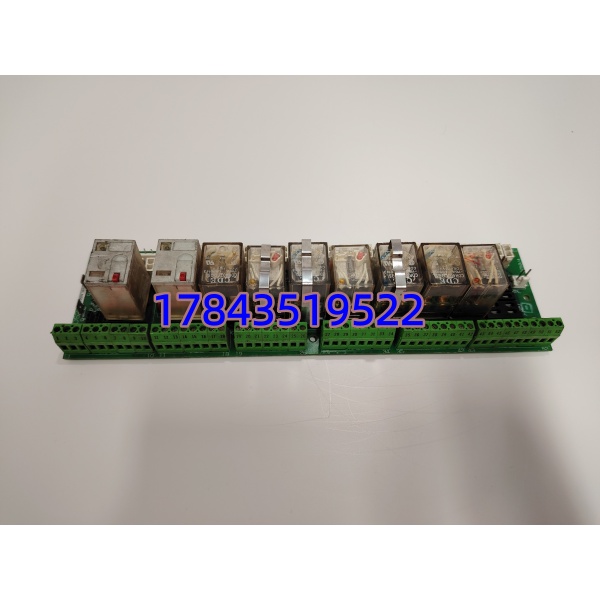

· 型号：DS200RTBAG3AHC
· GE Base Type：DS200RTBA（Mark V RTBA G3 系列 — Relay Trip Bus Amplifier）
· Suffix 说明（GE 惯例）：G3=Mark V G3 适用；A=PCB Rev/layout；H=Connector/Option config；C=Conformal Coat 或无 etc——换件优先找完全一致 DS200RTBAG3AHC，或确认 GE Mark V Spares Cross-Ref 允许同 G3 代替代后缀
· 品牌：GE（Speedtronic — Mark V Turbine Control）
· 系列：Mark V — RTBA G3 Relay Trip Bus Amplifier / Output Driver Board
规格参数
| 参数项 | 规格值（典型 DS200RTBA G3 系列，以 G3AHC 常见配置为准） |
|---|---|
| GE 型号 | DS200RTBAG3AHC |
| 模块类型 | RTBA — Relay Trip Bus Amplifier (Protection Trip Output Driver) for Mark V Rack |
| 适用系统 | GE Mark V Speedtronic Gas/Steam Turbine Control & Protection（插 Mark V 控制机架左侧/指定 RTBA 槽位，TMR 架通常 1~2 块） |
| 逻辑输入 | 来自 Mark V Core/VCMI 保护逻辑表决输出（TTL/CMOS 电平，三取二表决后经隔离入 RTBA） |
| 驱动输出 | 每通道光耦隔离驱动外部继电器线圈（常见 24VDC / 48VDC / 125VDC 线圈，依现场端子排配外部继电器如 Potter & Brumfield 系列），典型每板 6～12 个 Trip 点 |
| 隔离电压 | 逻辑侧 ↔ 继电器驱动侧 ≥2500V～4000V（光耦 + 独立电源域） |
| 保护元件 | 每通道串联快熔熔丝(FUSE — 通常为 3AG 1A~5A 玻璃/陶瓷保险丝可视窗)，LED 指示通道 Energized / Fused OK |
| 状态指示 | PWR（板供电）、各 Trip 通道 LED（亮=线圈驱动激活 / 熔丝完好），FAULT / Healthy LED（依版本） |
| 反馈/诊断 | 继电器驱动状态可回读至 Mark V Diagnostic（Trip Output Verification），熔丝断报 “RTBA Fuse Fail Ch X” |
| 供电要求 | 由 Mark V 机架背板提供 +5V / +24V（依版本），典型功耗 ≤5W |
| 热插拔 | Mark V 机架通常不支持 RTBA 热插拔——须断相应电源/确认机架安全状态更换（TMR 架可先确认 Backup 逻辑覆盖再停单板侧） |
| 工作温度 | 0℃～+60℃（控制柜），存储 -40℃～+85℃，湿度 5%～95% 非凝露 |
| 认证 | GE Energy 汽轮机保护应用规范；设计时考虑 NFPA 85 / API 612 保护链要求 |
| 物理尺寸(参考) | VME 单槽 Eurocard ≈160×100×20 mm（带熔丝座+LED 前窗），重 ≈0.2 kg |
| 配套件 | 外接 Trip Relay（柜内 24/125VDC 继电器）、熔丝备件（对应电流规格）、Mark V Core/VCMI 程序（Trip Logic 在 Core 不在 RTBA） |
产品介绍
在 9E 燃机 Mark V 柜——RTBA G3 把三取二表决后的 Trip 命令转成 24V/125V 线圈驱动，推主燃料切断阀 ESD 继电器和主汽门脱扣电磁阀电源切断。(现场实测发现老 RTBA 最脆弱的是熔丝座簧片疲劳接触不良——运行多年微电阻增大致偶发 Fuse Fail 报警，尤其振动大的燃机罩壳内——建议每次保护试验后目视熔丝窗及轻轻压确认接触。) RTBA 本身不表决，但若它驱动失效 = 保护命令到不了继电器→ 拒动，比误动更可怕（API 612要求保护链可测试且每值可监）。
按 ABC 分类属 A 类关键件：Mark V EOL 超十年，DS200RTBA G3 新造无 LTB 窗口关，市面靠 NOS + 经测拆机（重点测各通道光耦驱动+熔丝路径）。按在线每 TMR 架（或每对冗余柜）至少备 1 块完全一致后缀冷备件，多独立装置建议 N+1——缺它做保护试验都过不了，更别说真实跳车时拒动责任。
应用场景与库存策略
Mark V 燃机/汽机保护链末级驱动——接收 TMR 表决 Trip 令驱动主燃料切断、主汽门脱扣、超驰停机继电器线圈。DS200RTBAG3AHC 故障且无备件时：对应 Trip 点拒动（保护降级）或误发（极罕见，多熔丝断→ 该点不可用），保护试验 Fail。
- 9E/9F/汽机 Mark V TMR 保护柜（配 RTBA G3）（连续运行 7000+h）→ 非它不可（Mark V 专有背板+熔丝/驱动定义锁定）→ 建议：按在线 Mark V TMR 架数（按独立保护柜计）+ 1 块全局冷备（同完整 DS200RTBAG3AHC，含同规格熔丝），存防静电袋+干燥柜，每 24 月做一次通道驱动测试（LED+熔丝通断+外接小负载模拟吸合）。
- 老厂混后缀注意：DS200RTBAG2xxx / G1 代与 G3 物理兼容但熔丝额定/驱动极性/LED 定义可能不同——优先找完全一致 G3AHC；替换需确认 GE Mark V Spares Cross-Ref 允许及现场 Protection Test Plan 覆盖全部 Trip Point 重测。
- 熔丝管理：每块 RTBA 熔丝规格依 Trip 继电器线圈电流选定（常见 3A/5A 快熔）——备件入库配 同规格原厂熔丝(如 Bussmann 3AG 系列) 每板 +2 只备，运行中 “RTBA Fuse Fail” 先换熔丝再怀疑板。
- 配套继电器：RTBA 驱动外部 Trip Relay（柜内 24VDC/125VDC），继电器触点老化粘连同样致保护拒动/误动——建议继电器与 RTBA 同步按动作次数估算寿命，超期主动更换。
真实案例：
东北某 9E 燃机 Mark V TMR 柜配 。运行第 11 年保护试验时发现 #2 燃料切断 Trip 点 LED 不亮、熔丝窗 OK 但线圈无压——初步疑 RTBA 坏。细查发现外接 125VDC Trip Relay 线圈开路（老继电器绕组断），RTBA 实际正常。未订 RTBA 备件（”板不坏只继电器坏”侥幸心理），三月后另一 Trip 点同法查实为 RTBA 熔丝座簧片疲劳致接触电阻 >0.5Ω→ Fuse Fail 报警。原厂渠道 EOL 无新造第三方找同后缀 NOS 件 5 天到。事后修订：Mark V RTBA 按 N+1 设 Buffer Stock + 每板配原规格熔丝 ×(通道数+2)，并建立保护试验前先目视 RTBA 熔丝窗 + LED 记录表。
