描述
产品详情

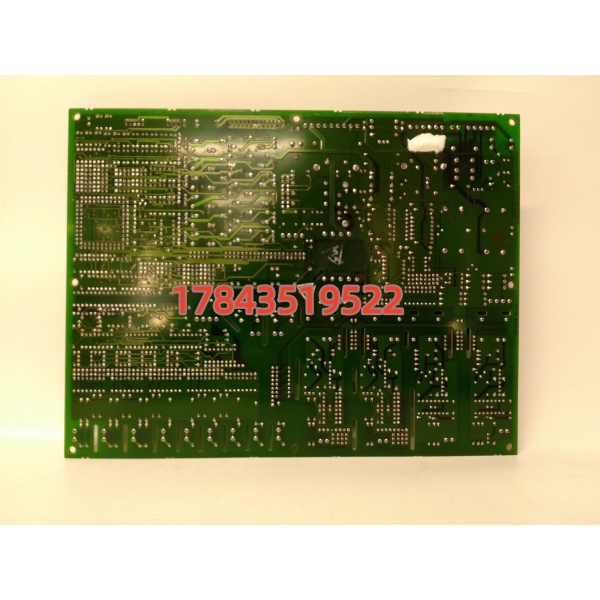

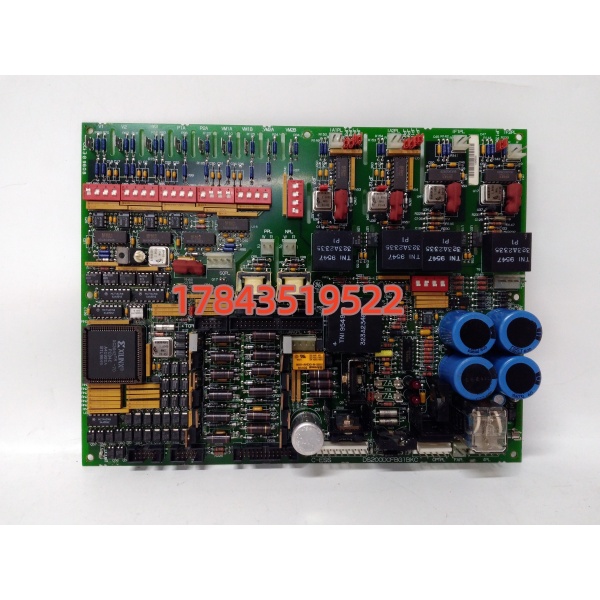

· 型号：DS200DCFBG1BKC（GE Mark V DCFB Board, Rev B, Option KC）
· 品牌：GE（Speedtronic / GE Vernova）
· 系列：Mark V Turbine Control & Excitation System — Internal Interface PCB
规格参数
- 板件名称：DS200DCFBG1B — DC Feedback / Power Interface Board for Mark V
- 完整物料：DS200DCFBG1BKC（B = Revision B；KC = 特定 Option Code 含三防涂层 Conformal Coating 及端子类型，以实物铭牌为准）
- 适用系统：GE Speedtronic Mark V（燃机/汽机/励磁），通常装于 Mark V 控制柜或励磁功率柜内，配合 VCIB（电压控制 I/O）、VME 主架使用
- 主要功能：
- 接收直流环节电压（DC Link Voltage）、励磁电流/电压反馈信号从功率柜 CT/PT/分压电阻
- 信号经板上精密分压、隔离放大器（ISOamp 或线性光耦）调理为 ±10V 或 0–10V 送 Mark V 模拟量输入板（如 VMIVME-3122 或 DS200ADCIx）
- 分配控制电源（通常为 +24V DC 或 +125V DC 经板上稳压转逻辑电平）给邻近 I/O 或继电器
- 输入信号类型：DC Voltage（典型 0–1000V 经外部分压）、DC Current（经外置 Shunt 50/75mV 取样放大）
- 输出信号：隔离 ±10V DC 或 0–10V 对应反馈量，线性度 ≤ ±0.5% FS（典型）
- 隔离电压：输入–输出 ≥ 1500 V RMS（光耦/隔离放大器），通道–电源 ≥ 500 V
- 板上稳压：通常为 +5V / +12V / +24V 逻辑电源（取自柜内控制电源或 Mark V 机架背板 +28V）
- 接口形式：柜内螺钉端子排（Phoenix 风格，依版本 12–24 位），部分版本带小型插头连接内部排线
- PCB 标识：DS200DCFBG1B REV:B、SERIAL NO.、DATE CODE、GE Logo 激光印字
- 安装方式：螺钉固定于 Mark V 控制屏内卡槽或功率柜侧壁（非 VME 插槽）
- 工作温度：0 ℃ ～ +55/60 ℃（柜内），存储 -40 ～ +85 ℃
- 三防涂层：KC 后缀通常含 Conformal Coating（耐湿耐腐蚀，适合电厂/海上环境）
- 配套模块：与 Mark V VME 模拟量输入（DS200ADCIx / VMIVME-3122）、励磁调节板（VCIB/DS200EXxxxx）协同工作
产品介绍
DS200DCFBG1BKC 是 Mark V 系统里把大功率直流信号（励磁电压/电流、直流环节电压）变成弱电标准信号的”翻译官”。功率柜 CT 取的 mV 级分流器电压、或高电压经外部分压电阻进来，这块板做二阶 RC 滤波、隔离放大成 ±10V 送 VME AI 卡（VMIVME-3122 或 DS200ADCIx）参与励磁 PID 计算。同时它还分配小功率控制电源给邻近继电器或接口板。因为是模拟调理，受温漂和电解电容老化影响，运行十年以上会出现反馈读数漂移——我遇过励磁电流显示比实测偏大 8%，追因是板上取样电阻温漂超差而非 CT 问题。
跟数字式反馈板不同，这代 Mark V 板是全模拟+隔离放大，无自诊断数字口。换板后建议做三点校准：零位（信号短接看输出 ≈0V）、满度（加已知标准信号看输出比例），在 Toolbox / Mark V 工程文件中微调 Scaling 因子即可，不必动现场 CT/Shunt 变比。
应用场景与行业案例
Mark V 励磁系统最典型痛点：运行中 Mark V 报”Field Curr Feedback Loss” 或励磁自动切手动，模拟量输入卡 OK——追到 DCFB 板输出端悬空或增益异常。另有一次 9E 燃机 Mark V 改造后励磁电流显示值比实测（Fluke 串分流）恒定低 12%，查 DCFB 板上 Shunt 输入侧接线端子松动接触电阻引入，紧固后正常；同期发现老 DCFB 板上隔离运放供电电容鼓包，预防性更换 DS200DCFBG1BKC。
典型场景：
- 9E/9F 燃气轮机励磁系统（Mark V EX2100 早期配合）：DCFB 采集励磁机磁场电流/电压反馈送 VME AI，参与自动电压调节 AVR 闭环。
- 蒸汽轮机 Mark V 控制柜：DC Link 电压反馈调理，用于保护及录波。
- 老 Mark V 保留改造：功率柜升级但控制屏保留 Mark V，DCFB 作为新旧信号接口继续服役。
- 故障排查中转测点：励磁波动时量 DCFB 输入原边信号（确认 CT/Shunt OK）→ 量隔离输出端（确认板增益 OK）→ 量 VME AI 读值，三段定位。
真实案例：南方某 135MW 机组 Mark V 励磁系统运行十四年，大修后开机建压时发现”Field Current Display” 读值为 0 但物理表头（分流器串指针表）显示正常励磁电流。查 VME AI 槽 VMIVME-3122 通道读数 0→追 DCFB 板 DS200DCFBG1BKC 隔离输出端对 0V = 0V（应 ≈ 对应 mV 放大值）→ 短接 Shunt 输入端子 DCFB 输出端仍 0V → 确认板内隔离放大级失效（板上 +12V 运放供电正常）。停机断总电源拆下旧板（拍照记录 18 根端子位置），换新 DS200DCFBG1BKC（同后缀 BKC 带涂层），核对端子→上电量输出端随分流器信号线性变化→Mark V 显示恢复。保运说：”以后励磁反馈丢，先量这块板输出端有没有，别急着怀疑 VMIVME 卡。”
