描述
产品详情

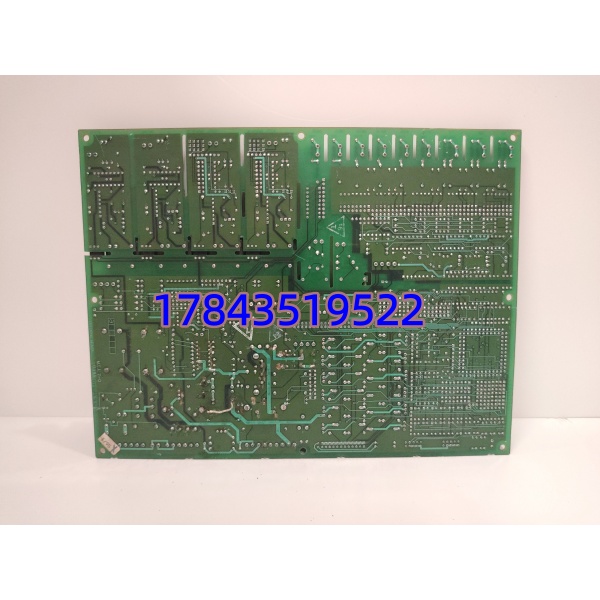

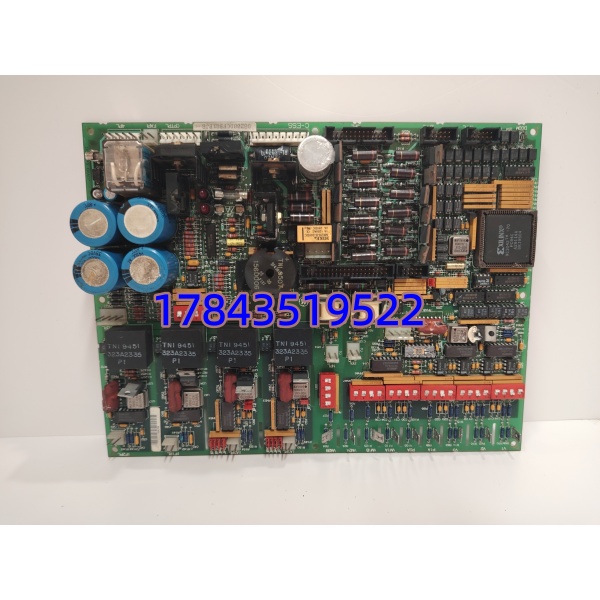

· 型号：DS200DCFBG1BJB
· GE Base Type：DS200DCFB（Mark V DCFB Board — Digital Control Feedback）
· Suffix Decode（GE 惯例）：G1 = Mark V 适用；B = PCB Revision/layout；J = Connector/config option；B = 涂层/无涂层等——换件优先找完全一致的 DS200DCFBG1BJB，或以 GE Mark V Spares Cross-Ref 允许替代后缀（通常同 G1 级可替若 Option 一致）
· 品牌：GE（Speedtronic — Mark V Turbine Control）
· 系列：Mark V — DCFB Power & Control Bus Interface Module
规格参数
| 参数项 | 规格值（典型 DS200DCFB 系列，以 G1BJB 常见配置为准） |
|---|---|
| GE 型号 | DS200DCFBG1BJB |
| 模块类型 | DCFB — DC Control Feedback / Power Conditioning & Bus Interface for Mark V Rack |
| 适用系统 | GE Mark V Speedtronic Gas/Steam Turbine Control（插入 Mark V 控制机架左侧/指定 P1/P2 槽位或专用电源架） |
| 输入电源 | 依 Option：125 VDC ±10% 或 230 VAC 50/60Hz（部分版本双输入 auto-sense），浪涌耐受 IEC 61000-4-5 Level 3 |
| 输出(背板供) | +5 VDC @ 30A 典型（调整 ±5%）、±15 VDC @ 3～5A、+24 VDC 控制侧（给 DI/DO 或 Relay 驱动部分）——严格依原机柜电气图标注 |
| 输出精度/纹波 | +5V ±1% @ Full Load，纹波 <50mVpp（过纹波是 Mark V 随机 Reset 首因！） |
| 保护功能 | 输入 UV/OV、输出 OVP/UVP、过流限流、Thermal Shutdown、Watchdog Feedback to Core/ I/O Processor |
| 状态指示 | PWR (AC/DC Input OK)、+5V/+15V Good LED、FAULT LED、Test Point (TP) 供量电压波形 |
| 总线接口 | 与 Mark V VME 背板或专有控制总线相连，传递 Power Good / Watchdog State / Rack ID |
| 调整/校准 | 板上 +5V 微调电位器（通常 Locked 出厂——现场仅应急调 ±2% max，偏移 >3% 建议换板） |
| 热插拔 | Mark V 机架通常不支持 DCFB 热插拔——须断机架总电源更换（部分冗余电源架允许并列 PS 在线换但 DCFB 含总线逻辑建议全停） |
| 工作温度 | 0℃～+60℃（控制柜），存储 -40℃～+85℃，湿度 5%～95% 非凝露 |
| 认证 | GE Energy 汽轮机控制应用规范；CE / UL (依批次) |
| 物理尺寸(参考) | VME 单槽 Eurocard ≈160×100×20 mm（带散热片/铜柱），前板带 LED + TP，重 ≈0.25 kg |
| 配套件 | 常伴 Mark V 机架用 QC / QB / QD 等 I/O 卡及备用 Rack Power Distribution Terminal Block |
产品介绍
在 9E 燃机 Mark V 柜——DCFB 把 125VDC 变电成干净 ±5V/±15V 喂所有 VME 卡，同时通过 Watchdog 告诉主处理器”电源健康”。现场实测发现老 DCFB 最常见死法是滤波电容 ESR 升高→ 5V 纹波 >100mVpp → VCMI 随机 Watchdog Trip（尤其夏季高温时）。先量 TP 测试点 5V 纹波再换板——很多”CPU 板故障”其实是 DCFB 电容老化。
按 ABC 分类属 A 类关键件：Mark V 整体 EOL 超十年，DS200DCFB 新造无 Last-Time-Buy 早关，市面靠 NOS + 经测拆机。按在线每套 Mark V 机架（或每对冗余柜）至少备 1 块经 Mark V 测试架或实际上电 5V/±15V 输出 OK 的同后缀冷备件，多独立装置建议 N+1——缺它 = 整架无电或反复 Watchdog，一次非计划跳机损失够买一柜子板。
应用场景与库存策略
Mark V 燃机/汽机控制机架核心供电+总线接口——无健康 DCFB = Mark V 机架不 Boot 或运行中间歇 Watchdog Trip。故障且无备件时直接装置停役待料。
- 9E/9F 燃机 Mark V 控制柜（单/双 DCFB 配置）（连续运行 7000+h）→ 非它不可（Mark V 专有背板+Watchdog 绑定）→ 建议：按在线 Mark V 机架数（按独立控制柜计）+ 1 块全局冷备（同完整 DS200DCFBG1BJB），存防静电袋+干燥柜，每 24 月做一次上电+5V/±15V 输出纹波测试（目标 <50mVpp）记录。
- 老厂混后缀注意：DS200DCFBG1BJA / G1BKC 等与 G1BJB 物理同尺寸但 EEPROM/Option 不同——优先找完全一致 G1BJB；替换需确认 GE Mark V Spares Cross-Ref 允许且重新下装/校验机架 Config（极少需但 Watchdog ID 可能需 Relearn）。
- 配套检查：DCFB 依赖柜内 125VDC/230VAC 配电小空开及机架背板簧片——换 DCFB 时量输入电压正常、查背板无氧化（无屑橡皮擦轻洁金手指），上电先量 TP 再插其他卡。
- 电容老化预警：运行 >8 年建议每半年量 5V 输出端纹波（示波器 AC Couple 20MHz BW），>50mVpp 预警考虑备件更换而非现场调电位器硬撑。
真实案例：
西北某 9E 燃机 Mark V 柜，运行第 13 年某启机过程报 “VCMI Watchdog Timeout — Power Quality Suspect”，清报警后可跑。未订 DCFB 备件（”Mark V 电源板不会坏”），两月后热天重载再次 Watchdog → 燃机 Trip。查 DCFB TP2(5V) 纹波达 180mVpp（电容老化），原厂渠道 DS200DCFBG1BJB EOL 无新造第三方找同后缀 NOS 件 4 天到换上恢复。事后修订：Mark V DCFB/QC/QA 类按 N+1 设 Buffer Stock，并建立 DCFB 5V 纹波趋势点检（半年一次示波器录波）。
