产品深度介绍

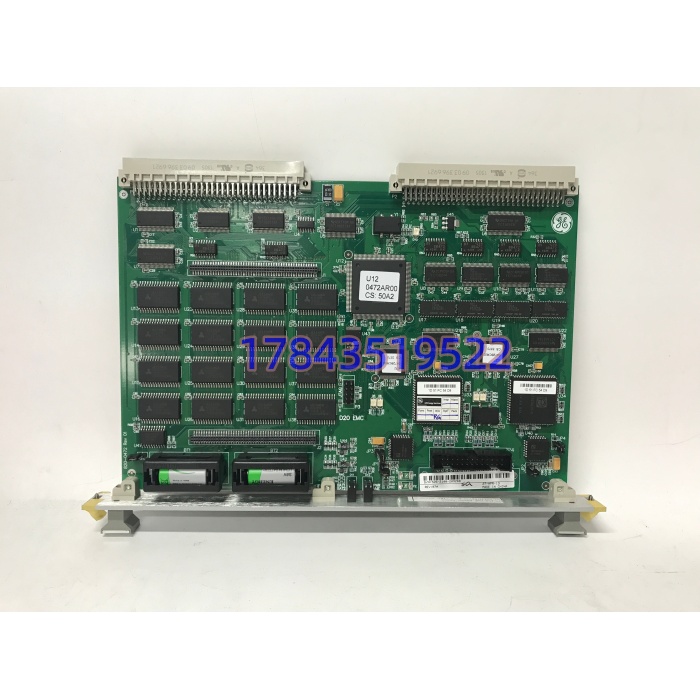

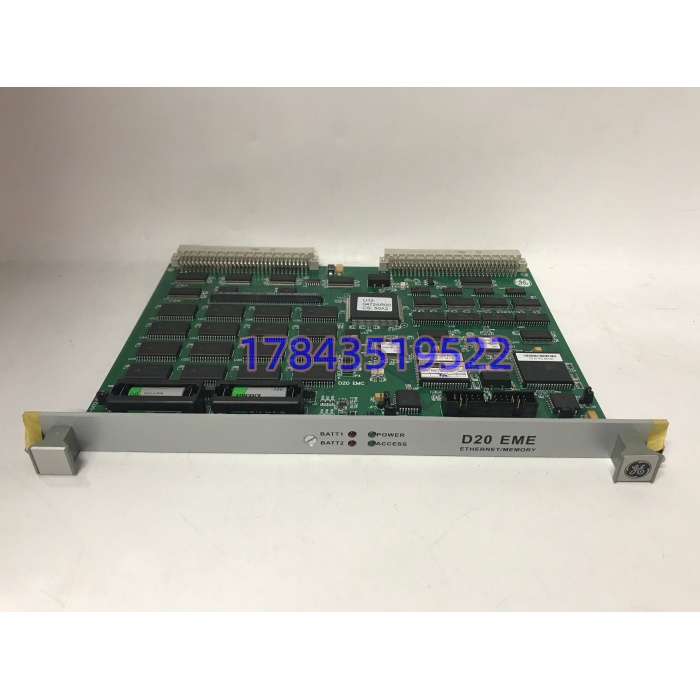

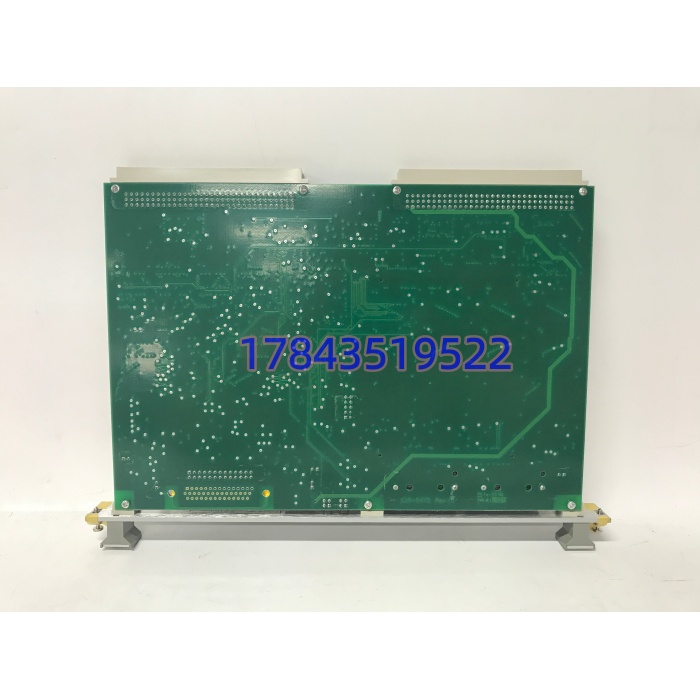

变电站里老 D20 控制器跑得好好的，调度中心一上 IEC 60870-5-104 主站，原板载串口 RS-232/485 带 30 个 IED 轮询直接堵死——这种时候补的就是 D20 EME。它不是 D20 的主 CPU（那是 D20ME/D20ME II），而是插在 D20MX 机箱左侧槽位的”通信+内存补给卡”：一面出 10Mbps 以太网（RJ45 的 10BASE-T、BNC 的 10BASE-2、ST 光纤的 10BASE-FL 依子型号而定），另一面给系统挂 8MB 或 16MB 电池备份 SRAM，把 DNP3 历史点表、SOE 缓冲区、Modbus 映射表从原板载小内存搬出来。GE 在 2021-06-01 把整个 D20/D200ME 组合停单（GER-4844 通告），替代方向指 G500/G100/D20MX，但老站改造不可能整体换机箱，同型号 EME 插回去 Enervista 读配置自动继承 LAN A/B 跳线模式，不用重画网络拓扑。
采购价值一句话：它贵在”老 RTU 接入调度主站零架构改动”。拿普通工业交换机+协议网关拼，省一块卡钱但 D20 内部 NVRAM 点表装不下、SOE 毫秒级时标丢、VLAN 和 10BASE-T 半双工协商还得改主站驱动；D20 EME 是 VME 背板原生件，LAN A/B 双口可配一主一备或一内一外，电池备份 SRAM 掉电保持事件记录。我们拆机件入库筛选用 D20MX 原装机箱+D20ME 主 CPU 搭台，Enervista 下装标准 DNP3 点表，Ping 以太网 24 小时零丢包、拔电池测 SRAM 保持（典型 5 年+）、跳线切 LAN B 主用验证无扰，早期失效筛出率约 3%。比 GE 原厂停单后走 G500 整柜替换（一台机箱换下来连施工带停电损失七位数）省下的不是模块差价，是老站”不动底盘只补网口”的窗口期红利。
关键技术规格
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | D20/D200 VME 以太网+内存扩展模块（Ethernet/Memory Expansion） |
| 型号细分 | D20 EME（基础标识）；526-2116=10BASE-T 媒体接口卡；526-2117=8MB 以太网内存卡；526-2117-ECC=带 ECC 版；526-2118LF=10BASE-FL 光纤媒体卡；526-2115=D20EME2 8MB 内存卡 |
| 以太网接口 | 10Mbps 固定（无自协商），支持 10BASE-T(RJ45) / 10BASE-2(BNC) / 10BASE-FL(ST 光纤)，依子型号 |
| 协议栈 | DNP3 Outstation/Master、IEC 60870-5-101/104、Modbus RTU/TCP、GE LMAP、IEC 61850（需特定固件授权） |
| 内存选项 | 0MB / 8MB / 16MB 电池备份SRAM（部分批次带 ECC），BootROM 1MB 固化 |
| 背板总线 | D20 专用 VME 衍生背板，与主 D20ME CPU 通信 |
| LAN 配置 | 前面/板载跳线设 LAN A（通道1）、LAN B（通道2）工作模式（主/备/独立/环网） |
| 供电 | 背板 5VDC（典型 ≤5W），无外接电源端子；电池为 SRAM 保持电池（可更换） |
| 隔离耐压 | 以太网侧-背板 ≥2kVAC（媒体变压器隔离） |
| 热插拔 | D20MX 运行下不支持带电插拔 EME，需机箱下电更换（SRAM 电池保数据） |
| 诊断 | 前面板 Link/Act LED，Enervista 读模块健康字节、SRAM 电池电压 |
| 工作温度 | 标准版 0~+60℃；宽温版（部分 EME2）-40~+70℃ |
| 存储温度 | -40~+85℃ |
| 湿度 | 5-95% RH 无凝露 |
| 安装 | D20MX / D200 机箱左侧专用槽（Slot 1 类位置），导轨导向+面板螺钉 |
| 尺寸重量 | 约 120×35×110mm（单宽 VME），0.3-0.4kg |
| 认证 | UL / CE / IEC 61000-4 EMC Level IV / IEEE C37.90 抗浪涌 |
| 停产状态 | 2021-06-01 最后接单，GE 替代指 G500/G100/D20MX（GER-4844） |
应用场景与行业案例
“这卡平时 Link 灯闪着没人瞅，真到调度主站改 104 协议、老 D20 只有 RS-485 口，自动化班组长第一句是’买个交换机转一下’，结果 SOE 时标全飘——这种坑填一次记五年。”
- 110kV 变电站 RTU 升级：原 D20 主 CPU 只带 4 个 RS-232/485 串口，新调度主站要 IEC 60870-5-104 双通道冗余，插 D20 EME（526-2116+526-2117 组合）补两个 10BASE-T 口，LAN A 去调度 A 网、LAN B 去调度 B 网，DNP3 点表从原 NVRAM 迁到 8MB SRAM，SOE 缓冲从 512 条扩到 8000 条。
- 水电厂机组 LCU 通信管理：D20 做现地单元，经 D20 EME 的 Modbus TCP 采励磁、调速器、保护 IED，同时 DNP3 Outstation 上送厂级 SCADA，一块卡顶原来两台串口服务器。
- 配网自动化开闭所：城市管廊里 机箱 D20 EME 出 10BASE-FL 光纤（526-2118LF）进环网，避免同轴电缆在强电磁环境里被感应过电压打坏收发器。
- 石化总变电力监控：EMS 系统要同时拿 35kV 进线电表（Modbus RTU）、主变非电量（DNP3）、故障录波（文件传输），D20 EME 多协议并发，不用外加协议网关。
- 海外 EPC 项目存量维护：东南亚某国 2008 年上的 GE D20 变电站群，备件清单里 D20 EME 是高频消耗件，电池备份 SRAM 的保持电池 7-10 年到期失效，定期换卡比换电池省心。
微案例：2023 年 4 月，西南某 220kV 变综自改造，新调度主站 104 通道建不起来，老 D20 只有 485 口经莫迪康网关转 TCP，SOE 时标抖动 ±200ms 被中调退信。旧 D20 EME（526-2116）拆下，RJ45 口内部网络变压器次级漏感超标，10BASE-T 半双工碰撞频发。库存翻出 2015 年 GE 原厂密封 D20 EME 组合（526-2116+526-2117 8MB，New Surplus），旧件拔前用手机拍了机箱槽位、LAN A/B 跳线帽位置（LAN A=Main to SCADA，LAN B=Backup），新件插回、5V 背板上电、Enervista 读配置自动继承、Link 灯转绿、104 主站建链成功、SOE 时标回读 ±1ms，全程 26 分钟。自动化班长原话：”这组合标价 1.6 万我嫌狠，真中调退信一次，两个细则考核+停电损失够买二十套。”
