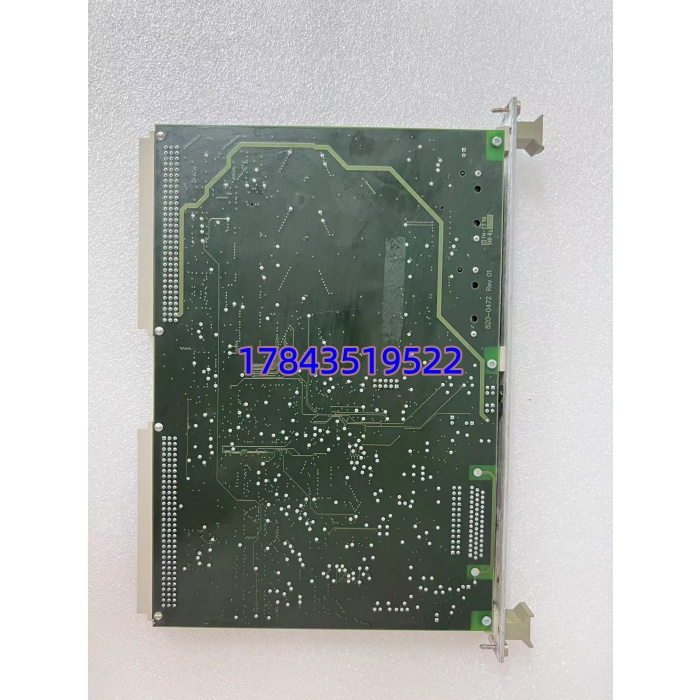

产品详情
· 型号：D20 EME（常见订货号 2400-21004、820-0474 或 526-21xx 系列，以实物标签为准）
· 品牌：GE Grid Solutions（原 GE Multilin）
· 系列：D20 / D200 变电站 RTU 系统 — Ethernet & Memory Expansion Module for D20MX Chassis
规格参数
- 模块名称：D20 EME — Ethernet / Memory Expansion Module
- 典型件号：2400-21004（较常见），另有 820-0474、526-2102-xxx 等变体，功能基本一致内存容量/固件微差
- 安装位置：D20MX 或 D200 机箱最左侧指定插槽（Slot 1 或标识 CPU Adjacent），错误槽位不识别
- 背板接口：D20 专有 VME 衍生背板总线，与 D20 CPU 通信并获取 5 V DC 供电（典型 <5 W）
- 以太网接口：1×RJ45 10Base-T（固定 10 Mbps，无自协商）；可选配 MIC 介质接口卡支持 10Base-FL（ST 光纤）或 10Base-2（BNC 同轴）
- 支持协议：DNP3 Level 2/3（Serial & TCP）、IEC 60870-5-101/104、Modbus RTU/TCP、部分固件支持 IEC 61850（需授权确认）

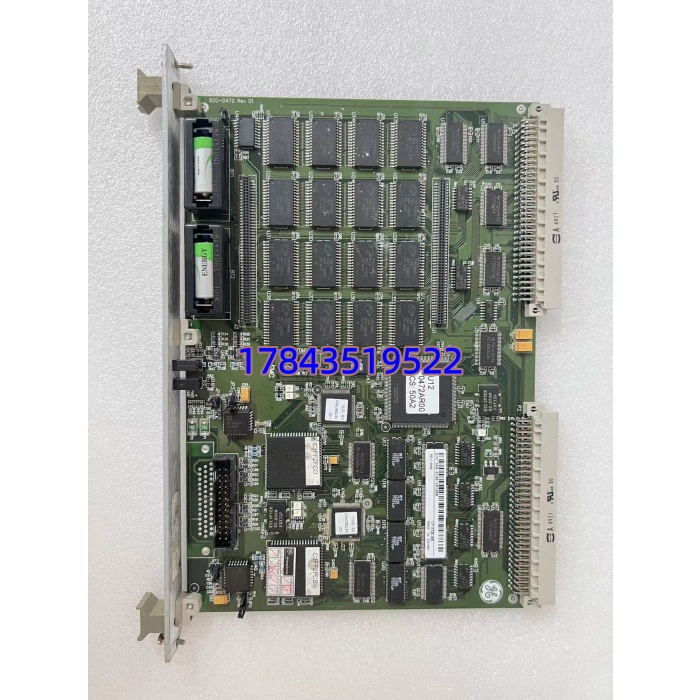

- 内存扩展：板载 BB-SRAM，标准 8 MB（电池后备），可选 16 MB；与 CPU 板原内存叠加，用于存储历史、SOE 及复杂应用逻辑
- 电池备份：板上锂电池或超级电容维持 SRAM 内容（电池寿命约 5~7 年，到期需更换或整体模块替换）
- 串口/调试口：通常复用背板 D20 Link（HDLC）与 CPU 通讯；前面板或可通过服务口接 RS-232 做本地维护（依具体版本）
- 状态指示：前面板 LED — PWR（电源）、RUN（运行）、LINK（以太网物理连接）、ACT（数据收发）、ERR/FAULT
- 配置软件：GE SGConfig / Enervista D20 Configurator（早期用 D20 WorkBench），通过串口或以太网下载配置与点表
- 物理尺寸：约单槽 VME 宽 宽×深 ≈30×180 mm（插于 D20MX 机箱），重 ≈0.25~0.35 kg
- 工作环境：-20 ~ +60℃（运行），-40 ~ +85℃（存储），5~95% RH 无凝露
- 防护等级：IP20（柜内安装）
- 认证：CE、UL 60950-1、CSA、IEC 61850-3/ IEEE 1613（变电站 EMC 等级）
产品介绍
D20 EME 是 GE D20/D200 变电站 RTU 的”网络入口+记忆扩充”卡——老一代 D20 CPU 原生只有串口（RS-232/485 HDLC），接调度 SCADA 要走调制解调器或规约转换箱；插上 D20 EME 后 RTU 直接出 10Base-T 以太网口跑 DNP3 TCP 或 IEC 104 直连站控层交换机，省掉大量前置转换设备。同时它把系统可用 SRAM 从板载小容量扩到 8/16 MB，SOE 事件记录和复杂逻辑不用因内存不够裁剪。
有一点要注意：D20 EME 必须插 D20MX/D200 机箱指定槽位（通常最左紧邻 CPU），插错槽完全不识别。换模块时注意板上锂电池状态——若旧板 SRAM 存了未上载的自定义点表且电池耗尽，换新板后需重新下装配置（建议每次维护 TFTP/串口备份 .d2c 配置文件）。另 10Base-T 是固定 10 Mbps 半双工，现代交换机端口需强制匹配或启用手拉手介质转换器，别指望自适应。
应用场景与行业案例
变电站综自改造最常见痛点：老 D20 RTU 只有串口，调度要求 IEC 104 以太网接入。加 D20 EME 是最低成本合规方案——不用换整套 RTU，插卡配 IP 和 DNP3/104 点表即上线。我遇过因忘记关交换机端口自动协商（100M Full）导致 EME Link 灯不亮、SCADA 不通，手工 forced 10M Half 后秒通。
典型场景：
- 110kV~500kV 变电站综自 SCADA 接入：D20 EME 使 D20 RTU 以 DNP3 TCP/IEC 104 直连站控层网络，取代串口+规约转换器。
- 火电厂升压站/启备变 RTU 改造：保留原有 D20 I/O 机架及接线，只增 EME 模块实现调度数据网接入。
- 水电厂闸门/辅机 RTU 远动通信：扩展内存后支持更大 SOE 缓冲区，记录闸门位置变位精确到 ms。
- 工业配电网 DTU/FTU 后台接入：通过 Modbus TCP 将 D20 采集的 DI/AI 送能源管理系统。
真实案例：西南某 220kV 变老 D20 RTU 原只配串口 HDLC 接当地配电子站，调度要求改 IEC 60870-5-104 以太网远动。计划窗口断电→拔空槽防尘盖→插入库存 D20 EME（2400-21004）→上电 SGConfig 读原 CPU 配置→勾选激活 EME、设 IP/掩码/网关、使能 IEC 104 与 DNP3 Slave、分配点表→下装→Core Switch 端口 forced 10M half→Link 灯绿→调度主站遥信遥测全部刷新。全程 25 分钟，未动一根 I/O 线。
