产品详情
· 型号：D20MX（单槽 RTU 机箱）/ D200 Chassis（多槽 VME 框架，常见 9-Slot）
· 品牌：GE Grid Solutions（原 GE Multilin / GE Digital Energy）
· 系列：GE D20 / D200 变电站自动化控制器系统 — 安装 D20 CPU、D20 EME、I/O、PS 模块
规格参数
- 产品类别：D20/D200 控制器机箱（Controller Chassis / Enclosure with VME Backplane）
- 适用模块：D20 主 CPU（D20-CPU）、D20 EME（以太网+内存扩展）、D20 I/O 卡、D20 PS（电源模块）、MIC 媒体接口卡
- 槽位配置：
- D20MX：通常 1 个 CPU/EME 槽 + 电源槽（紧凑型，非 VME 多槽）
- D200 Chassis：多槽 VME（常见 5/7/9-Slot），Slot 0/1 留给 CPU+EME，其余 I/O 扩展
- 背板类型：VME bus（IEEE 1014）+ D20 私有扩展总线，EME 固定插最左侧 Slot（通常 Slot 0 或 Slot 1 依手册）
- 电源输入：AC 110/220V 或 DC 24/48/125V（经 D20 PS 模块整流为 5V/±12V 背板供电）
- 供电分配：背板向各槽提供 +5V DC（主逻辑）、±12V DC（串口/模拟部分），典型总功率依 PS 模块而定（常 60～150W）
- 安装方式：19 英寸机架安装（EIA），3U 高度（约 133mm），深度 ≈205mm（D20MX）或 ≈254mm（D200 多槽）
- 前面板：模块面板锁紧螺钉 + 导光柱/开窗查看各卡 LED
- 冷却方式：自然对流（无风扇），建议柜内强制风冷保证进出风
- 接地要求：机箱须通过安装耳可靠接柜体接地排（≤4Ω 推荐），背板信号地单点接地
- 工作温度：-20～+60℃（柜内），存储 -40～+85℃
- 湿度：5%～95% RH 无冷凝
- 防护等级：IP20（柜内安装）
- 认证：CE / UL / IEC 60255 / IEEE 1613（变电站环境）
- ⚠ 具体槽位数、深度及电源兼容性以原系统 BOM 和 GE 原厂手册为准，D20MX 与 D200 Chassis 不通用混用
产品介绍

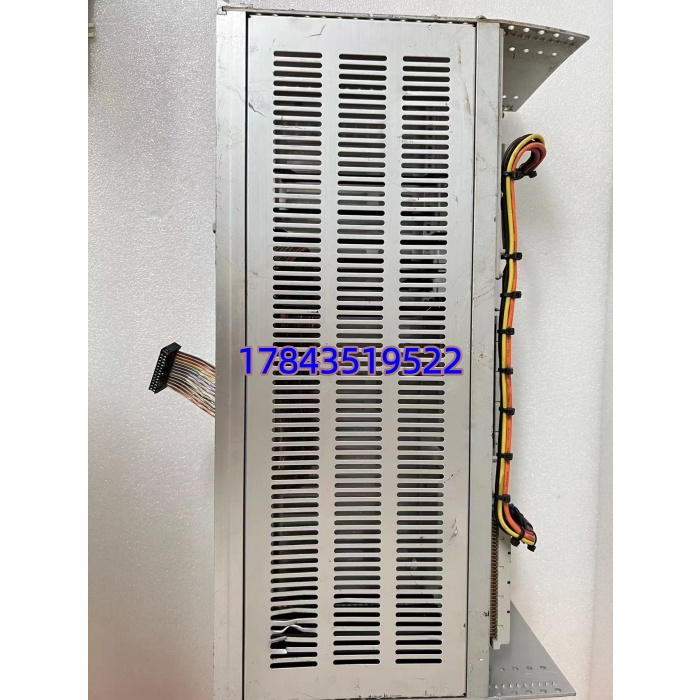

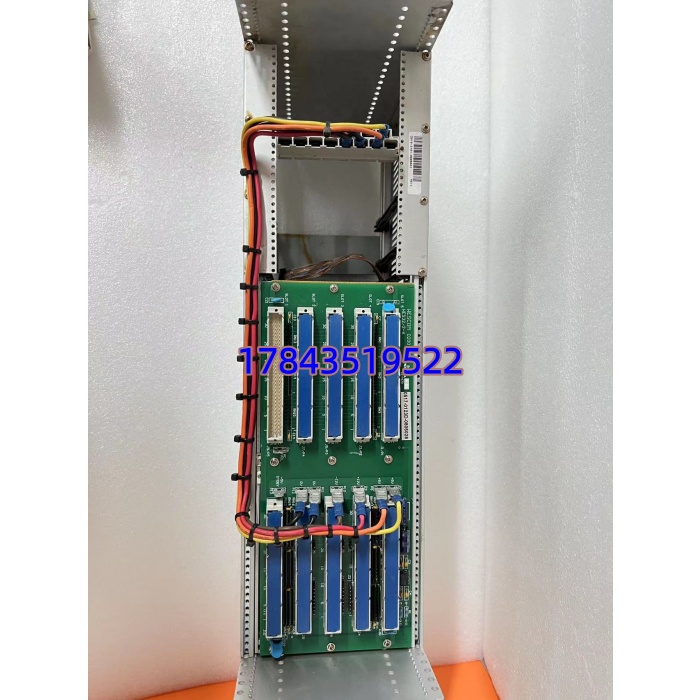

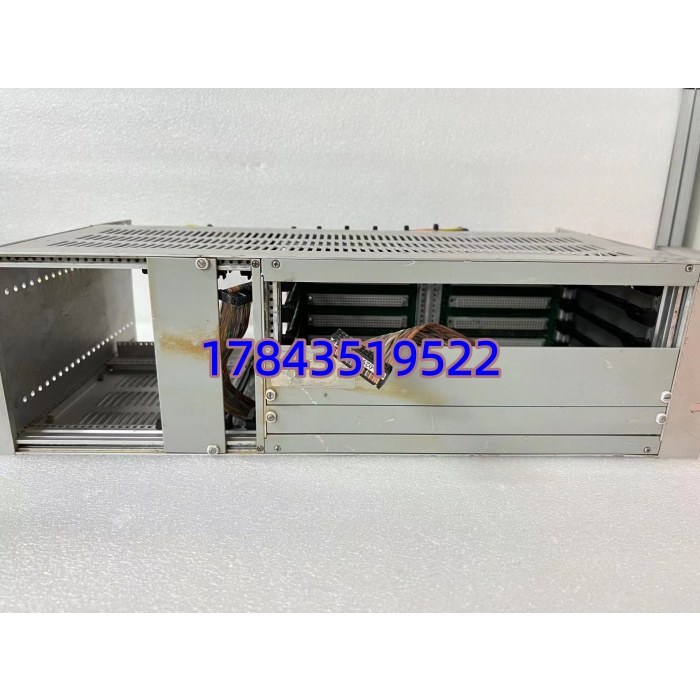

GE D20/ 机箱是 Multilin 变电站控制器的物理框架，简单说就是插 D20 CPU + D20 EME + I/O 的那块 VME 背板机笼。D20MX 是早期单槽 RTU 用小机箱， Chassis 是多槽 VME 版本可扩 I/O 和 EME。框架本身不带逻辑，但背板 JTAG/VME 信号质量直接影响 EME 能否被 CPU 识别——我现场遇过旧机箱背板金手指氧化导致 EME 偶尔报”Module Not Found”，酒精擦金手指或换槽位就好了。
有一点要注意：买框架必须核对是原 D20MX 还是 多槽版，还要确认随框架带的电源模块型号（D20-PS-xx）与你现场直流/交流源匹配。老站改造常出现新机箱到了才发现原 PS 模块插不进新版背板或电源引脚定义变了。
应用场景与行业案例
痛点切入
变电站综自改造中原 D20 机箱背板腐蚀/槽位不足无法加 EME 以太网卡，或电源模块挂掉且无单独可换 PS——整换机箱是最干净的做法。老机箱螺丝锈死、接地不良也是 EMC 干扰的常见根源。
典型场景
- 110kV/220kV 变电站 RTU 柜——原 升级加装 D20 EME 需确认槽位，多 I/O 场合直接换 多槽机箱
- 水电/火电辅网 DCS 远方终端——D20 做 RTU 汇 IED 数据上 SCADA，机箱需 IEEE 1613 抗扰度（商业机箱过不了）
- 存量系统备件替换——原 机箱 EOL，用同规格 或 Chassis（依原设计槽位）1:1 迁移
真实案例
某 220kV 变电场 机箱背板弹簧片疲劳导致 EME 网卡时通时断，SCADA 周期性报”D20 Comm Lost”。原厂交期 8 周，紧急调一台测试过的 同版机箱（含配套 PS 模块），停电将 CPU/EME/I/O 逐一拔出移到新背板、核对地址 DIP 不变、上电——全站通讯恢复。继保工原话：”早知背板也会疲劳，五年一次预防性检查该做。”
