描述
产品详情

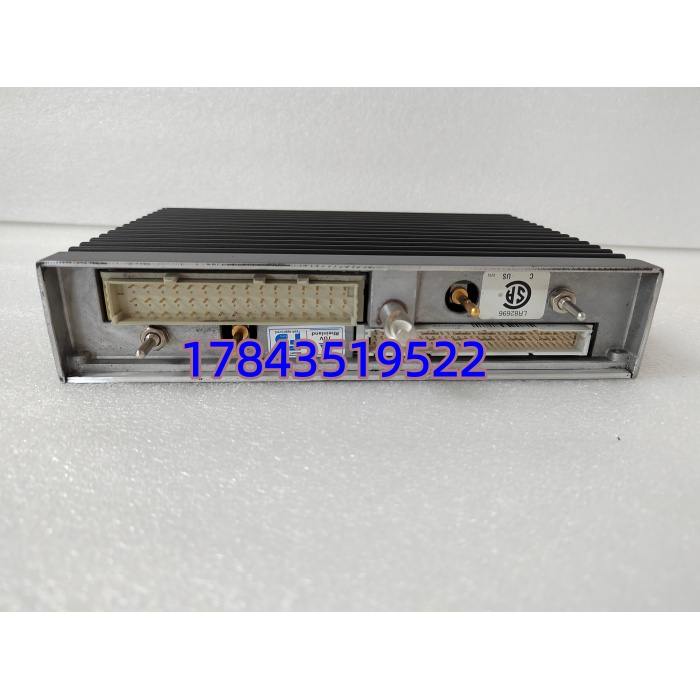

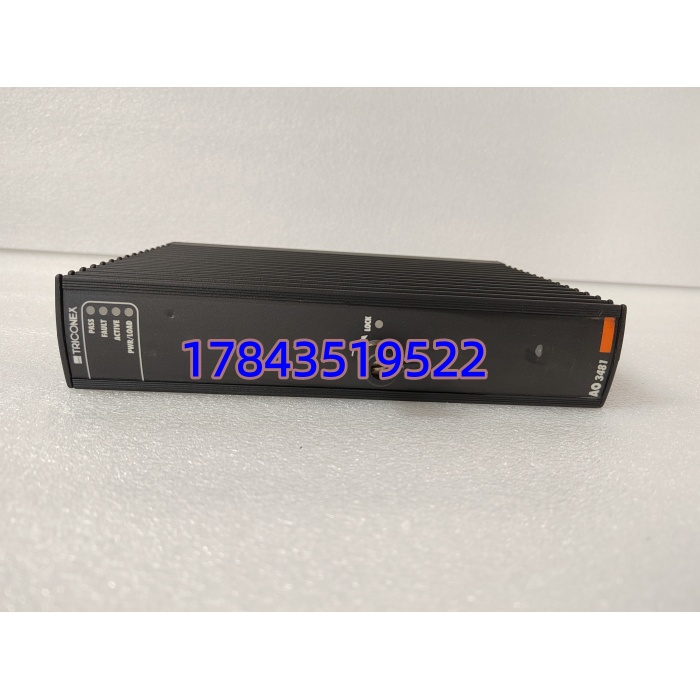

· 型号：AO3481（IC698AO3481）
· 品牌：GE Fanuc / GE Intelligent Platforms（现归属 Emerson Automation — PACSystems）
· 系列：PACSystems RX3i — Isolated Analog Output Module
规格参数
- 完整件号：IC698AO3481（部分标签印 AO3481，采购时建议写全 IC698AO3481）
- 适用平台：GE PACSystems RX3i 本地 I/O 机架（IC698CHSxxx），兼容 CPU 如 IC698PSAxxx、IC698CRE040 等
- 模块类型：模拟量输出（AO），8 通道独立可配置，每通道电气隔离
- 输出信号类型：每通道独立软件配置为 4–20mA、0–20mA、0–10V DC、±10V DC（不可混用同一通道，但各通道可不同）
- 输出分辨率：12 bit + sign（电流 0–20mA: 0–32000 counts；4–20mA: 6400–32000 或 0–4095；电压 ±10V: -32000～+32000）
- 精度：典型 ±0.1% FS @25℃，包括线性/重复性/滞后；温漂 ≤50ppm/℃
- 负载能力：电流模式 max 500Ω（需外部 24V DC 回路电源），电压模式 min 2kΩ 负载
- 外部电源要求：电流输出模式需外接 24V DC（端子 V+/V-），电压模式内部产生不需外供
- 隔离电压：通道-通道 500V DC，通道-背板/地 1500V DC（光耦隔离）
- 更新时间：典型 5ms 全通道刷新（与 RX3i 扫描周期同步）
- 背板取电：5V DC 来自机架背板，典型 300mA；24V 场电独立引入
- 诊断：每通道开路检测（4–20mA 模式）、超量程报警、模块 OK/Fault LED、通道 Fault LED
- 热插拔：支持在线更换（建议确认输出 Hold Last / Default 安全值设定，防阀位抖动）
- 配置软件：Proficy Machine Edition（PME）— 硬件配置里选 IC698AO3481，分配 %AQ 地址
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5%～95% RH 无凝露
- 认证：CE、cULus、FM Cl I Div 2 Groups A-D、RoHS
- 物理：RX3i 标准单槽位，约 168×127×38mm，重量 ~0.5kg
产品介绍
AO3481 是 RX3i 平台上带通道间隔离的 8 路 AO 卡。每通道在 Proficy ME 硬件配置里单独设成 4-20mA 或 ±10V，电流输出要外接 24V DC 回路电源，电压输出不用。跟老 Series 90-30 的 AOG392 不同，AO3481 通道互相隔离（不是共 COM 组），抗地环路干扰更好，适合多回路过程控制。
有一点要注意：换模块时 PME 自动从项目下配置，但 %AQ 地址偏移必须跟你原项目一致——有人新建硬件配置默认地址变了导致现场阀位全乱。另外 4-20mA 开路检测只在回路电源正常时有效，断电或电源反接会误报 Fault，先查外部 24V 再怀疑模块。
应用场景与行业案例
痛点切入：
老线用 90-30 AOG392 共 COM 版，多个回路因现场地电位差引起轻微串扰导致阀位微漂，调零反复做。升级 RX3i 后换 AO3481 隔离版，各通道独立回路电源，共模干扰消失，再没出现多回路互相牵扯的怪现象——这是隔离 AO 存在的核心价值。
典型场景：
- 化工/制药批次装置 — 多路调节阀位给定（4-20mA），隔离防回路间干扰，SOE 可追溯输出异常
- 水处理 — 加药泵冲程、出水流量设定（0-10V 或 4-20mA），8 通道高密度省机架
- 食品/造纸 — 分区温控模拟给定 ±10V 进欧系温控器，RX3i 做集中 PID
- RX3i 老线保留架构 — 替换 EOL 的早期 RX3i AO 变体或 90-30 迁移项目配套
真实案例：
某化工厂 DCS 迁移到 RX3i，原用第三方 AO 卡三块管 22 路调节阀。运行半年出现两路偶发”输出归零”——查是某回路现场接地不良拉低共 COM，影响邻通道。趁大修全换 AO3481，每通道独立 24V 回路电源（Phoenix 隔离电源条分路），PME 设 Safe State = Hold Last。之后再无互扰，操作工反馈”阀位稳多了”。这卡贵在隔离，关键时刻省排查时间。
