描述
产品详情

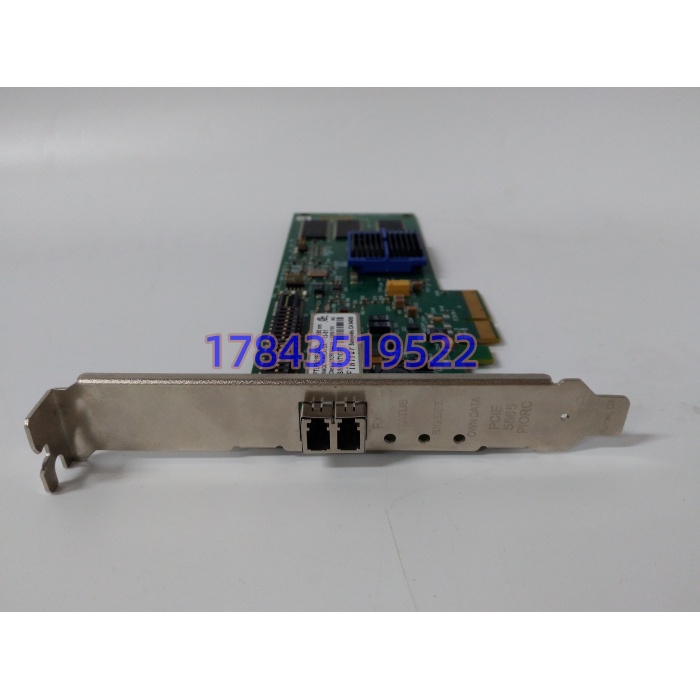

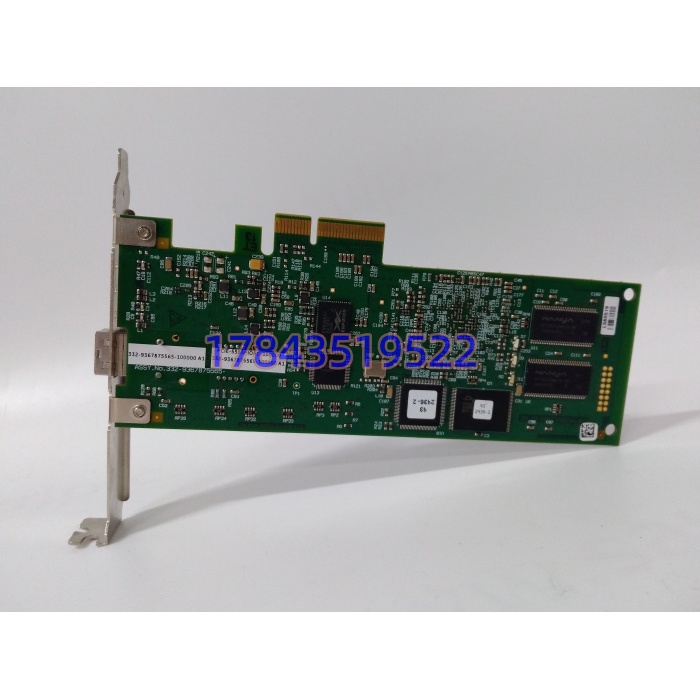

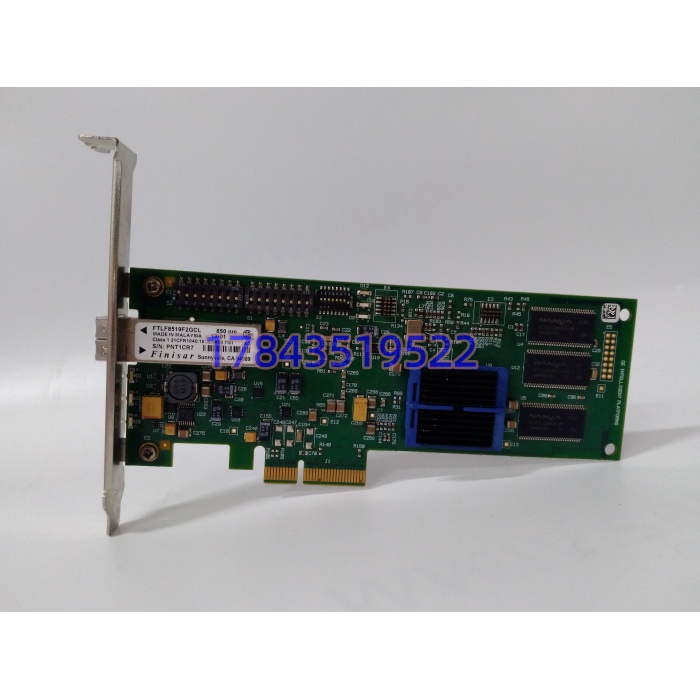

· 型号：PCIE-5565PIORC-100000（系列名 PCIE-5565-PIORC，GE 原厂部件号 350-9367875565-100000 A1）
· 品牌：GE / Abaco Systems
· 系列：VMIC 5565 反射内存
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 总线接口 | PCIe x4 Gen1（2.5 GT/s） | 低剖面，兼容 x8/x16 插槽，非 PCI 老卡 |
| 板载内存 | 128 MB SDRAM | -100000=128MB；-200000=256MB，不能混插代用 |
| 光纤链路 | 2.12 Gbaud 串行 | 动态包 4–64 Byte |
| 实测吞吐 | 43 MB/s（4B包）→ 170 MB/s（64B包） | 受包长影响，非固定带宽 |
| 节点间延迟 | <1 µs（单跳约 400–500 ns） | 256 节点环网仍确定性 |
| 光纤接口 | 双 LC（常见多模） | -100000 默认多模 OM1/OM2，300m；单模需 -101000 等子型 |
| 拓扑与规模 | 环/星/冗余环，最多 256 节点 | 可混搭 PCI-5565、PMC-5565、VME-5565 |
| 中断/DMA | 硬件中断跨节点触发 + 1 路独立 DMA | 零 CPU 占用广播 |
| 供电 | +3.3V ≤1.6A，+12V ≤0.6A（来自插槽） | 典型 7–8W，无外接电源 |
| 工作温度 | 0~55℃ 商业级（工业宽温选配） | 机柜密闭无风冷实测易超 60℃ |
| 软件支持 | Win/Linux/VxWorks/QNX/Integrity | Win10/11 需关驱动强制签名 |
| 物理形态 | 半高半长（Low Profile） | 随卡带全高挡片，工控机注意挡片高度 |
| 生命周期 | 2023-05-04 进入 RPP 受限生产 | 原厂不承诺长期供货，备件靠库存/二手 |
产品介绍
PCIE-5565PIORC-100000 是 GE/Abaco 5565 反射内存家族的 PCIe 节点卡，干的事很单纯：主机往板载 128MB 映射区写一个数，硬件自动通过光纤把这个数刷到环网所有节点的同一地址，反向亦然。没有 TCP/IP 栈、没有握手、没有操作系统调度抖动，适合仿真闭环、多机同步运动控制、燃机控制这类“慢 1 微秒就出大事”的场景。和常规实时以太网比，它贵、带光纤、节点数有上限，但在硬实时一致性上以太网追不上。
坦白讲，这卡现在的新货意义已经不大——Abaco 自己 2023 年把它扔进 RPP 受限生产名单，原厂交期随缘，价格看渠道心情。 现场真正流通的是库存新片、OEM 拆机和翻新件。它和 PCI-5565PIORC（老 PCI 总线）、PMC-5565PIORC（PMC 载板）能混组同一反射内存环，但总线侧不能跨代插：PCIe 卡插不进 PCI 槽，别指望转接卡救场。采购时“PCIE-5565-PIORC”是系列泛称，“-100000”才是定配置的后缀，少看一位数就是另一种货。
应用场景与行业案例
我在现场遇到过最隐蔽的坑：反射内存环网某一个节点 LED 全灭，查了一夜以为是光纤断了，结果是那台工控机 PCIe 插槽 +12V 辅助供电虚焊，板子半死不活，不报故障但环网包偶发丢。这种卡“看起来没坏”比“彻底坏了”更耽误事。
- 航空航天 HIL：飞行模拟器主机+实时目标机+信号调理机三节点环网，姿态解算结果微秒级互享，以太网做不了这么稳。
- 燃机/汽机分布式控制：主控、液压、励磁三台工控机用 5565 环网同步，停机一秒都是几十万燃料浪费。
- 船舶动力训练仿真：机舱多屏台架共享推进参数，强电磁环境下光纤抗扰优于双绞线以太网。
- 军工雷达回波仿真：多通道采集卡与处理节点反射内存直映，避免软件拷贝引入抖动。
- 汽车 HIL 台架：NI VeriStand 主机+电机仿真机+电池模型机组环，硬实时对齐。
前年去东北一个汽轮机调试现场，凌晨 2 点操作侧画面阀位全部冻结，环网 ACT 灯不闪。原厂新卡交期 16 周，现场停一天违约罚金比卡贵 200 倍。我们从库存调一张同后缀 PCIE-5565PIORC-100000 A1，拍铭牌核对：128MB、多模 LC、固件版本同 R4.x，工控机断电插卡、LC 光纤对齐、上电节点 ID 拨码和原卡一致（ID 存 EEPROM 非 SDRAM，换板不用重配），15 分钟环网重新同步。老工程师叼着烟说：这破卡利润早被渠道吃透了，但半夜能顶上的就是好备件。
