描述
产品详情

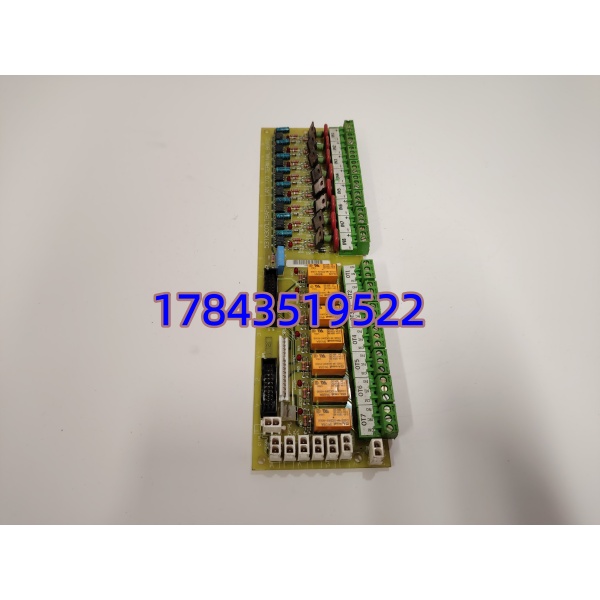

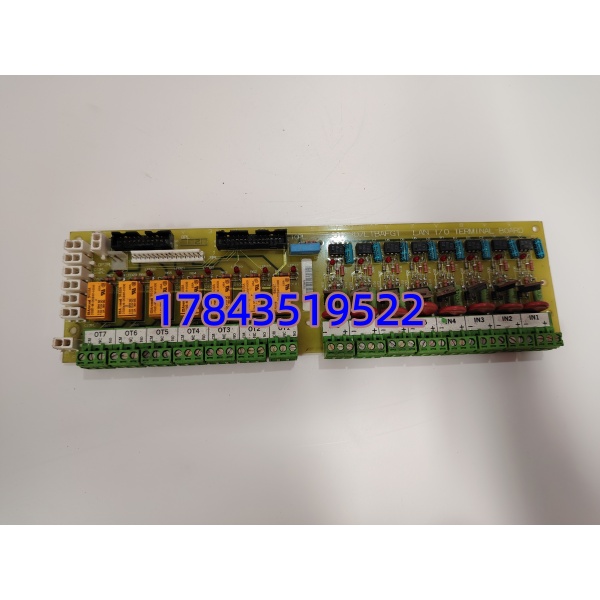

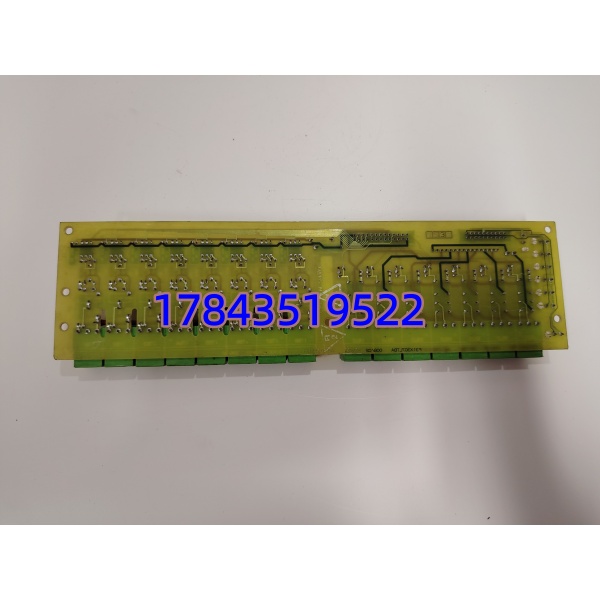

· 型号：531X307LTBAFG1
· 品牌：GE（General Electric — Drive & Automation Legacy Products）
· 系列：531X 系列通用驱动扩展 I/O 接口板（531X307 LAN/TTL Batch & LTB Aux Board）
规格参数
| 参数项 | 规格值 |
|---|---|
| GE 型号 | 531X307LTBAFG1（531X307 系列，”LTB”=Low Tier B，”AFG1″为 PCB Rev/布线变体标记） |
| 产品类型 | 531X 驱动系统数字量 I/O 接口 / 端子分配板（LAN-TTL Batch I/O + Aux Contacts） |
| 适用驱动系统 | GE DC-300 / DC-300P / DC-2000、AC-300、EX2000 系列（需确认驱动控制卡与 531X 机架兼容——以原柜 BOM 为准） |
| 安装位置 | 插入 GE 531X 扩展机架（与 531X111 Pcore / 531X139 PROM 等控制卡同机架），或通过扁平缆与主控卡相连 |
| 信号类型 | 数字量输入(DI)：TTL/CMOS 兼容或 24V 经光耦隔离；数字量输出(DO)：光耦 OC 或继电器接点（依具体跳线配置） |
| 现场接线 | 可拆卸端子块（螺钉或 spring-cage，依出货——常见 12～24 位端子排，标 START/STOP/READY/FAULT 等功能码） |
| 隔离电压 | 现场侧—逻辑侧 光耦隔离 ≥1500 Vrms（依 GE 531X 设计标准 IEC 60747） |
| 供电要求 | +5 VDC / +15 VDC / +24 VDC（取自 531X 机架背板或独立外部电源，依跳线 Jx 设置——换板核对旧板 Jumper 位置！） |
| 指示灯 | 每路 I/O 通常配 LED 指示（Input Active / Output Energized），Board PWR LED |
| 跳线/配置 | 多组 Jumper 设定 DI 电平(5V TTL / 24V)、DO 源/漏型、公共端极性——换新必须照搬旧板 Jumper 设置 |
| 工作温度 | 0 ～ +60℃（工业级，GE 531X 规范） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 安装方式 | 35 mm DIN 导轨（部分 531X 机架为专用卡轨）或 531X 机架插槽导轨，端子块可热拔插 |
| 尺寸(参考) | 约 160×100 mm（531X 标准 Eurocard 半高变种），重量 <200 g |
| 认证 | UL / cUL / CE（随整机驱动系统认证） |
| 配套提示 | 通常需配对应可拆端子块（如 TBxxx 系列）；老旧端子簧片疲劳建议同步更换端子块 |
产品介绍
（E—维护者视角切入）现场实测发现 531X307 这类接口板极少”彻底坏”——真正坑人的是 Jumper 设错或端子簧片疲劳致 DI 启停令时通时断，操作台拍”启动”电机无反应，查半天是 START 点接触电阻大到 800Ω 而驱动卡判为低。531X307LTBAFG1 就是 GE 老驱动机柜对现场的”翻译桌”：把控制柜内 5V TTL 逻辑与外部 24V 现场启停/状态接点通过光耦隔离对接，还提供端子排集中走线，没有它 DC-300 收不到外部命令、EX2000 送不出运行状态。
严格来说 531X307LTBAFG1 中 “AFG1” 是 PCB 布线/元件变体标记——功能等同于同期 531X307LTBAx 其他后缀，但 Jumper 默认位置可能微调，换板第一件事是按旧板逐颗核对 Jx 设置（尤 DI 电平选择、COM 极性跳线），再以短接线模拟 DI 测试 LED 亮再接现场线——别只插上就送电。按 ABC 分类老驱动机柜备件属 A～B 类（停机即停线且 GE Legacy 交期 8～16 周甚至需找 NOS），建议按”每面 531X 机架含 531X307 × 1 件”留 Buffer Stock；若收到 GE Legacy PCN 暗示限产/退市立即 Last-time-buy，一台轧机或挤出线停 4h 损失够买整箱板。
应用场景与库存策略
冶金轧机主传、橡胶挤出线、造纸传动靠 GE DC-300/EX2000 跑——531X307 故障多表现为外部命令拒执行（启停无反应）或状态接点全断（主控室看不到运行/故障），容易被误判为现场按钮故障。
- 冶金/有色金属 — DC-300/DC-2000 主传 531X 机架外部启停/状态接口：非它不可因 531X 控制卡 I/O 不经此板无法引出至 MCC/按钮盒。建议关键驱动柜按”每面含 531X307 机架 × 1 件”留密封冷备，贴 Jumper 设置拍照打印件贴盖内侧。
- 橡塑/造纸 — EX2000/AC-300 辅助传动外部联锁接入：环境湿热加速端子簧片氧化。建议与 Legacy 驱动授权商签 VMI 或现场存 1 件，五年大修做端子扭矩复核（0.5～0.6 N·m）及 DI 模拟通断测试。
- 老柜改造 — 531X307 后缀互换性确认：严格来说 531X307LTBAFG1 可与 LTBAFG2/xxx 功能互换但需核对 Jumper Map——换前拍旧板正反面（全丝印+Jumper 位置）给 GE Legacy 服务或可靠供应商确认，不确定时不盲目购”同名不同 Rev”板。
- 服役 >15 年装置 / GE Legacy 限产：531X 系列外设渐入 EOL/Limited，建议按”在用 531X307 总槽位数 × 1～1.2″启动战略囤货，防静电袋存放控湿（RH<60%），每两年抽检外观及端子弹片弹性（必要换端子块）。
真实案例：华北某铝箔粗轧 DC-300 主传 531X 机架配 531X307LTBAFG1 做操作台启停/急停接入，某次定修后拍”主传启动”无响应——先查按钮盒、查电缆均通，最终量得 531X307 START 端子入光耦脚压降仅 1.8V（正常 24V 回路分压后 >18V 判高），拆板发现一跳线 J3（DI 电平选择）被误碰从 24V 拨到 5V TTL 位致外部 24V 启停不被识别。原库存无同板，代理商从美国 NOS 调货 10 工作日，期间产线单动降速跑旁路。事后将该板升 B+ 类强制备件，每台 531X 机架配 1 件并附 Jumper 设置彩照存档，规定任何插拔板后必须核对 Jumper 位再上电。
