产品详情

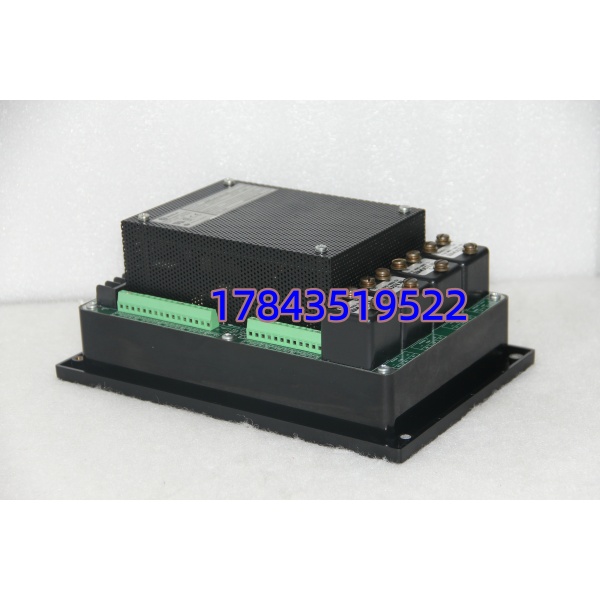

· 型号：269PLUS（依配置后缀区分供电/通信，如 269PLUS-100P-120、269PLUS-101P-240）
· 品牌：GE Multilin（General Electric）
· 系列：269 Series — Motor Management Protection Relay
技术参数
| 项目 | 规格说明 |
|---|---|
| 完整系列型号 | 269PLUS-100P-120（120V AC/DC, 无通信） 269PLUS-101P-120（120V AC/DC, RS-485 Modbus） 269PLUS-101P-240（240V AC/DC, RS-485 Modbus）等 |
| 适用电机 | 低压/中压三相感应或同步电动机，CT 二次侧接入 |
| 热保护模型 | 正/反时过负荷曲线（50/51/49），内置电机热容量 % 跟踪，冷却时间常数可调 |
| 过流保护 | 相过流 51、接地故障 51N（高阻/低阻可选）、堵转 51LR（Lock Rotor），定值范围依 CT 变比 0.5–99.9 × CT Ratio |
| 其他保护功能 | 相不平衡 46、欠/过电压 27/59、欠频 81U、起动次数限制、禁止再起动（Anti-reclose） |
| CT 输入 | 3×相 CT（5A 或 1A 一次侧按变比设定），1×零序 CT（可选） |
| 控制电源 | 100–130V AC/DC（后缀 120）或 200–264V AC/DC（后缀 240） |
| 通信接口 | 部分型号（-101P-xxx）标配 RS-485，Modbus RTU（部分批次支持 DeviceNet 选配） |
| 输出触点 | 通常 3 组 Form C（故障/报警/跳闸可编程），容量 5A @ 250VAC |

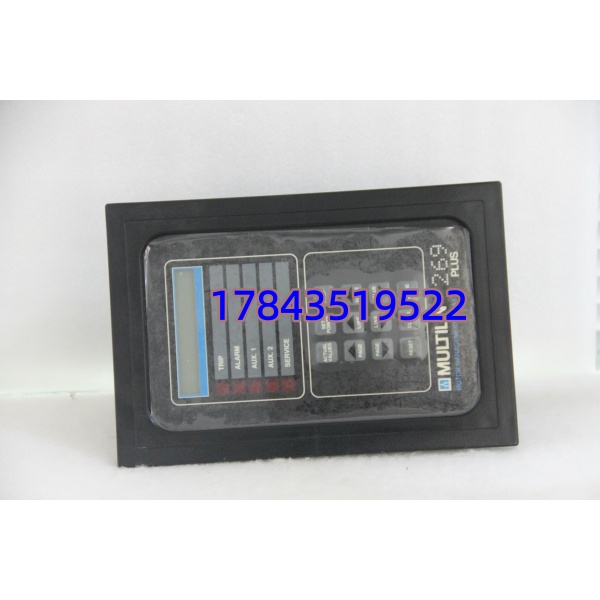

| 前面板 | 2×16 字符 LCD ＋ 4 功能键，显示电流/热容量%/故障记录（Last Trip Cause） |
| 安装方式 | 面板嵌入式（NEMA 4X 门装）或 DIN 导轨适配（依外壳选项） |
| 环境要求 | 操作 -20～+60℃（LCD 建议＞0℃读显），5～95% RH 非凝露 |
| 认证 | UL 508 / CSA / CE，符合 IEEE C37.96 / IEC 60255 电机保护导则 |
| 生命周期 | 部分地区转入 Legacy / Limited Availability，新项目建议评估 GE M60 / SR369 系列 |
产品介绍
去年帮一家造纸厂盘 MCC 柜时发现，他们 2003 年投运的 269PLUS 还在管三台 132kW 主传动电机——原调试工程师离职后没人敢动参数，只因为”它从来没误跳也没拒动”。这就是 269PLUS 的典型定位：把老式热继电器和电流继电器合一，用电机热模型跟踪绕组温升做真正的”反时限保护”而非简单过流，还能记住最后一次跳闸原因（Last Trip Cause），现场排查快得多。严格来说它只在 -101P 后缀带 RS-485 的版本才支持 Modbus 上数采，买之前一定核对贵司现用后缀——120V 与 240V 供电版不互通，插错会烧电源电路。
从采购决策看，它的商业价值不在花哨功能（新一代 SR369/SR750 强太多），而在”今天坏了明天能不能买到、换了要不要重整定”。我们常年跟踪贸易商报价发现：NOS（新古老库存）带测试报告的比裸拆机贵 30%～50%，但省掉现场测不了 A/D 基准漂移返修的隐形成本——对连续生产企业，这点差价远低于一次非计划停机损失。若贵司计划 3 年内做 MCC 数字化改造可同步评估 SR369 迁移；存量设备建议趁还有 NOS 锁定 1～2 台冷备并按原后缀精确匹配。
替换与升级建议
✅ 直接替换（同后缀同供电同通信）
269PLUS-100P-120 ←→ 269PLUS-101P-120（仅差有无 RS-485，硬件引脚兼容，换装后重核参数一致即可投运，工作量 ≈15 分钟/台，无额外成本）
⚠️ 软件兼容（需改配置/重整定）
GE SR369 / SR469 / M60（Motor Protection Relay 新代）→ 保护原理向上兼容但：需重新用 EnerVista 软件组态、CT 变比/热时间常数重新录入、端子排定义部分不同（通常需改少量控制回路接线），改动工作量 ≈半天/柜＋整定验证，硬件不 pin-to-pin 替换。
❌ 硬件不兼容
老式 269 非 PLUS 版本（269 机电式或早期电子式）外壳开孔尺寸不同，不能直接塞入；ABB REF 或 Siemens 7SJ 系列完全不兼容，只能整体改柜。
