描述
产品详情

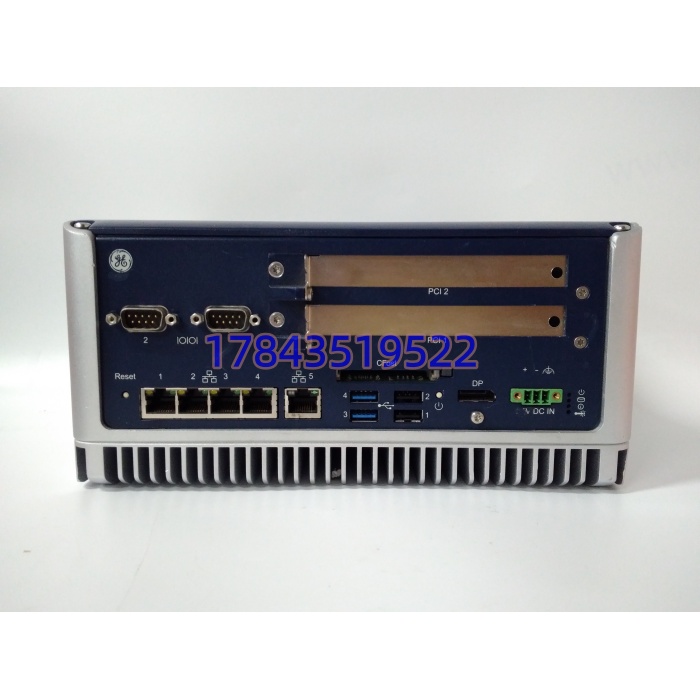

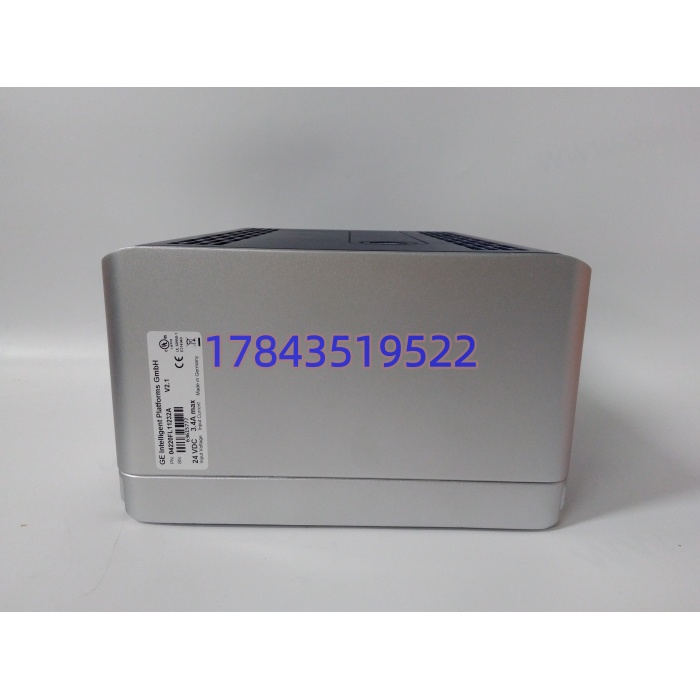

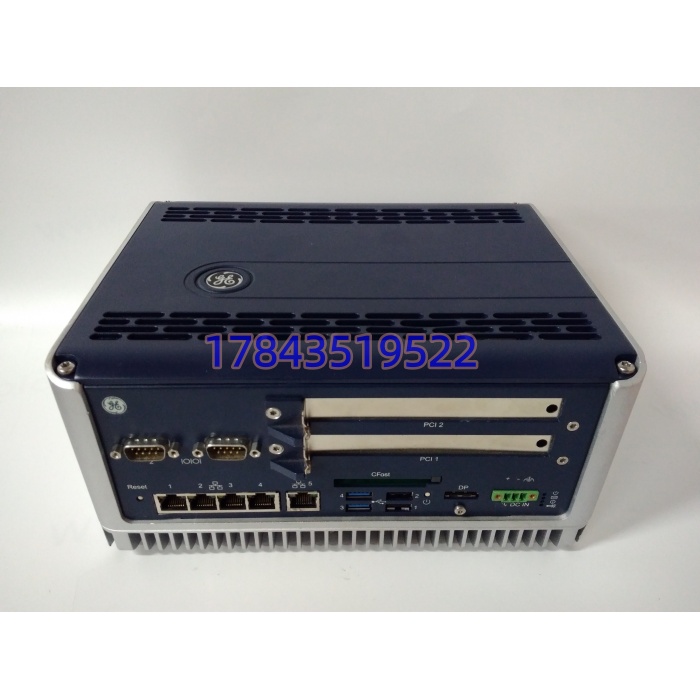

· 型号：04220FL11232A（RXi-042）
· 品牌：GE（现 Emerson 工业自动化承接备件线）
· 系列：PACSystems RXi
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块身份 | 04220FL11232A，RXi-042 嵌入式工业控制器 |
| 同系对照 | RXi-042（04220FL11232A） → RXi-142（14220CA11232A，官方指定替代） |
| 产品类型 | Compact 金属机箱嵌入式控制器（非 3U CPCI 卡、非 DIN 导轨模块） |
| 处理器 | Intel Pentium Dual-Core G3902E @ 1.6 GHz（非 32 位 RISC、非 486） |
| 内存 | 4 GB DDR3L（ECC 视批次），512 KB NVSRAM 掉电保持 |
| 存储 | 32 GB 工业级 SATA SSD（系统+程序），无机械盘 |
| 以太网 | 4×10/100/1000Base-T RJ45（Modbus TCP / DNP3 / IEC 61850 / TCP-IP） |
| 串口 | 2×DB9 RS-232/485（Modbus RTU / DF1 ASCII） |
| 扩展 | 2×PCI 半长槽（可选配通信/运动卡），2×USB 2.0 |
| 供电 | 24 VDC（18–30 VDC），3.4 A max，≤25 W，无 220 VAC 直供 |
| OS | Windows Embedded Standard 7 或 GE RTX 实时子系统（固件 V3.x 常见） |
| 安装 | 面板/导轨支架固定，IP20，170×170×55 mm，约 1.2 kg |
| 工作温度 | -20~+55 ℃（工业级），存储 -40~+85 ℃ |
| 诊断 | 前面板 PWR / HDD / NET1-4 / COM LED |
| 生命周期 | GE 原厂 Obsolete，官方 FAQ 指定由 14220CA11232A（RXi-142）替代；Mark VIe 平台本身 GE Vernova 仍按 Extended Lifecycle 提供组件级支持 |
| 适配场景 | Mark VIe 辅助节点、RXi 边缘站、iFIX 宿主、协议网关 |
产品介绍
从维护者视角切：RXi-042 这种件在 Mark VIe 柜里最容易被忽略，因为它不在控制关键路径上——VCMI/VTUR 跑保护，RXi-042 跑的是历史归档、iFIX 画面服务、把 Modbus TCP 转给 DCS 的网关活。但它挂了的表现很阴：ControlST 里 Mark VIe 控制器本身 OK，但运行工发现趋势曲线断档 4 小时、iFIX 画面标签 Quality Bad、电网 DCS 侧少了一路汽机参数镜像。在某个 9F 燃机联合循环项目里碰过：04220FL11232A 的 32 GB SSD 写寿命耗尽变只读，Windows Embedded 起不来，RXi 节点离线，iFIX 历史库断档，热工班查了一天以为 Mark VIe 控制器通信故障，最后才发现是这台”不关键”的边缘机。
它严格来说只在同固件大版本内向后兼容：FL11232A 配置尾对应的 BIOS/GE RTX 版本和 RXi-142（14220CA11232A）不完全一致，跨代替换要重装镜像和授权（iFIX/CIMPLICITY 许可证绑机器指纹）。供应链上 GE 原厂 Obsolete，2026 年渠道价分三档：拆机 4000~7000 元、翻新 7000~11000 元、NOS 12000~18000 元（部分商虚高挂 12500 元参考价）。 新项目选 RXi-142 或 RX3i 新 PAC；但存量 Mark VIe 站硬迁要动 ControlST 外围节点配置、iFIX 数据源重绑、Windows 嵌入式授权重签，工程费是单台 RXi-042 的 15 倍以上。留 1 台原厂近 5 年批次做 A 类冷备（连带 iFIX/RTX 授权码备份 U 盘同存），比停一次燃机历史归档断档重做 SQL 链接划算 10 倍——边缘节点不参与 SIL 但趋势断档让一次调频考核申诉都拿不出证据。
应用场景与库存策略
RXi-042 挂掉的表现不是”跳机”，是”数据暗病”：趋势断档、SCADA 镜像少一路、iFIX 切换主备时丢连接，等电网考核退回才倒查到这台小铁盒。
- 9F/9E 燃机 Mark VIe 辅助节点（iFIX 宿主+历史归档）：每套 Mark VIe 配置备 1 台冷备，原厂 NOS 或授权翻新，库龄 ≤5 年，每年上电测 SSD 健康+网口连通，备件袋绑定授权码备份。
- 水电厂机组状态监测（RXi 跑 Bently System 1 边缘采集）：04220FL11232A 非它不可（老 System 1 版本认 G3902E+Win Emb Std7），A 类备件，安全库存 1 台/每 2 在线机组。
- 石化压缩机站协议网关（Modbus TCP→DCS）：建议供应商 VMI 代管，再订货点 = 在线台数×0.3 向上取整。
- 可容忍 8h 停机的市政污水 SCADA 边缘：自身零库存但合同锁 72h 发货违约条款。
- 院校涡轮仿真台：别囤整机，留 1 台样片讲 RXi 架构即可。
真实案例：2024 年华南某 9F 燃机联合循环厂，Mark VIe 柜外独立 RXi-042（04220FL11232A，2016 年产）32 GB SSD 写满坏块变只读，Windows Embedded 卡开机 LOGO，iFIX 历史库断档 7 小时，电网一次调频考核申诉时趋势曲线缺段被驳回。库存系统”04220FL11232A”有 1 台，到货是 RXi-142（14220CA11232A），插上硬件能起但 GE RTX 镜像不兼容（FL11232A 配置尾的 BIOS 设置不同），iFIX 授权绑旧机器指纹也过不了。从上海保税仓调原厂 2019 批次 04220FL11232A NOS，专车 6 小时，停机 5 小时（含重灌 RTX 镜像+恢复 iFIX 数据源），按考核折机会成本约 15 万。之后 ERP 主编码锁”04220FL11232A”且属性强制填固件 V3.x 和 iFIX 授权版本，RXi-142 单列作”升级替代需重签授权”不许直插互代。
