产品详情

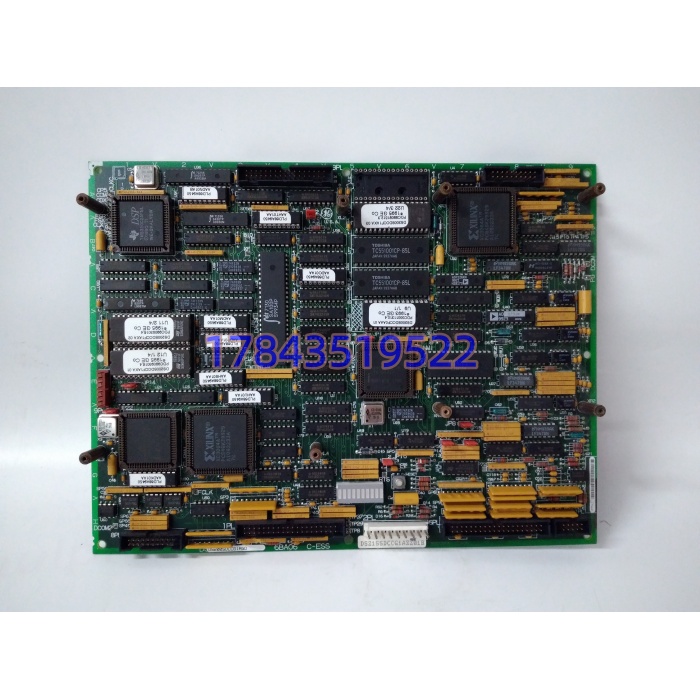

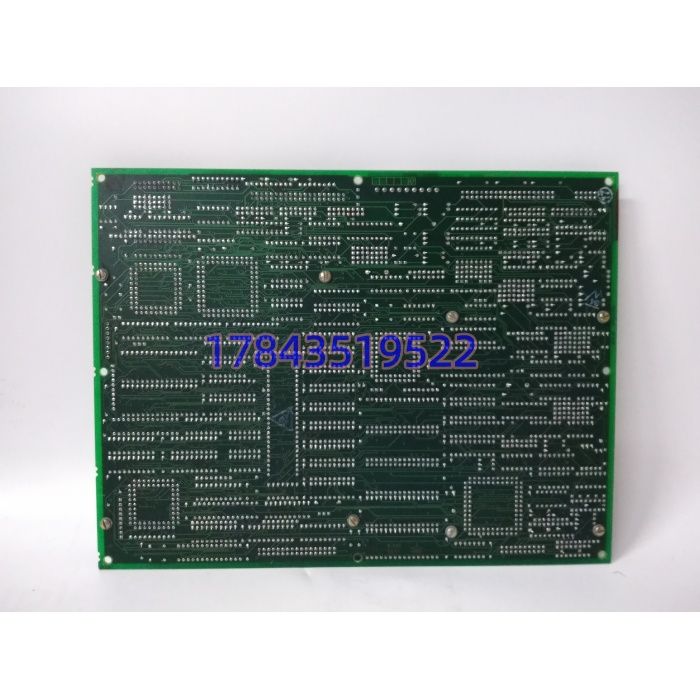

· 型号：DS200SDCCG1AGD（Mark V） / DS215SDCCG1AZZ01B（Mark VIe）
· 品牌：GE
· 系列：Speedtronic Mark V / Mark VIe
规格参数
| 参数项 | DS200SDCCG1AGD（Mark V） | DS215SDCCG1AZZ01B（Mark VIe） |
|---|---|---|
| 板系 | DS200（VME 背板） | DS215（Mark VIe 背板） |
| 处理器 | 3×16 位微处理（DCP/MCP/CMP）+TMS320C25 DSP | 多核 PowerPC/RISC 架构（固件定义，非 68000） |
| 内存 | 双口 RAM + 4 EPROM(U11/U12/U22/U23) + EEPROM(U9) | 双端口 RAM + Flash，配置存 ControlST 工程 |
| 供电 | 24 VDC ±10%（背板） | 24 VDC ±15%（背板） |
| 适配机架 | TCDA 等 Mark V 主控/驱动柜 | TCHB/TCHA Mark VIe TMR 机架 |
| 通信 | UDH、Genius Bus、RS-232/485、背板 VME | TurbineNet 千兆、Modbus TCP、OPC UA、PTP 光纤同步 |
| 冗余 | 单通道，靠机架级 TMR 三板投票 | 板级 TMR，必须成对/三块启用 2oo3 |

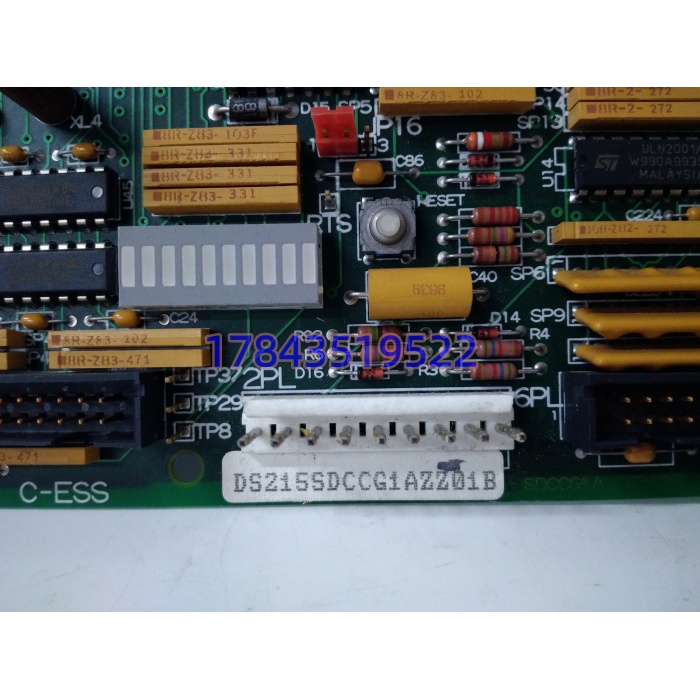

| 指示 | 10×LED（正常左右交替闪，故障 BCD 报码） | 多色 LED（PWR/RUN/COMM/FLT） |
| 连接器 | 1PL/2PL/3PL/6PL/7PL/8PL/9PL/11PL 等 | Mark VIe 专用背板插针+前出 RJ45/光纤 |
| 涂层 | 普通敷形涂层（G1AGD） | 依后缀 AZZ01B 普通工业涂层 |
| 工作温度 | -40～+70 ℃（柜内） | 0～+60 ℃（典型工业级） |
| 尺寸/重量 | 约 175×100×60 mm / 0.8 kg | 依 VIe 板型，约 1.5 kg 级 |
| 状态 | Mark V 整体 discontinued，渠道 NOS/翻新 | Mark VIe 仍活跃供货但 AZZ01B 尾缀随 PCN 流转 |
| 参考手册 | GEI-100029 | GEI-100xxx VIe 系统手册 |
产品介绍
从维护者视角看，SDCC 这块板最坑的不是它坏，而是它“半死不活”——Mark V 的 DS200SDCCG1AGD 上 10 个 LED 还在轮流闪，看起来像正常，但 DCP 那颗 80C186 跑飞后 UDH 通讯时通时断，EX2000 励磁偶尔报“Drive Comms Lost”，仪控班查通讯查三天，最后扎背板发现是板载 EEPROM(U9) 参数区校验位翻转。现场实测发现，老 Mark V 跑过 20 年的 SDCC，故障 70% 出在 EPROM 插座氧化和 EEPROM 掉参，不是芯片烧毁。
严格来说，DS200SDCCG1AGD 只在同 Rev 级（AGD→AGD）且原板 4 颗 EPROM 拔过来插上新板时才算“同参替换”；拿一颗裸 NOS 板直接插上去，不开 Toolbox 下 EPROM 内容，开机必报 config mismatch。对 DS215SDCCG1AZZ01B 则反过来：它不吃 EPROM，配置在 ControlST 工程里，换板后从工程下装+同步光纤对时即可，但必须和同机架另两块固件版本一致，否则 TMR 表决会报“version split”。采购 TCO 层面，一张 Mark V SDCC 贸易商 NOS 几万、翻新旧件万级；Mark VIe 的 DS215 原厂新件贵但仍在产。机组若还要跑 5 年以上且是 Mark V，SDCC 必须按 Last-time-buy 备；若已规划改 VIe，别再囤 DS200 板，钱该花在 VIe 备件和改造工装里。
应用场景与库存策略
SDCC 抽风的表现是“控制逻辑还在跑、跳闸没误动，但励磁微调开始漂”，比纯电源板坏更阴险——运行人员看到的是负荷轻微摆动，不是报警。
- 9E/6B 燃机 Mark V 机架（EX2000 励磁）：DS200SDCCG1AGD 是驱动柜主脑 → 非它不可（VME 背板+EPROM 老架构）→ 建议每对 TMR 机架按“3 槽位+1”冷备 1 件 A 类，且备件必须带同型机原 EPROM 克隆件或 EEPROM 参数备份，裸板不算备件。
- 老石化压缩站 AC2000/DC2000：SDCC 管 IGV 和励磁桥 → 单机架运行的非冗余改机，备 1 件裸板+1 份 EEPROM 读备份。
- Mark VIe 改造项目（原 Mark V 升 VIe）：DS215SDCCG1AZZ01B 进 TCHB 机架做 TMR 核心 → 它和 DS200SDCCG1AGD 物理不互通，改造期两套系统并行时分别建账，别把 DS200 备件池和 DS215 备件池混管。
- 跨代过渡期（Mark V 主控+Mark VIe 辅机）：两号并存很正常，库存标签必须写清“仅限 Mark V 用”或“仅限 Mark VIe TMR 用”，采购单混写“SDCC 一件”会被供应商发错代次。
- 海外 UL/NRTL 项目：Mark VIe 的 DS215 铭牌要 cUL，老 Mark V 板多已超认证追溯期，改造项目单独买 DS200 板不进新柜审计，只用于原柜维修。
真实案例：华东某 6B 燃机 Mark V 机架龄 22 年，某次负荷 40 MW 时 EX2000 偶发“Field DVR Comms Lost”，复归后正常，三天出现五次。仪控班先换 DCFB 电源板（上一轮经验），没好；再扎 背板，发现 EEPROM U9 读参校验错但 LED 仍交替闪。库里有一件 NOS，但裸板无 EPROM——主管让把旧板 4 颗 EPROM 拔下插新板，开机 Toolbox 读参一致，故障消失。一次非计划降负荷按气电峰段折算机会成本约 60 万，一件 NOS 板+EPROM 移植工时合计成本不到三万。该厂之后把 SDCC 提级 A 类，每台机冷备 1 件 NOS 板并另存一套 EPROM 克隆片独立保管，避免“板到了 EPROM 氧化拔不下来”的二次事故。
