描述
产品详情

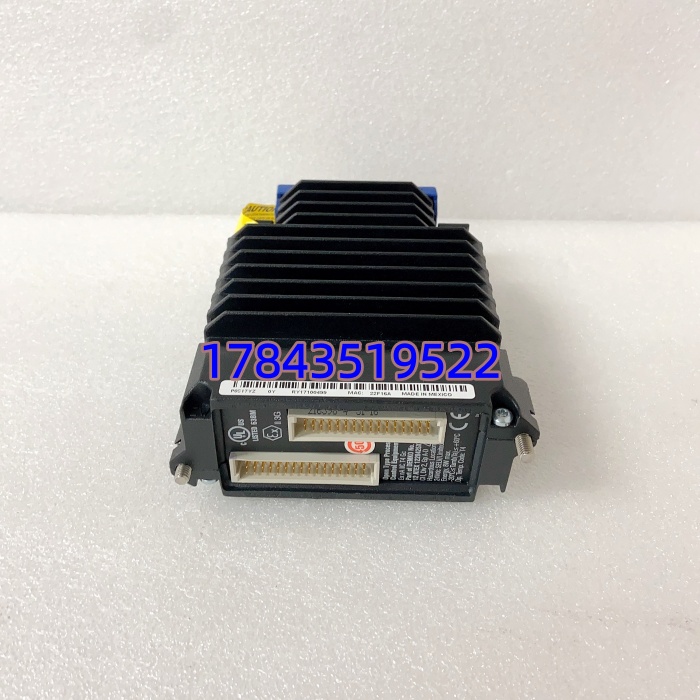

· 型号：FCP270（P0917YZ — 标准温度、带双光纤端口、现场安装外壳）
· 品牌：Foxboro（现 Schneider Electric Process Automation）
· 系列：I/A Series DCS — 现场控制处理器（Field Control Processor），取代 FCP240/FCP260
规格参数
- 产品型号：FCP270 Field Control Processor
- 订货号：P0917YZ（标准温度版，-40~+70℃ 工作，铸铝现场安装外壳，双 100Base-FX SC 光纤口）
- 处理器：Motorola/Freescale PowerPC 系列，主频 433MHz（依固件版本略有差异）
- 内存：非易失 Flash 32MB（CP 数据库/组态存储）+ SDRAM 64MB（运行时），需核对具体 Rev 是否为 32/64MB 组合
- 控制网接口：2× 100Base-FX 光纤以太网（SC 型接头），接入 Foxboro Mesh Control Network，支持冗余环网
- 现场总线：2× HDLC 串行口，默认 2Mbps（兼容 268Kbps），直接挂 FBM 200 系列，单口 ≤32 个 FBM，配 FEM100 扩展最多 128 个
- 冗余支持：1:1 热备（Primary/Standby），自动无扰切换，程序与数据库实时镜像，切换时间典型 <100ms
- 供电：24V DC（范围 18–32V DC），典型功耗 8.5–12W，带反极性保护

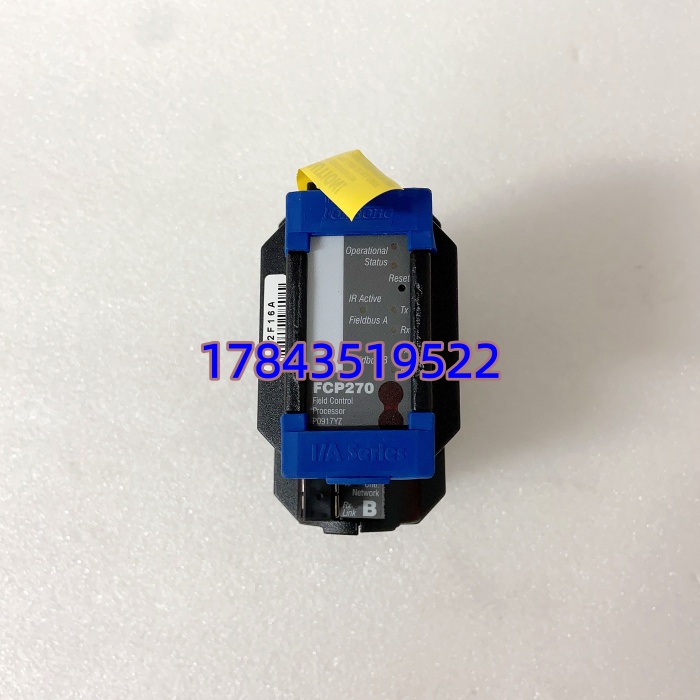

- 状态指示：LED 显示 Power / Run / Error / Mesh Link/Act / Sync（冗余同步），便于柜门不开盖初判

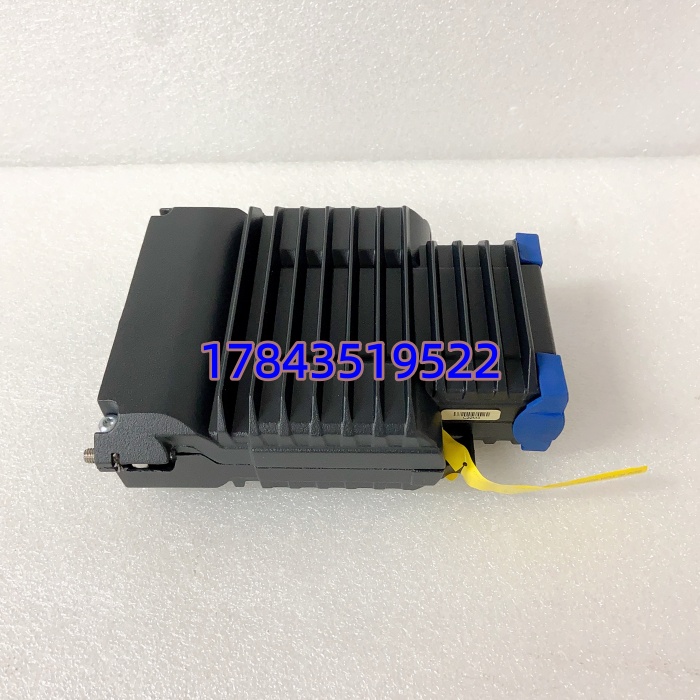

- 安装形式：现场安装铸铝外壳（NEMA 4X / IP66），可 DIN 轨或壁装，通常置于 FBM 端子组件旁或独立机柜
- 工作温度：-40～+70℃（P0917YZ 宽温版标准），存储 -40～+85℃
- 认证：CE、FM / CSA Class I Div 2 / ATEX Zone 2（具体以铭牌为准），符合 IEC 61131-2
- 向下兼容：I/A Series 系统软件 Version 8.x 及以上原生支持；可替代 FCP240/FCP260（需核对 CP 类型与软件版本）
- 物理尺寸：约 147×115×51mm（长×高×深），含接头
产品介绍
FCP270 是 Foxboro I/A Series DCS 的现场型控制处理器，把传统控制柜里的 CP（Control Processor）做成铸铝密封小盒子直接装在现场或 FBM 机架旁。它通过光纤 100Mbps Ethernet 接入 Mesh 控制网与 AW/WP 工程师站通讯，下挂 HDLC 现场总线带 FBM 模拟量/数字量/特殊 I/O 模块，执行 PID 回路、顺控逻辑、CIO 功能块计算。简单说——这是 I/A 系统里真正”跑控制策略”的大脑，不是通讯网关。
和老款 FCP240 比，FCP270 内存更大、支持光纤 Mesh 冗余、现场安装不需空调柜；和 FCP280 比便宜但处理容量小些（适合中等规模 CP 或分区控制）。坦白讲它解决的是老炼厂 I/A 系统升级时”柜内空间不够、控制网要改光纤冗余、FCP240 停产无件”的痛点。采购时盯住 P0917YZ 后缀——早期 P0917YX 等有细微选项差异，宽温版 YZ 通用性最好。有一点要注意：FCP270 需 I/A Series 软件 V8.4 以上原生支持，老 V6.x 系统要先确认兼容性补丁。
应用场景与行业案例
痛点切入：
我在现场遇过一套炼厂重整装置 FCP240 反复死机重启，查下来是板载电解老化致 5V 轨跌落——原厂早停产，找拆机件心里发毛。换成 FCP270 P0917YZ 后，控制策略原封不动下装（CP 类型选 ），Mesh 光纤直连核心交换机，再没出过温漂重启。这种老系统延寿项目， 是目前最合理的路径。
典型场景：
- 石化/炼油装置 I/A Series 改造 — 替代 FCP240/260 停产件，保留 FBM 接线不变，只换 CP 硬件+下装
- 海上平台/化工现场区 — 铸铝 IP66 可直接装危险区 2 区或非防爆区室外，省控制室空间，光纤抗 EMI
- 电厂化学水处理/除灰 — 分区控制用 带 30–60 个 FBM，Mesh 冗余接入全厂 DCS，不影响主机组 CP
- MRO 安全库存 — 关键装置单 CP 故障即部分失控，按”每两对冗余备 1 块”做热备件，避免等货停产
真实案例：
东部某 PTA 装置，I/A Series V8.6，重整单元 主用突然 STATUS LED 红闪，备用也快到寿命。夜班我带 P0917YZ 新 过去：断电拔旧 CP（记下 CP 号/槽位）、插新 、接光纤与 24V、上电。Mesh 自动识别节点，Load CP from Station File（或从冗余 Standby 同步），全量下装约 90 秒，控制回路无扰动恢复——因为备用 CP 还活着所以先切备机再换主机。老师傅说早该把延寿方案批了，别等两套都挂。有一点要注意：换完确认 Mesh Link LED 常绿、Run LED 闪烁、冗余 Sync LED 亮（如有备机），并在操作员站查 CP Status = Running。
