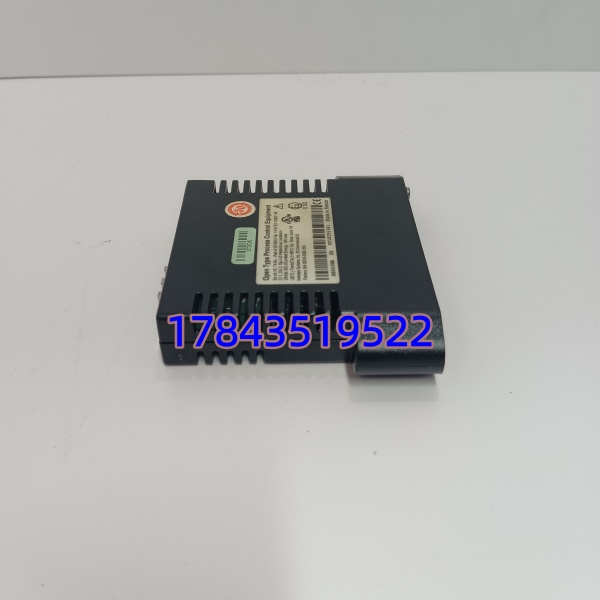

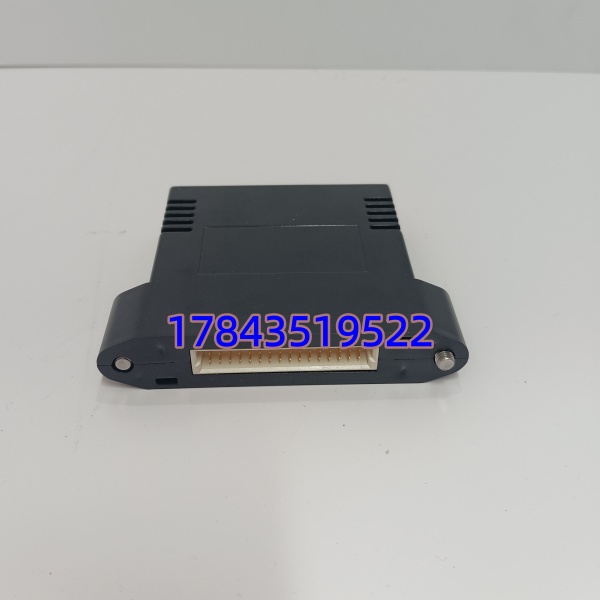

描述
产品详情
· 型号：RH924WA
· 品牌：Foxboro（Schneider Electric — EcoStruxure Foxboro DCS）
· 系列：I/A Series — FBM Base Redundant Electronics / Remote Head (RH924 系列)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | RH924WA（部件有时关联 P/N: RH924WA / 基准号 FBM Base Electronics Assy） |
| 适用系统 | Foxboro I/A Series DCS — 配合 FBM Base Assembly（冗余/非冗余）使用，支持 FBM201/202/203/204/207 等 |
| 功能定位 | 基座背部冗余通信耦合 + FBM 逻辑供电（经 Fieldbus 节点或本地 24VDC 引入，依基座类型） |
| 现场总线接口 | 2× 冗余 Foxboro I/A Series Fieldbus（Twisted Pair，按 I/A Series Node Bus 规范，典型 268 kbps / 1 Mbps 依 CP 类型） |
| 供电方式 | 经基座背板取自 Node Bus 供电或外接 24 VDC（依具体 Base 型号：冗余基座通常引外部 24VDC 给电子单元） |
| 逻辑电压输出 | 为所插 FBM 提供 +5 VDC / +15 VDC / -15 VDC（经基座电源调理，非本模块直接产生） |
| 兼容 FBM | FBM20x 全系列智能 FBM（201/202/203/204/207/208 等），不支持老式非智能 FBM（如 FBM01 需对应老基座） |
| 冗余支持 | 支持双 RH924WA 配对做冗余 Base（A/B 侧），自动切换，切换时间 < 节点总线刷新周期 |
| 状态指示 | 基座侧面或模块上 RUN / COM / ERR LED（依基座总成版本） |
| 安装方式 | 嵌入 FBM 冗余基座背部卡槽（非独立 DIN 轨安装），与基座一体拆装 |
| 工作温度 | 0℃ ～ +60℃（IEC 61131-2 控制室级；现场安装型基座若带空调柜可放宽） |
| 存储温度 / 湿度 | -40℃ ～ +85℃ / 5–95% RH 无冷凝 |
| 物理尺寸（约） | 与 FBM Base 内槽匹配，约 150×80×30 mm（依基座代次，不单独对外标尺寸） |
| 认证 | CE、cULus、符合 IEC 61010 / IEC 61131-2 |
| MTBF（参考） | >150,000 h（Foxboro I/A Series 系统可靠性报告，典型控制室环境） |
产品介绍
老 Foxboro I/A Series 站通信全断但 FBM 卡指示灯还亮？先别怀疑 CP 或电缆——拆开基座看 RH924WA：它负责把 Node Bus 双冗余链路引到基座并为 FBM 做逻辑电平耦合，电容老化后常出现”偶发通信丢失→全基座 FBM 掉线→重启后短时恢复”这种典型暗病。换这块比换整基便宜得多，拔掉旧电子单元（通常两颗螺丝或卡扣），插新件、复原 FBM——组态不用动，只要原 FBM 在 CP 里已定义，上电自动重新枚举。
从商务角度它是停产流通品（Legacy Spare），新采购基本是 NOS（全新库存）或经过老化测试的功能良品。优势很明显：与老系统 100% 兼容、恢复快、单价远低于换整基或升 Eagle/Foxboro Evo 平台。要说不足——它绑在 I/A Series 老架构上，新 Evo 过程站（FCP280 + FBM240 系列）基座不兼容此模块，新建项目别买。另外早期非冗余基座（单 ）若升冗余需成对换基座总成，不只换电子单元。
替换与升级建议
✅ 直接替换
- ：多数现场可互换，差异通常在总线终端电阻预设或固件小版本，功能一致。建议优先用 替 WA，WB/WC 升 WA 亦可，核对基座原铭牌推荐型号。
- 同基座内电子单元换新（老化/故障）：直接替换，FBM 组态不变，上电自动同步 Node Bus 参数。
⚠️ 需确认基座类型（改动工作量小）
- 升级冗余基座总成（原单基座→冗余双基座）：除换 ×2 还需换基座机械件与重新校线——属硬件改造，需确认 CP 节点地址分配与电缆长度（Node Bus 每段 ≤300 m 建议）。
- 老款非智能 FBM 基座（如配合 FBM01–FBM09 的老 Base）： 为智能 FBM20x 基座设计，老基座电子单元不通用，混插不识别。
❌ 硬件不兼容
- FBM201 / FBM202 等 I/O 卡本身—— 是基座电子单元不是 I/O 模块，物理无法互插。
- Triconex / DeltaV / 1756 系列背板电子件——完全无关架构。
若无 库存，短期应急极难找功能等价第三方件（Foxboro Node Bus 私有协议），只能等货或评估整基更换（连带基座总成）。部分集成商用可提供基座电子单元维修服务（芯片级），但需离线下线验证。
常见问题解答 (FAQ)
不是 I/O 卡，不能单独插。它是 FBM 基座里的通信/供电电子单元，必须配合 FBM Base Assembly 和 FBM20x 系列卡使用。单独拿一块裸板无意义也无法安装。
物理与电气兼容，差异在总线端接电阻配置或固件微版本，一般不会烧。但个别极早期冗余基座说明书写明”须成对用同后缀”，稳妥做法同一基座总成内用同后缀，不同基座可不同后缀。混用现场大多跑没问题，我碰到唯一一次 WB 替 WA 在长总线（>250 m）上有终端匹配微调差别——换回 WA 后 OK。
Q3：怎么判断是它坏了而不是 FBM 或电缆？
典型征兆：同一基座上所有 FBM 同时报”Node Failure”或”Offline”但 FBM 卡 PWR LED 还亮（说明现场供电正常），换插到其他正常基座的 FBM 卡好的——把怀疑基座上 移到已知好基座若故障跟来则确认损坏。也可量基座后端 Fieldbus 端子电压（典型差分 ~1 V 空闲态，依 Foxboro 手册）。
Q4：换这个要重新下装 CP 组态或改地址吗？
不需要。 只做物理层耦合和供电，不存节点地址（地址在 CP 或 Node Bus Terminator 设定）。换完上电，CP 自动重枚举 FBM，原组态生效。
