描述
产品详情

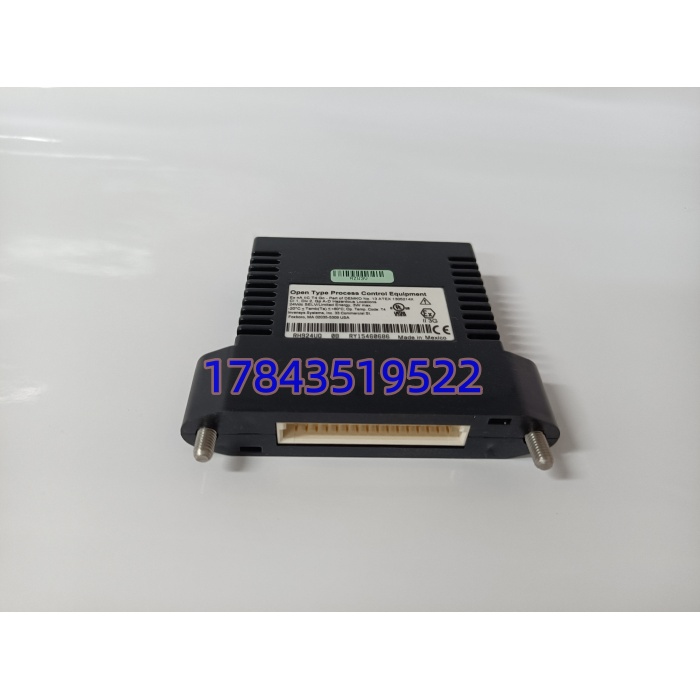

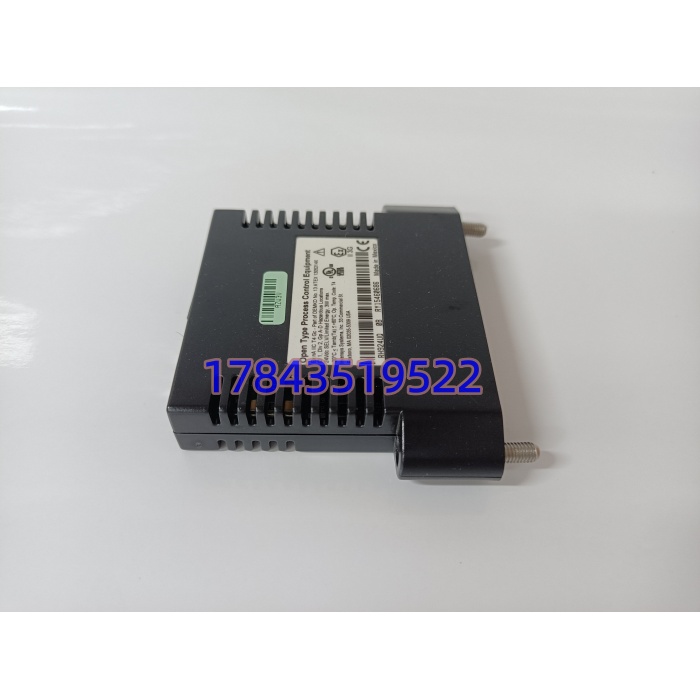

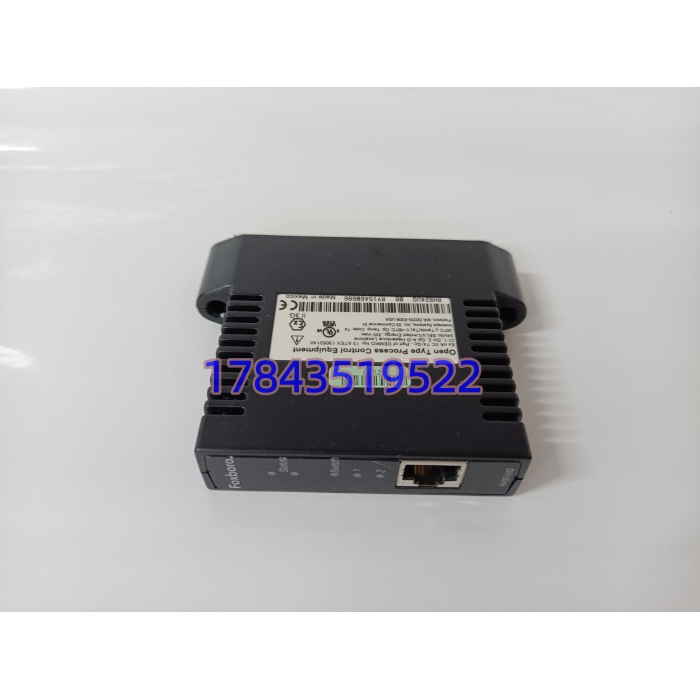

· 型号：RH924UQ
· 品牌：Foxboro（施耐德电气）
· 系列：EcoStruxure Foxboro I/A Series，FCP280基板附件
技术参数
| 参数项 | 规格 |
|---|---|
| 产品类型 | FCP280铜缆现场总线适配器 / 基板端接器 |
| 网络接口 | 100BASE-TX铜缆以太网，RJ-45连接器 |
| 传输速率 | 100 Mbps 全双工 |
| 协议支持 | Modbus TCP/IP、Ethernet/IP |
| 兼容平台 | FCP280现场控制处理器（双位基板） |
| 供电 | 24V DC，典型功耗3.5W |
| 工作温度 | -40°C 至 +70°C |
| 安装方式 | DIN导轨安装 |
| 认证 | UL、CE、ATEX Zone 2 |
| 冗余支持 | 支持双RH924UQ或与RH924WA光纤适配器配对 |
产品介绍
FCP280跑着跑着，现场总线信号怎么接进以太网？基板上的冗余铜缆怎么分出两路？——这是DCS机柜里经常卡住的问题。RH924UQ就是Foxboro给FCP280准备的铜缆适配器，装在双位基板上，把Modular Fieldbus的铜缆信号做拆分和终结，同时把时间同步信号（Time-Strobe）也一并处理了，让FCP280能通过标准RJ-45口连入百兆以太网。
但这里有个很容易踩的坑：RH924UQ不是通用型网络模块，它只为FCP280设计。如果你手头是FCP270或者其他早期现场控制处理器，这玩意插不上——总线定义和基板物理接口都不一样。在油气、化工、电力的项目里，这块适配器的价值在于让能在铜缆布线条件下接入I/A Series网络，不用为了光纤单独拉线。光纤版本对应的是RH924WA，采购前先确认你的基板是铜缆还是光纤接口，以及基板是单位还是双位（支持容错配对）。
替换与升级建议
以下兼容性判断基于Foxboro官方技术说明及现场改造经验，具体实施前以原厂手册为准。
| 原型号/场景 | 兼容等级 | 说明 | 改动工作量 | 成本影响 |
|---|---|---|---|---|
| 基板（铜缆）更换RH924UQ | ✅ 直接替换 | 同型号直接更换，即插即用 | 低（停机窗口内更换） | 仅物料成本 |
| 旧以太网适配器 → RH924UQ | ⚠️ 软件兼容（需改配置） | 物理接口相同，但需确认固件版本并重新配置IP地址 | 中（需组态软件重新配置） | 物料成本 + 工程师工时 |
| FCP270基板 | ❌ 硬件不兼容 | 专为设计，物理接口和总线协议不匹配 | 不适用 | 需购买FCP270对应适配器 |
常见问题解答 (FAQ)
1. “FCP270能用这块板吗？”
不能。 是专门给设计的。FCP270有自己配套的适配器型号，采购前先核对你的现场控制处理器型号——在模块侧面标签上能找到。
2. “铜缆和光纤版本怎么选？”
看现场布线条件。走的是100BASE-TX铜缆，RJ-45口，单段最长100米。如果机柜间距离超过100米或者现场电磁干扰严重，用光纤版本RH924WA。避坑建议：别为了省光纤的钱硬拉长铜缆，超过100米掉包率会明显上升，得不偿失。
3. “这玩意支持冗余配置吗？”
支持。在双位基板上可以插两块做网络冗余，或者一铜一光（ + RH924WA）混合冗余。不过具体实现要看你的上位SCADA系统是否支持双网切换，不是插上就自动生效的。
4. “交期和库存情况？”
部分供应商有现货，交期2-5个工作日（国内发货），也有4-6周的期货渠道。采购前确认货源状态和质保条款（常见为12个月）。
5. “坏了能修吗？有没有替代品？”
Foxboro官方已不再对部分旧型适配器提供原厂维修服务。直接替换品就是同型号（新购或翻新备件）。严格来说，目前没有第三方兼容替代品，只能依赖库存或拆机件——采购时注意检查RJ-45口弹片是否完好、金手指有无氧化。
6. “装上去需要改配置吗？”
如果替换的是同型号，硬件插拔即可，IP地址保持原设置。如果是从更老型号的以太网适配器升级过来，需要用Foxboro组态软件重新配置IP和子网掩码，并确认系统固件版本支持100Mbps全双工。不确定的参数请让工程师联系Foxboro技术支持确认。
