描述
产品详情
· 型号：RH101AA
· 品牌：Foxboro（Schneider Electric / AVEVA）
· 系列：I/A Series — Compact 200 FBM Baseplate
规格参数
- 产品型号：RH101AA
- 产品全称：Compact 200 Series Horizontal Baseplate（16-Slot）
- 制造商：Foxboro（现 Schneider Electric Process Automation / AVEVA）
- 兼容模块：Foxboro Compact 200 系列 FBM（FBM200/FBM210/FBM211/FBM212 等）
- 槽位数量：16 个 Compact 200 FBM 安装位置
- 供电输入：双路冗余 24 VDC（Primary + Secondary），标称 24V ±10%
- 背板总线：2 Mbps HDLC Module Fieldbus（冗余现场总线连接至 FCP/FCM）
- 基座识别：内置 DIP 开关（Letterbug），用于设定 Baseplate ID（A–P 字母编码）
- 安装方式：水平 DIN 导轨安装（35mm）或螺钉面板安装
- 热插拔支持：支持 Compact 200 FBM 模块在线插拔（Baseplate 本身为无源背板）
- 端子类型：弹簧压接端子（现场接线端，依配套端子排而定）
- 工作温度：0℃ ～ +60℃（依所装 FBM 模块降额）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- 防护等级：IP20（需安装于控制柜内）
- 认证：CE、FM、CSA、ATEX/IECEx Zone 2（视具体版本批次）
- 物理尺寸：约 482mm(宽)×深度依 Compact 200 规范×高度约 1U 等效（具体以实物为准）
- 重量：约 1.2～1.5 kg（空板，不含 FBM）
产品介绍

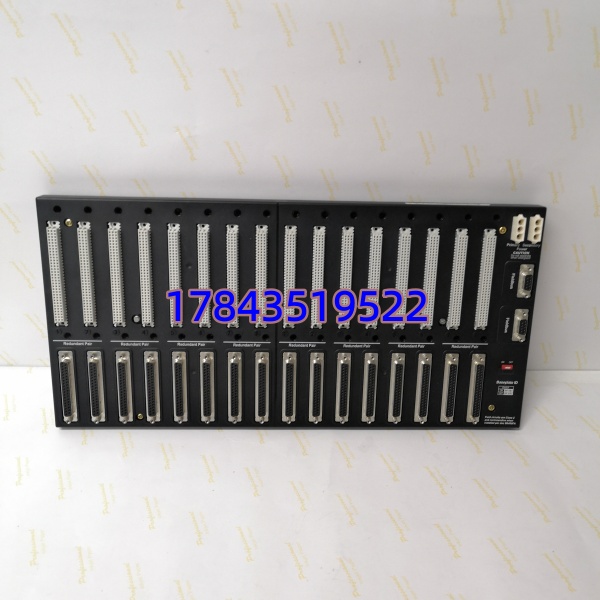

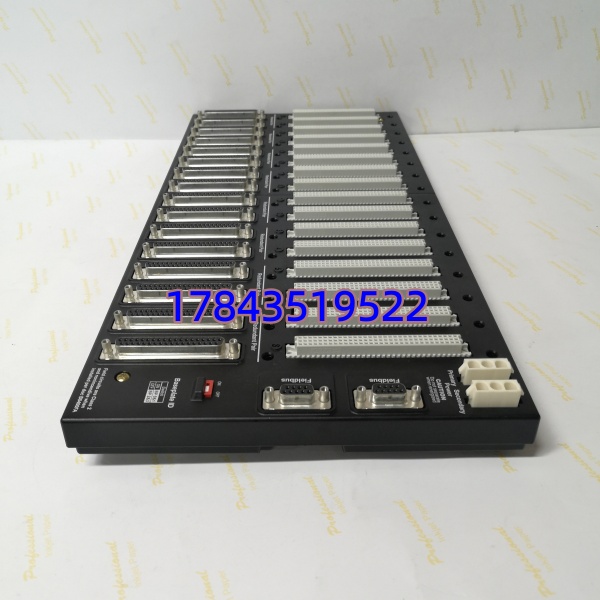

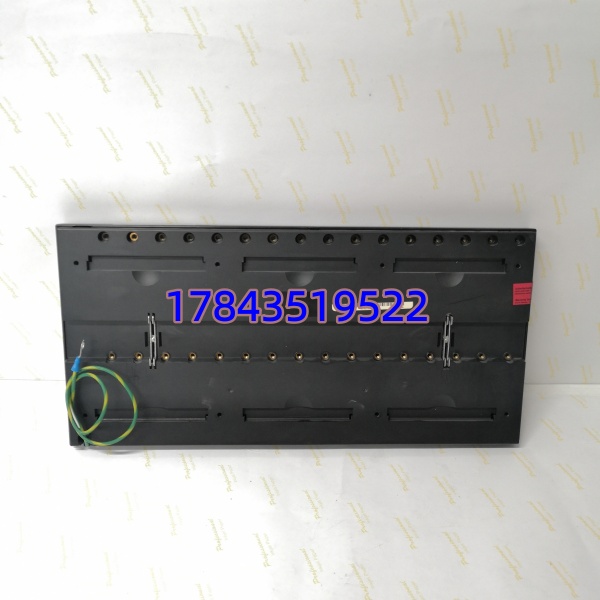

RH101AA 不是控制卡，是 Foxboro I/A Series Compact 200 子系统里的无源 I/O 基座板（Baseplate）。它给最多 16 块 Compact 200 FBM 提供机械固定、冗余 24VDC 电源分配和模块现场总线（2Mbps HDLC）的背板连接。简单说——FBM 卡插在它上面才能”活”，它自己不跑逻辑。上一代垂直安装底座（如 FBM100 系列基座）不兼容，Compact 200 必须用这种水平 DIN 导轨式 RH101AA。
坦白讲，这东西坏的概率很低，通常是端子氧化或 DIP switch 设错 Letterbug 导致 CP 找不到该 Baseplate。换件时注意：Letterbug 必须和原组态里 Baseplate ID 一字不差，否则整个机架 I/O 掉线。另外确认是 Compact 200 系列底座——别拿传统 FBM100 基座硬凑，针脚定义完全不同。
应用场景与行业案例
痛点切入：
炼化厂改造时 Compact 200 FBM 机架进水腐蚀背板，Letterbug 开关锈死，上位报”Baseplate Not Responding”，16 个 AI/AO 点全丢。我在现场遇到过，拆下来一看背板铜箔爬绿锈，清不干净只能整块换。
典型场景：
- 炼油/乙烯装置 BOP 辅机系统——Compact 200 FBM 密集布置，RH101AA 水平底座节省垂直空间，支持冗余电源进线
- 老厂 I/A Series 扩容——原垂直机架满槽，新增 Compact 200 子系统通过 RH101AA 基座扩展远程 I/O 站
- 海上平台模块撬装——DIN 导轨安装 + 紧凑型适合空间受限的 MCC/IO 柜
- 化工厂 HAZ 区域机柜——配本安 FBM + 基座，构成 Zone 2 合规 I/O 站
真实案例：
南方某炼厂重整装置，Compact 200 机架 因柜顶冷凝水滴入，DIP 开关触点氧化导致 Letterbug 读出为”?”，FoxView 显示该底座全部 FBM 离线。当时翻出一块测试好的拆机 ，断电拔出原板（FBM 留在原位不动），插上新板、按原组态设好 Letterbug（比如”C”），上电自检 PASS，FBM 逐一重新上线，全程未动现场接线。老师傅说”这破底板比 FBM 难找”。
常见问题解答 (FAQ)
Baseplate 本身是背板，不存在插拔一说。但它上面的 Compact 200 FBM 模块支持热插拔。更换整块 需先断机架电源（或断该 Baseplate 冗余供电），装好后重设 Letterbug 再上电。
Q2：Letterbug DIP 开关怎么设？设错了会怎样？
Letterbug 是 Baseplate 的逻辑地址（A–P），须与 Foxboro I/A 组态软件（System Definition）中该 Baseplate 的 ID 完全一致。设错 CP 会报”Unexpected Baseplate”或”I/O Drop”，该底座下所有 FBM 无法通信。换板第一件事——核对原组态截图照抄。
不能。FBM100 系列是垂直插入的独立底座（如 P0971xx 系列），Compact 200 是水平 DIN 安装，电气接口和机械锁扣完全不同。买前确认你机架上装的是 Compact 200 FBM 还是老 FBM100。
Q4：冗余 24VDC 怎么接？Primary/Secondary 反接有影响吗？
建议分开接两段 UPS 或不同直流母线。反接不会烧板（二极管 OR 型），但失去冗余意义。注意端子扭矩——松动会导致整排 FBM 欠压重启。
