描述
产品深度介绍

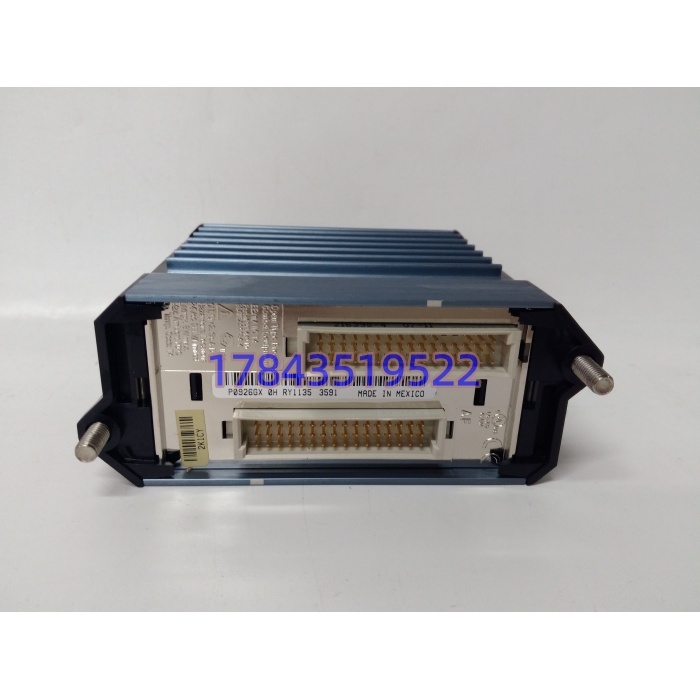

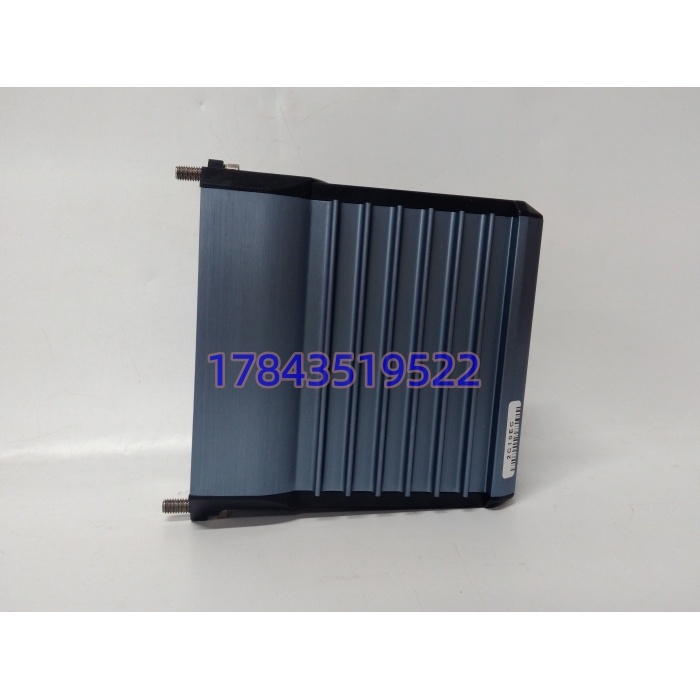

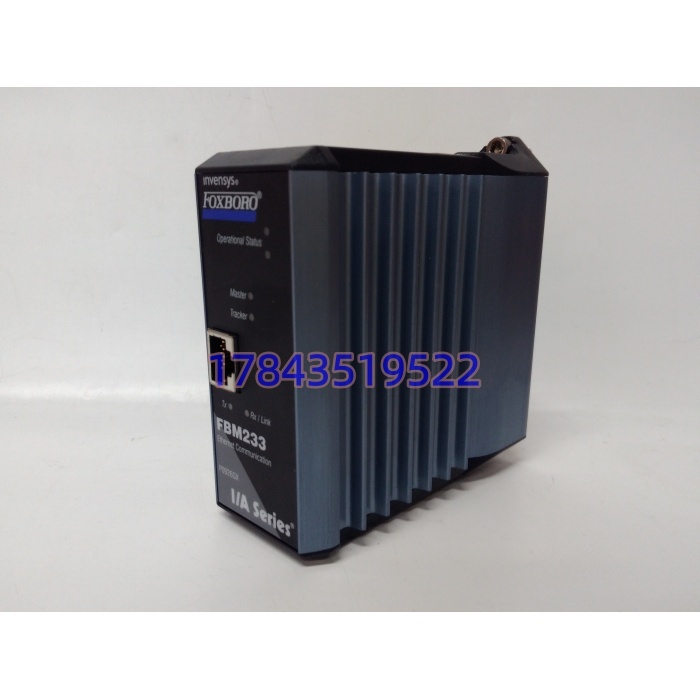

Foxboro FBM233（P0926GX）是 I/A 系列 DCS 配套 FDSI 现场设备集成网关，主打冗余以太网链路，专门对接 Modbus‑TCP 协议第三方设备，比如变频器、第三方 PLC、仪表，把外部设备数据送入 DCS 控制数据库。
模块具备双网口冗余，单网链路故障不会中断数据交互，大量使用在化工、石化、造纸老 I/A 系列装置。原厂已经停止生产，存量装置只能依靠备件维持运行。更换备件时需要核对模块固件版本，同时确认 DCS 系统驱动软件版本匹配，否则会出现通讯链路无法建立。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | FBM233，物料号 P0926GX |
| 归属系统 | Foxboro I/A‑Series DCS，FDSI 现场设备集成系列 |
| 供电电源 | 24V DC ±10% |
| 最大功耗 | 7 W |
| 通讯接口 | 双 RJ45 冗余以太网，10/100 Mbps 自适应 |
| 支持协议 | Modbus‑TCP 主站 |
| 最大现场设备数量 | 64 台 |
| 工作温度 | 0 ℃ ~ +60 ℃（柜内安装） |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 安装形式 | I/A 系列背板底座滑入式安装 |
| 防护等级 | IP20（仅控制柜内使用） |
| 相对湿度 | 5%‑95%，无凝露 |
| 重量 | 约 0.45 kg |
| 隔离特性 | 以太网端口电气隔离 |
常见问题解答
Q1：FBM233 支持热插拔吗？ A：硬件可以热插拔，但现场强烈不建议带电拔插。虽然背板支持带电插拔，但现场多次遇到实例：带电拔出模块，静电冲击偶发损坏板卡；同时网关瞬间离线，全部 Modbus‑TCP 第三方测点全部失联，联锁逻辑有风险。 规范操作是先断开底座 24V 供电再更换。如果工艺不能停机，需要做好联锁旁路再执行操作。
Q2：硬件型号完全一致，固件版本不一样，直接上机可以用吗？ A：插得进去不等于直接可用。硬件本体兼容，但是固件版本如果和 I/A 系统 FDSI 驱动软件差距过大，DCS 无法识别模块，所有第三方设备全部断连。 我们碰到老装置升级备件，硬件型号 P0926GX 没错，固件版本高，DCS 老版本软件不认，折腾半天降级固件才恢复。采购备件务必同步给到现场 DCS 软件版本。
Q3：FBM233 模块损坏，现场典型故障现象是什么？ A：现场常见现象：
- DCS 报 FBM 模块硬件故障，全部 Modbus‑TCP 测点变成坏点；
- 单网口可以通讯，另一网口失效，冗余切换功能失效；
- 随机出现部分从站设备通讯超时，时好时坏。 出现报警不要直接换件，优先检查网线、交换机、24V 供电电压波动，排除外部网络问题，避免换上新备件再次损坏。
Q4：更换 FBM233 模块，DCS 里面的通讯配置会丢失吗？ A：Modbus‑TCP 从站配置存储在 DCS 工程师站 / 控制处理器，不在 FBM233 板卡本地。更换模块本身不会丢失配置。 但是换新模块之后，一定要重新下载 FDSI 驱动配置，核对 IP 地址以及各个从站参数。固件版本差异会造成部分参数项识别异常。
