描述
产品详情
· 型号：P0926GH
· 品牌：FOXBORO（Schneider Electric 旗下 Invensys I/A Series）
· 系列：I/A Series Standard 200 串口通信终端组件（TA），原配 FBM224，亦适配 FBM230/FBM231
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 无源串口接线终端组件（Termination Assembly） |
| 适配主机 FBM | FBM224（P0926GG）、FBM230、FBM231 |
| 升级替代件号 | RH926GH（施耐德后续版本，引脚兼容需核对） |
| 串口通道 | 4 路独立 DB25 母座（RS232/422/485 软件选） |
| 现场端子 | 抗振压接螺丝端子，24-12 AWG（0.2-4 mm²） |
| 信号架构 | 全无源穿通，无信号调理、无板载电源 |
| 通道隔离 | 端口对地 600 V AC 隔离，端口间相互隔离 |
| 互联跳线 | 配 RH926GQ Type 5 屏蔽串口跳线接 FBM 后针 |
| 接线距离 | RS232 约 15 m；RS485 多点约 1200 m（出 TA 后） |
| 安装方式 | 35 mm DIN 轨 / 19″ 机柜横装 |
| 工作温度 | -20~+70℃（运行），-40~+85℃（存储） |
| 环境等级 | ISA S71.04 G3 防腐涂层兼容，FM Cl I Div2 / ATEX Zone 2 机柜内 |
| 机械尺寸 | 约 216×45×100 mm，约 320 g |
| 成色流通 | 全新库存（New Surplus）/ 二手拆机，原厂已停产 |
产品介绍

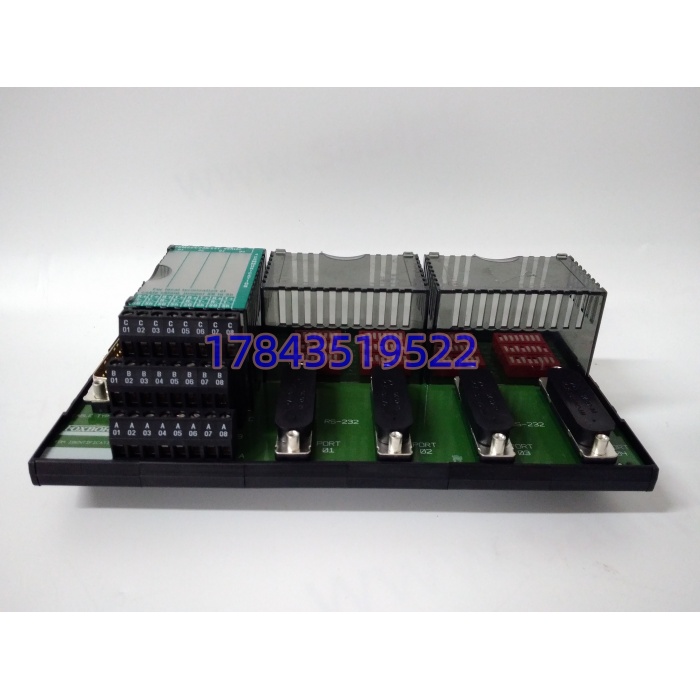

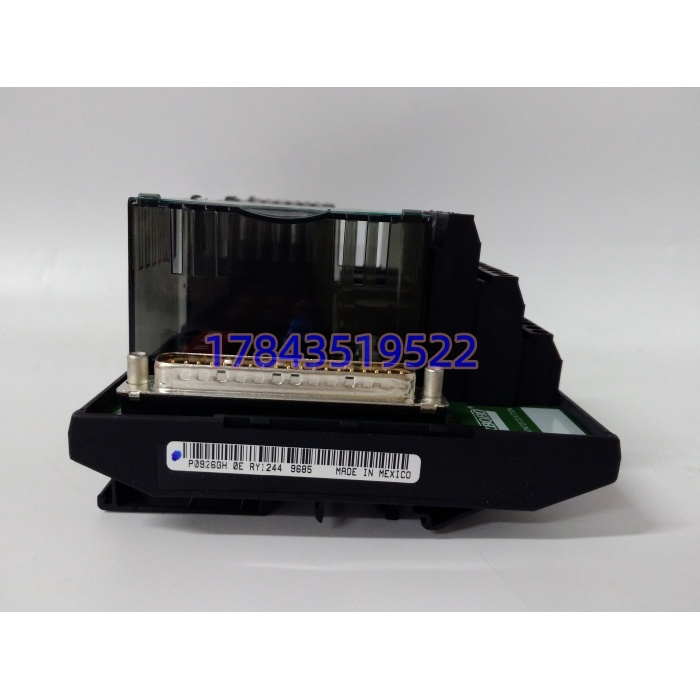

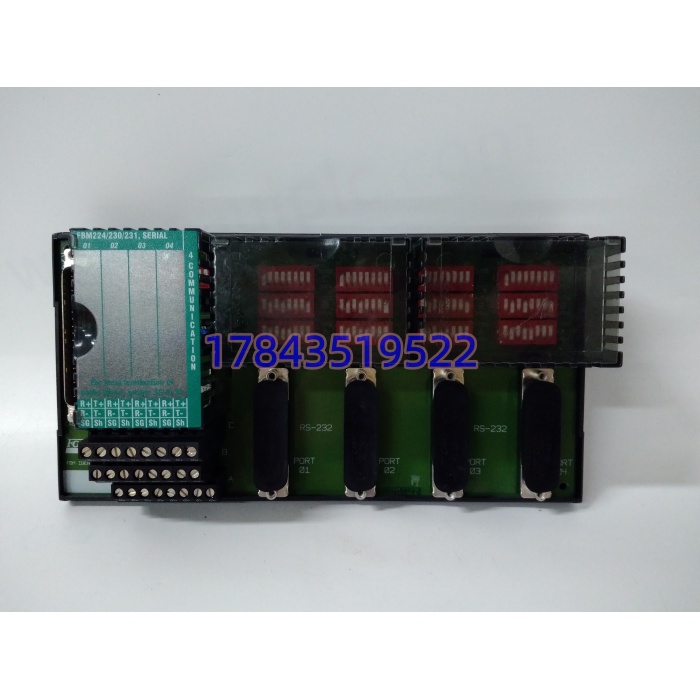

P0926GH 不是 FBM 电子卡，是 I/A Series 里给 FBM224 这类串口通信模块配套的原厂端子座（TA）。FBM224 本身插在 200 系列底座里，后针出多针信号；P0926GH 负责把那堆后针转成现场好接的 4 个 DB25 串口，再引到压接螺丝端子接 Modbus 仪表。它被动无源，不烧电，不跑固件，坏不了太多东西，但接错跳线电缆能反串烧 FBM 串口。
坦白讲，老师傅半夜换的是 FBM224 卡，P0926GH 多数情况是随柜拆迁时螺丝锈死、DB25 塑料崩口才换。和第三方通用串口端子排比，原厂 TA 的引脚映射、120Ω 终端电阻位、屏蔽编织层接地路径是校准过的，靠近 MCC 变频柜不走样。竞品差异就一句：用国产端子排省 800 块，但 RS485 多点轮询丢包率上来后，你查三天电缆屏蔽，不如直接换原厂 TA。
应用场景与行业案例
我在现场遇到过最哑巴的故障：罐区 Modbus 表轮询，白天正常，夜班泵一起动就超时。查了一圈以为是 FBM224 固件 bug，最后发现前任集成商用普通端子排代 TA，DB25 第 4 脚（RTS）和屏蔽层在端子排里碰了壳。
典型场景：
- 炼油常减压罐区： 带 4 路 RS485 去雷达液位计，P0926GH 出 DB25 转现场仪表，多点 1200 m 不畸变。
- 化工装置阀岛：老 POSITIONER 只吃 RS232 点对点，4 口 TA 分四段，不混总线。
- 电厂除灰 PLC 改造：把老 SLC500 的 DF1 设备经 FBM231+P0926GH 挂进 I/A Series，不动上位图。
- 水泥窑头袋收尘：高温柜内 G3 防腐，第三方端子排三年铜绿，原厂 TA 还能擦擦再用。
- 海上平台 Zone 2 机柜：要 ATEX 文件审计，杂牌 TA 出不了证书，只能原厂件。
真实案例：2022 年山东某沥青调合站， 报 Port 3 持续冲突。备件库翻出一块 2011 年库存 全新密封件，旧 TA 拆开一看 DB25 第 7 脚（信号地）螺丝孔裂，RS485 差分变单端。换 TA、对 RH926GQ 跳线、终端电阻开关拨到 120Ω 末端，重启 ，轮询表全绿。老师傅说”这铁盒子不值钱，但它一松，全罐区液位盲 8 小时”。
