产品详情

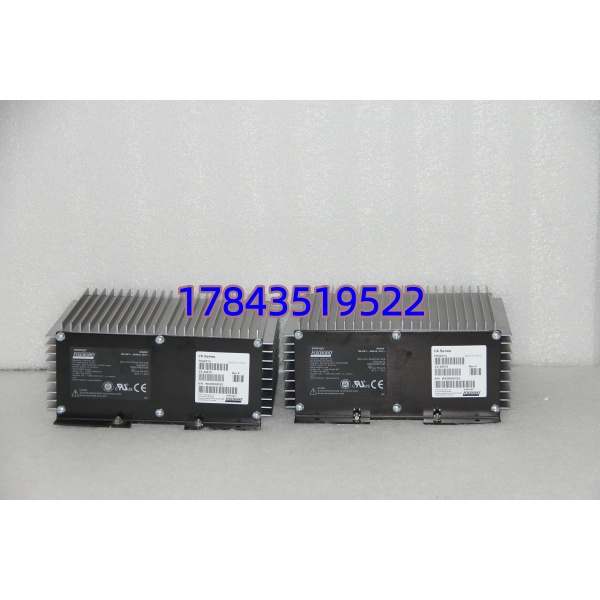

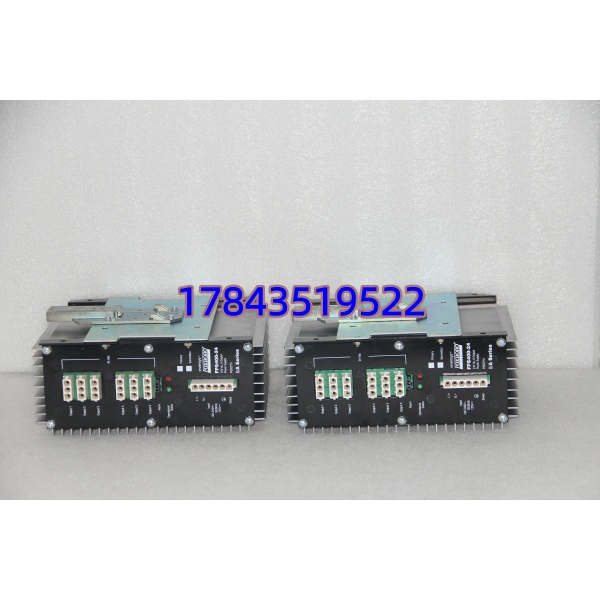

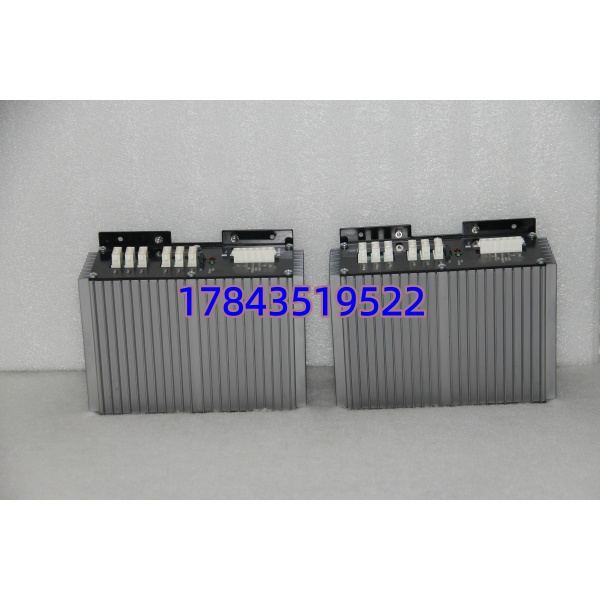

· 型号：P0922YU（FPS400-24）
· 品牌：Foxboro / Schneider Electric
· 系列：I/A Series 200 系列 FBM Power Supply
规格参数
- 产品型号：P0922YU（对应 FPS400-24）
- 制造商：Foxboro（现属 Schneider Electric AVEVA I/A Series）
- 产品类别：工业开关电源模块，DIN 导轨安装
- 输入电压范围：85～265 V AC（47～63 Hz）或 108～145 V DC（标称 125 V DC）
- 输出电压：24.0 V DC（出厂设定 ±0.2 V）
- 额定输出电流：16.7 A（连续）
- 最大输出功率：400 W
- 电压调整率：≤2% 线调整 / ≤2% 负载调整
- 纹波与噪声：≤100 mV p-p（20 MHz 带宽）
- 效率：典型 90～92%（230V AC 满载），最低 77%（85V AC）
- 保护功能：输出过流限流（≈110%）、过压保护（≈28V DC）、短路保护、输入慢熔保险（10A/250V）
- 隔离耐压：输入—输出 3000 V AC，输出—地 500 V AC，输入—地 1500 V AC
- 工作温度：-30℃ ～ +71℃
- 安装方式：标准 35mm DIN 导轨
- 认证：UL / cUL、CENELEC、适用 Class I Div 2 / Zone 2（G3 防腐涂层）
产品介绍
P0922YU（FPS400-24）是 Foxboro I/A Series 分布式控制系统中专门为 200 系列 FBM 基座、现场总线模块及本地控制器供电的 24V DC 工业电源。它取代早期 FPS100/FPS200 小功率电源，单台可带满配 200 系列 I/O 机架，宽压输入自适应全球电网，内置 PFC 和有源滤波减小对上游电网的谐波污染。
坦白讲，这模块在现场最大的价值不是”效率高”，而是皮实——双级限流、输出隔离、无风扇自然对流散热，在沿海石化装置含硫化氢腐蚀气氛里跑十年不炸机的不在少数。相比用第三方明纬类电源改线，原厂 P0922YU 的 24V 输出纹波特性和 FBM 背板匹配更好，能少出些莫名其妙的通讯闪断告警。
应用场景与行业案例
我在现场最怕的就是 FBM 机柜电源漂移——夏天空调跳闸后恢复瞬间，劣质开关电源上电过冲烧掉模拟量卡，整条回路变坏值，引发装置联锁跳车。P0922YU 有过压箝位（≈28V）且启动无 overshoot，这是它非它不可的理由。
典型场景：
- 炼油/乙烯装置 I/A Series FBM 200 系列机柜集中供电——原厂匹配背板，不需改线
- 老厂 DCS 扩容或 FPS100/200 退役替换——外形 DIN 导轨直装，接线兼容
- 海上平台/化工 Zone 2 区域——G3 涂层 + Div2 认证，普通商用电源过不了安规
- 辅助为现场安全栅、HART 多路器供电——24V 稳压带动态负载响应好
真实案例：
前几年帮北方某炼厂抢修，夜间重整单元一条 200 系列 FBM 机架全卡失电，查下来是早期 FPS200 电容鼓包。库房翻出一块全新 P0922YU 替上去，断电拆旧→装新→拧紧端子→上电，全程不到 8 分钟。控制室看到所有 FBM “Healthy” 灯依次亮起那一刻，操作工说”今晚能睡个觉了”。这就是备件价值——你不常买它，但停机时你必须有一块对的。
常见问题解答 (FAQ)
A：严格说不建议带电插拔。虽然部分 I/A 机柜电源槽位设计允许在线更换，但此模块是 DIN 导轨独立安装，带电拔出再插入可能因电弧或瞬时反灌影响下游 FBM。稳妥做法是先切负载或短时停 FBM 机架电源再更换，换完复核 24V 输出正常再恢复。
A：可以，前提是输入侧有 85–265V AC 或 125V DC 供电、安装空间满足 DIN 导轨（约 178×107×215mm）。 输出能力更强（400W vs 老款 100–200W），注意确认下游总负载电流不超过 16.7A，接线端子标号略有差异需重新压线。
A：模块本身不带二极管 ORing，若做冗余需外配二极管模块或专用冗余背板。单纯并联两台 24V 输出不推荐——均流会偏，一台先满载另一台轻载，故障时不保证无缝切换。
Q4：如何鉴别拆机件/翻新件 vs 原厂全新？
A：看三点——①序列号激光刻印字体锐利且可在 Schneider 原厂系统追溯；②铝散热片无拆装划痕、螺丝无拧花痕迹；③原厂标签有 Foxboro logo 及 UL/cUL/CE 认证标识，G3 涂层均匀无补喷。市场上大量”东南亚翻新版”，上电前务必做半小时老化测试。
Q5：输出 24V 偏低或 FBM 报电源异常怎么排查？
A：先量输出端空载电压（应 ≈24.0V±0.2V），再测带载时压降。若压降 >0.5V 查输出线缆线径—— 输出电流大，长距离供电建议 ≥2.5mm² 线且双线并联。另确认输入侧零地不悬空，接地不良也会引起模块误报。
Q6：质保和测试一般怎么做？
A：正规渠道现货通常提供 12 个月质保，发货前会做满载老化 + 输出纹波测试 + 过流保护触发测试。二手/拆机件一般保 3–6 个月，买的时候一定问清是否带老化报告。
