描述
产品详情

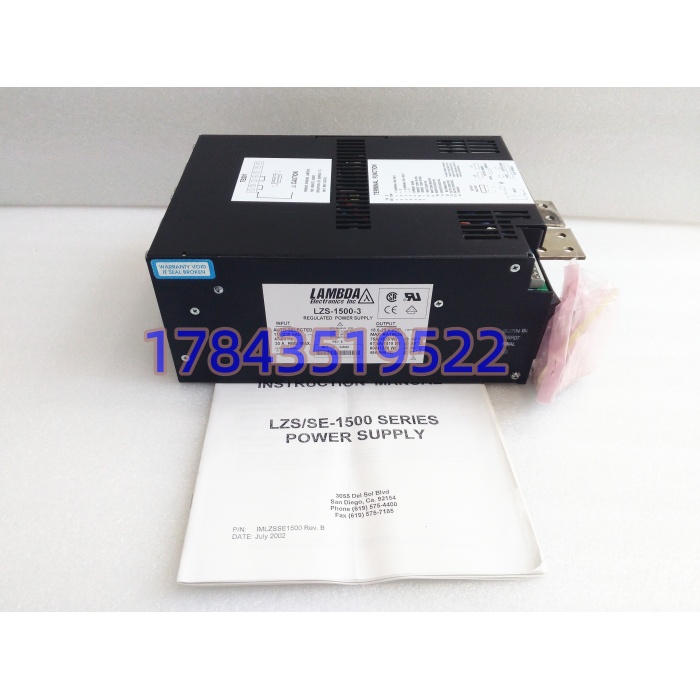

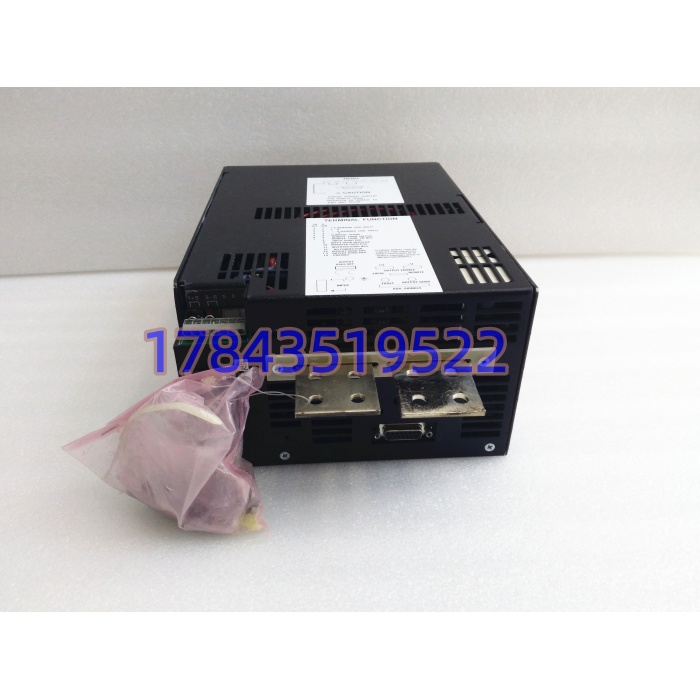

· 型号：P0904HN（LZS 1500-3FOX）
· 品牌：Foxboro
· 系列：I/A Series LZS 1500
规格参数
| 参数项 | 规格值 |
|---|---|
| 输入电压 | 85-265V AC 自动量程（47-63Hz） |
| 输出路数 | +5V DC @15A（75W）、+12V DC @1.5A、-12V DC @1.5A、+24V DC 辅助（具体电流以原厂手册为准） |
| 额定功率 | 1500W 级（LZS 1500 命名即 1500W 级） |
| 效率 | >85% 典型 |
| 纹波噪声 | <1% 输出电压（资料标 <100mV 级，需核对手册） |
| 冗余 | 同框多模块 N+1 并联，支持单模块热拔插 |
| 保护 | 过压、过流、短路、过温自锁 |

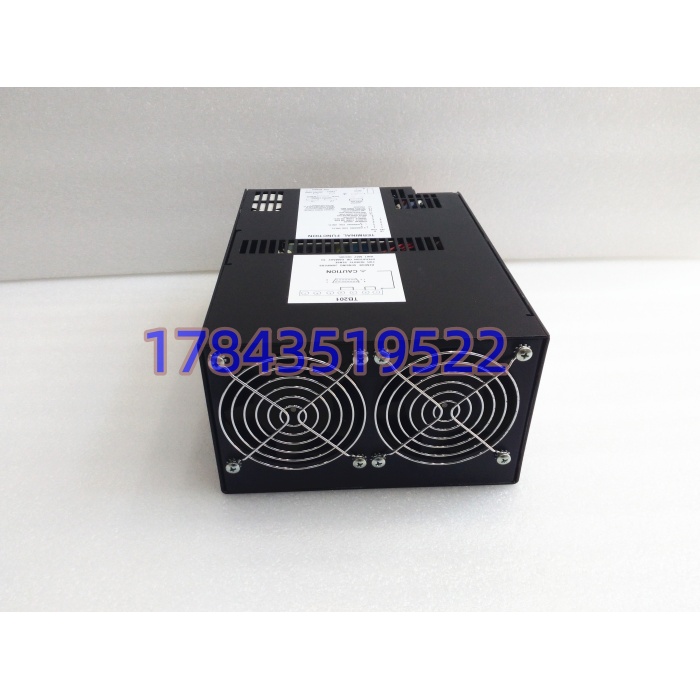

| 冷却 | 集成风扇强制风冷 |
| 安装 | LZS 1500 电源框抽拉式 / 19″ 机架 |
| 尺寸重量 | 约 89×127×400mm / 3.2kg（各资料略有出入） |
| 工作温度 | -40~+71℃（以原厂手册为准，商业资料常写 0~50℃） |
| 认证 | CE / UL / EN 60950（具体以本体标签为准） |
| 状态 | I/A Series 老电源框归 Legacy，新货绝迹 |
产品介绍
P0904HN 在 I/A 机柜里干的事很朴素但最要命：把厂里送来的 220V AC 变成控制站内部要的 5V（CPU/逻辑）、±12V（部分通讯/串口）、24V（FBM 馈电、继电器、风扇）。它不插 FBM 槽，而是坐在柜侧的 LZS 1500 电源框里，框内可以并 2~3 块 P0904HN 做 N+1，任一块死了另两块顶上，控制站不掉电。和 FBM 级小电源（如某些 24V 现场 TA 供电）比，它是“总闸后的第一级转换”；和 Compact 200 新电源框比，LZS 1500 体积大、风扇吵，但老柜开孔和并联均流线都按它走的，换 Compact 要改电源框。
网上有商家把 P0904HN 标成“光纤控制网络卡”或“伺服驱动”，纯属型号撞车乱写——Foxboro 原厂件号树里 P0904HN 后缀 LZS 1500-3FOX 明确是 LZS 1500 电源件，3FOX 是 I/A Series 专用后缀（FOX = Foxboro）。采购单写 P0904HN 不写 LZS 1500-3FOX 可能被供应商拿 P0904H（同系小功率）顶包，功率差几倍。
应用场景与行业案例
我凌晨去炼厂处理过“I/A 控制站整站重启，C200 灯全灭 3 秒又自起”，查下来是 LZS 1500 框里两块 其中一块风扇卡死、过温自锁，均流母线瞬间拉低，另块 1500W 带不动全站突加负载掉到 4.7V，CPU 复位。
- 炼化蒸馏控制站：C200 控制器+FBM200 全套 40 块 IO+通讯处理器，整机吃 5V 约 60A 级，单 不够，必须两块并 N+1，非它不可因为 I/A 老柜电源框尺寸锁死 LZS 1500。
- 火电除灰 PLC 间：I/A 做辅机控制，柜侧 LZS 1500 框插两块 ，其中一块备件灯灭了半年没人管，等主块风扇坏了一起瘫，教训是电源框状态灯要进 DCS 诊断。
- 长输管线 RTU 站：无人值守， 宽压 85-265V AC 扛驻地发电机电压飘，普通明纬电源在发电机启停瞬间会欠压复位。
- 海上平台：LZS 1500 框带三块 两冗余一冷备，平台补给半年一次，电源扇轴承老化是通病，定期换扇比等坏再换省一艘船的停工费。
前年沿江某 PX 装置，夜班运行反映“操作站偶尔黑屏 2 秒恢复”，SOE 查是控制站 5V 母线微跌。背景是这块 是 2005 年装机，风扇轴承油干，转速掉一半，夏天柜温 55℃ 时模块内部过温保护间歇动作。危机是如果主块彻底锁死，N+1 里另一块也接近老化边缘，全站掉电等于装置停料。后来从同集团芳烃厂借一块同后缀 3FOX 库存新件，LZS 框带电松手柄抽旧插新——热插拔窗口靠框内均流二极管兜着，控制站没闪。换完用万用表扫 5V 输出端，24 小时纹波 <80mV 正常。说实话电源模块这种件故障前兆是风扇噪音频偏和输出端纹波变大，巡检拿手持表扫一遍比等黑屏再救快十倍。
