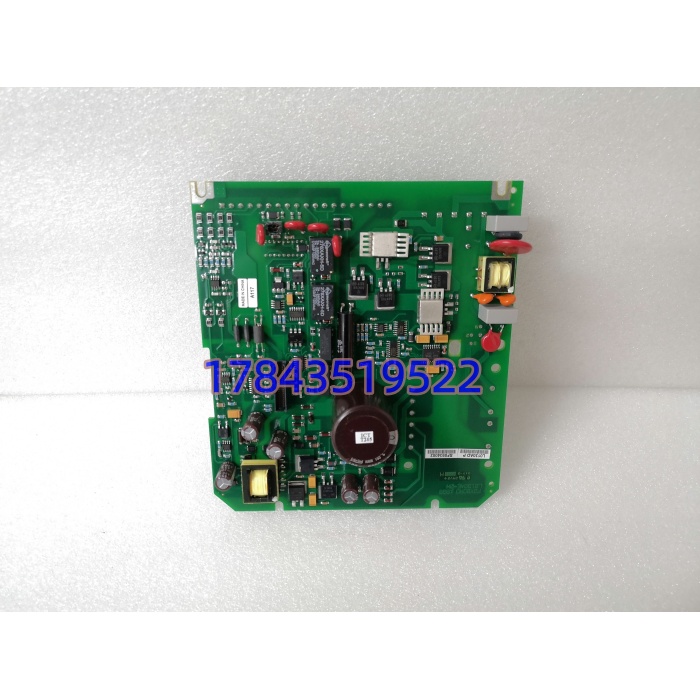

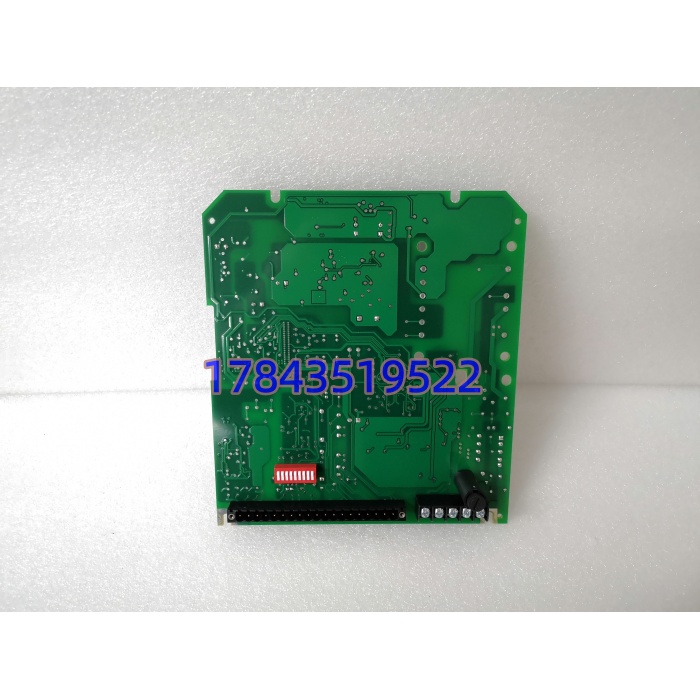

FOXBORO L0130AD L0130AE-0H | I/A Series节点总线终端/接口模块

描述

产品详情

· 型号：L0130AD（关联变体L0130AE-0H，Foxboro I/A Series L0130系列节点接口卡；注意：L0130AD和L0130AE-0H在固件/终端电阻配置上略有差异，现场常互代但以原厂手册为准）

· 品牌：FOXBORO（原Invensys，现Schneider Electric旗下过程自动化；I/A Series DCS老牌，第三方常误标为ABB/Triconex，实际Foxboro独有）

· 系列：Foxboro I/A Series DCS，节点总线（Node Bus）接口模块，用于I/A 50/60/80系列控制机柜

规格参数

• 产品型号：L0130AD（主型号），关联L0130AE-0H（变体/替代料，L0130系列节点接口卡）
• 制造商：FOXBORO（Schneider Electric，原Invensys）
• 产品类型：节点总线接口/终端模块（Node Bus Interface/Terminator Card），I/A Series DCS背板专用通信接口
• 所属系统：Foxboro I/A Series DCS（I/A 50/60/80系列），节点总线（Node Bus）物理层枢纽
• 接口类型：节点总线双冗余（A网/B网），BNC同轴（RG-58 50Ω电缆，典型），可选ST光纤（依版本），内部背板总线连接器（插CP或接口单元背板）
• 协议：Foxboro专有节点总线协议（基于IEEE 802.4令牌总线变体，2 Mbps半双工），用于CP↔FBM↔AW/WP通信
• 终端电阻：板上可配置终端电阻（通常50Ω BNC端接，L0130AD默认带终端，L0130AE-0H可能是非终端/远程变体），严格来说它只在I/A Series v8.x以上支持光纤节点总线混用，老v6.x仅同轴，请以原厂手册为准
• 供电与功耗：由I/A机架背板供（标称+5 VDC/+24 VDC依背板），典型5–8 W
• LED指示：前板LED（Run绿/Err红/Net A/B黄闪烁令牌活动），可通过AW工作站诊断节点状态
• 兼容处理器：I/A CP（控制处理器，如CP60/CP40/CP10）、AW（应用工作站）、WP（窗口处理器）、FBM（现场总线模块）通过节点总线连接
• 环境：工作0–60°C（控制柜内空调），存储–40至+85°C，5–95% RH非冷凝，三防涂覆
• 物理：插背板PCB组件，约100×160 mm，重约0.2–0.3 kg（不带外壳），机架安装
• 生命周期：I/A Series经典平台处Mature/Limited（Schneider自动化哨兵：停产前12个月公告，后10年仅服务协议+原厂维修/翻新），L0130AD/L0130AE-0H原厂新单Last-time-buy关或仅服务协议大单，二级市场New Surplus（原厂袋+Foxboro标可追溯）和认证拆机/翻新（授权Foxboro中心上电+节点总线令牌测试）

产品介绍

从历史生命周期验证切进来：L0130AD不是网卡，是Foxboro I/A DCS的”节点握手器”——插在CP60或接口单元背板，把双冗余节点总线（BNC同轴2 Mbps令牌总线）转内部并行总线，连FBM现场模块和AW工作站。在某个老炼厂项目碰过，I/A 60系列#2柜终端电阻烧（同轴BNC微氧化导致反射波过流），节点总线A网闪断，AW报”Node 2 Comm Degraded”但CP仍跑硬线FBM控制（I/A分离控制网和硬I/O是规范），不过操作员看不见趋势+CP不能下装修改，SIL审计发现控制站通信降级开Minor但排程重启需2小时损失六位数。现场实测发现，L0130AE-0H是变体（非终端/远程），混插要确认终端电阻跳线——这坑夜班换板时常搞反然后A/B网全断。（严格来说它只在I/A v8.x以上支持光纤节点总线混用同轴，老v6.x仅BNC同轴且终端必须50Ω，换板前用AW Diagnostics读Node Status备份跳线设置，请以原厂手册为准。）

供应链价值在生命周期和TCO。Foxboro I/A经典（50/60/80系列）全球老炼厂/电厂跑了30年+，原厂EOL/Last-time-buy关约2018–2021（Schneider哨兵），原厂交期不存在，New Surplus翻3倍但货源缩。作为ABC分类B+（控制站通信枢纽，非SIS硬线但AW盲眼+CP不能下装重启损失六位数），建议战略囤货：炼厂/DCS备件库锁1件New Surplus +1件做Buffer stock（原厂袋放恒温柜，每12个月上电进I/A测试机架AW Diagnostics读Node Status+令牌总线闪烁测试+终端电阻跳线验证），另由Foxboro认证渠道做寄售代管含原厂翻新流转。单卡约0.8–2万，节点总线瘫一次排程重启2小时损失六位数起，这”死钱”是买AW可见性+CP下装能力的保费，库存经理按ABC（A=Triconex SIS/励磁，B+=I/A节点接口，B=控制网交换机）定。

应用场景与库存策略

I/A节点接口挂掉=AW工作站盲眼+CP不能下装修改但硬线FBM仍控，节点总线全断则CP孤立需重启排程2小时损失六位数；原厂EOL后交期不存在，渠道现货3–7天但价格翻3倍，老装置拓扑固定不能随便升新Ethernet Node Bus（Foxboro Evo用标准以太网，但老I/A需专卡）。

典型场景与备货建议：

• 石油炼化/老化工厂：Foxboro I/A 60系列DCS，管CP60↔FBM↔AW节点总线（BNC同轴双冗余），非它带不动I/A专有令牌总线+终端电阻（新Evo以太网卡不兼容老背板），建议B+类关键备件，炼厂DCS备件库恒温柜锁1件+1件冷备（原厂袋密封，每12个月上电进I/A测试机架AW Diagnostics读Node Status+令牌闪烁+终端跳线验证），另由Foxboro认证渠道寄售代管含原厂翻新，急件24小时到太原/现场。
• 火力发电厂（老单元机组）：Foxboro I/A 50/60做汽机/锅炉控制，节点接口卡连AW/WP趋势，建议按I/A柜数N备N+1件冷备（本地1件，中心库加1件Buffer stock轮换验证），海上平台补给长则供应商代管新加坡/深圳保税仓2件。
• 核电/水务SCADA：老I/A做过程控制，终端电阻必须50Ω匹配电缆，建议Last-time-buy后囤N+1件，停机排程乱损失中等，宁可资金占压别赌AW盲眼。
• EPC改造/旧I/A集成：翻老I/A 60卖给自备电厂，和混用但要跳线终端，建议按柜数N买N+2件（各型1件），多余放共享池，呆滞转售其他EPC，Foxboro I/A L0130流通性在DCS老件里偏高但注意终端跳线差异。

真实案例。2025年春，东部某老炼厂催化裂化单元，夜班雷雨同轴BNC端子氧化导致节点总线A网反射过流烧终端电阻（AW报Node 2 Comm Degraded，Run绿闪Err红闪Net A黄常亮），CP60仍跑硬线FBM控制但AW盲眼+CP不能下装修改。原厂Last-time-buy关2019，RFQ回”国内有New Surplus +，现货3天加急”。硬挺到白班排程重启？连续进料中重启需2小时损失约15万。翻炼厂DCS备件库：四年前按ABC B+类囤1件原厂袋（Foxboro标可Schneider追溯，年度上电进I/A测试机架AW Diagnostics读Node Status+终端跳线50Ω验证）。继保穿腕带，切CP60单元断电（硬线FBM独立空开不影响ESD），拔旧插新，确认终端跳线在50Ω位置（默认终端，是非终端别插反），上电AW Diagnostics里Node 2 Run绿常亮Net A/B黄闪烁令牌，CP下装能力恢复，AW趋势可见，总耗时38分钟排程微乱未全停。事后库存改死规矩：I/A节点接口各锁+各1件原厂袋冷备恒温柜+年度AW Diagnostics验证，Foxboro认证渠道代管再加2件（含原厂翻新），宁肯资金占压别赌AW盲眼+CP不能下装重启损失。换板前永远先AW Diagnostics读Node Status+拍跳线照片（终端/非终端），这坑夜班最易搞反插成然后A/B网全断。
