产品详情

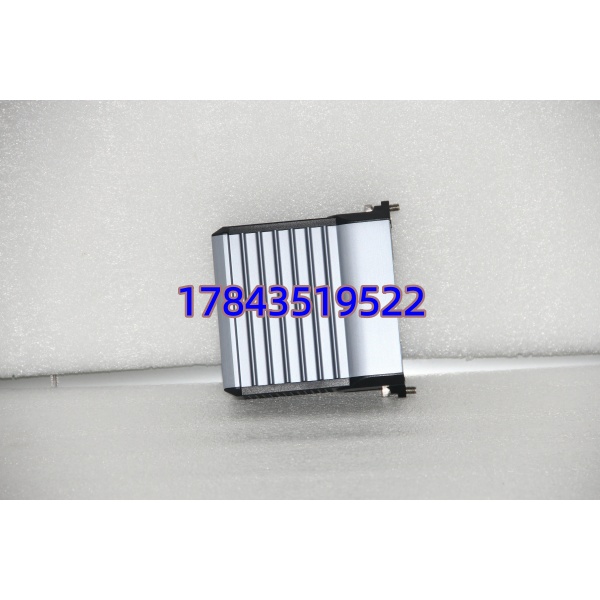

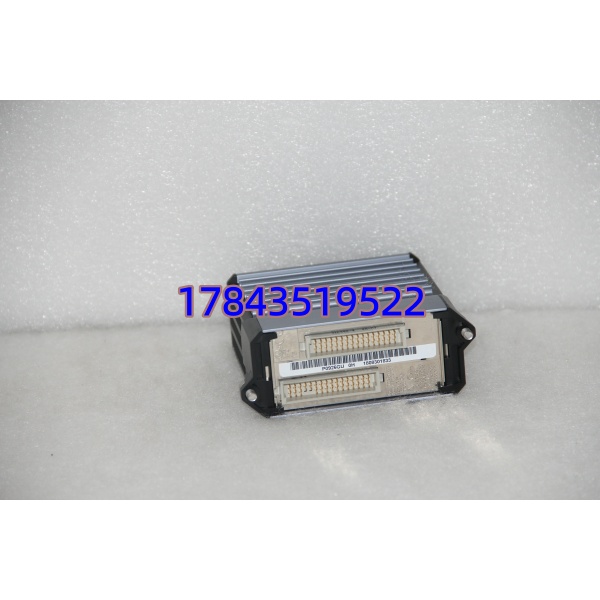

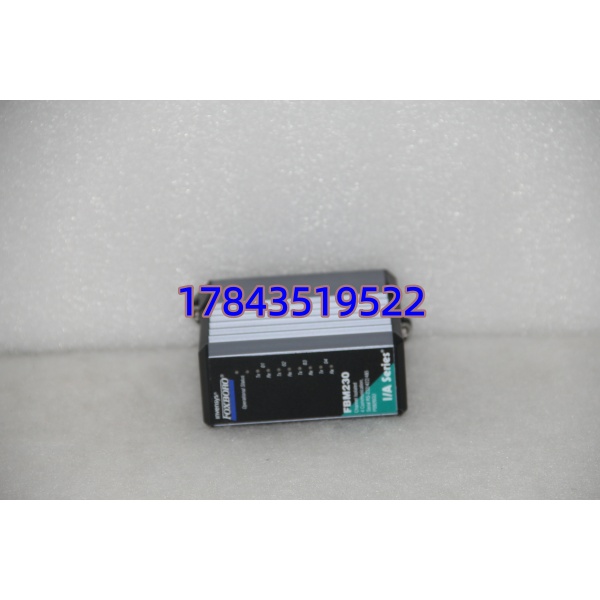

· 型号：FBM230（Foxboro I/A Series Serial Interface FBM，常见部件号 P0914HM / P0917YZ / P0914HN，单口或双口依后缀）
· 品牌：Foxboro（Invensys，现 Schneider Electric）
· 系列：I/A Series DCS — Field Bus Module（FBM200 系列 Communications / Serial Interface）
规格参数
- 模块类型：FBM230 — 串行通信接口模块（Serial / Communications Interface FBM）
- 串口数量：典型 1 端口（P0914HM）或 2 端口（P0917YZ 等），依部件号
- 物理接口：DB-25 或 RJ-45 配 TA（Termination Assembly），信号 RS-232 / RS-422 / RS-485 软件组态
- 通信协议：Modbus RTU Master/Slave、Modbus ASCII、Raw ASCII（自由口）、部分版本支持 Allen-Bradley DF1 或 Honeywell DE（依 I/A 版本及 Option Key）
- 波特率：300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps（可组态）
- 数据格式：可组态 7/8 数据位、奇/偶/无校验、1/2 停止位
- 最大从站数（Modbus）：典型 ≤ 32 台（受 RS-485 负载及刷新周期限制，建议 ≤16 台保性能）
- 刷新周期：可组态 0.1 s – 60 s（依通信负载）
- 背板供电：+24 VDC ±5%，冗余输入，典型功耗 4–6 W
- 通讯总线：冗余 2 Mbps Module Fieldbus 连至 FCP/FCM
- 隔离：串口侧与逻辑侧光电隔离（典型 ≥ 500 V DC）
- 诊断：链路状态 LED（Tx/Rx/Err），模块 OK/Comm LED，超时/CRC 错误计数器可读
- 工作温度：-20 ℃ ～ +70 ℃（G3 涂层版本符合 ISA S71.04 G3）
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5%–95% RH 非冷凝
- 热插拔：支持，更换后需重新初始化串口链路（短暂通信中断）
- 配套端子/TA：依接口选配（如 P0914AA 系列 37-pin D-sub TA 或专用串口 TA，RS-485 需终端电阻 TA）
- 认证：UL / CSA / CE，ATEX / IECEx Zone 2（依选项需核对）
产品介绍
FBM230 是 I/A Series DCS 用来”外接第三方串行设备”的桥——比如连 Modbus 电子秤、气相色谱、旧 PLC、智能马达保护器或现场多参数变送器。它在 CP 里表现为一块 FBM，组态里定义协议帧格式后把串口数据映射成 I/A 的 Block（如 AIN/BOOL 或自定义 Serial Block），不用额外网关计算机。
有一点要注意：FBM230 处理能力有限，一个串口挂太多从站或刷新太快会导致轮询超时，我现场遇过挂 28 台 Modbus 智能电表设 1 秒刷新，随机丢包，砍到 12 台或拉到 2 秒周期就稳了。另外买备件必须核对原系统用的是单口（P0914HM）还是双口（P0917YZ）版本——组态里端口定义不同，混插 CP 会报 FBM Type Mismatch。
应用场景与行业案例
痛点切入
化肥厂造气工段气相色谱仪只出 RS-485 Modbus RTU，老系统靠工控机做 OPC 桥接经常死机。改 FBM230 直接连 I/A Series CP，组态 9600-8N1 读分析值映射 AIN Block，去掉中间 PC 后三年没再出过通信中断——这就是专用串行 FBM 比通用网关可靠的地方。
典型场景
- 炼油/化工 — 气相色谱、质谱仪 RS-232/485 接入 I/A Series 做组分分析值显示与联锁（需确认仪表面值协议为 Modbus/ASCII）
- 电厂辅网 — 电子皮带秤、定量给料机 Modbus 从站接入，FBM230 读瞬时流量/累计量映射 AIN/INT Block
- 老厂 MRO — 原有智能马达保护器（ABB/西门子 ET200 等 RS-485）经 进 DCS 集中监视，省 SCADA 层
- 多协议并存 — 双口版（P0917YZ）可同时接一组 RS-485 Modbus 设备 + 一组 RS-232 ASCII 设备，分端口独立组态
真实案例
某化工厂原料罐区 16 台雷达液位计带 Modbus RS-485 输出，原设计经第三方串口服务器转 TCP 进 DCS，网络风暴时屡丢数据。改为 （P0914HM）×2 块各带 8 台雷达，波特 19200，刷新 2 s，CP 直接读 AIN Block。投运后通信完好率 99.98%，再没因网络抖动误报液位低低联锁。仪控主管说：”早知 这么稳，省下那套串口服务器钱。”
常见问题解答 (FAQ)
支持物理热插拔，但拔出时该串口链路会暂时中断（第三方设备通信超时）。插入新模块后 CP 重初始化串口，约数秒恢复通信。非紧急不建议在关键连续轮询期间插拔。
Q2：单口版和双口版能互换吗？
不能随便替。单口（P0914HM 等）与双口（P0917YZ 等）在 I/A 组态中 FBM Type Definition 不同，混插报 Type Mismatch。买前核对旧模块标签 Part No. 及 ICC 里该 FBM 定义的 Type Number（通常 Type 230 = 单口，Type 230A/B = 双口变体）。
Q3：Modbus 寄存器地址偏移怎么处理？
Foxboro 组态里 Modbus 功能码与寄存器地址按标准 1-based（如 40001 对应 Holding Register 1）。现场设备说明书若标 0-based（如 0x0000），需在 组态里减 1 填入。这是最常见配不通的原因，先拿串口调试助手验证设备响应再进组态。
Q4：更换后 Comm LED 不亮或 Timeout 怎么排查？
查：①TA 串口线 A/B 是否交叉（RS-485 A→A、B→B 或交叉依设备要求）；②波特率/奇偶校验与从站完全一致；③终端电阻（RS-485 总线两端各 120Ω）；④ 端口使能及协议选对（RTU vs ASCII）。大多情况是线序或参数不匹配。
Q5：二手/翻新件怎么鉴别？
看 Foxboro 激光蚀刻 Part No.（P0914HM 等）及 SN 清晰无重打，外壳无严重磕碰，DB-25/RJ 接口针无弯曲氧化。上机架能被 CP 识别序列号、版本号，连串口调试工具可自发自收（Loopback）测试通过。
FBM231 通常是以太网接口（Modbus TCP / Foxboro 专有），FBM232 是早期串行变体或 Profibus DP 接口（依版本）， 专注 RS-232/422/485 串行 Modbus/ASCII。选型按现网组态已有的 FBM Type 决定，不要跨型号猜。
