描述
产品详情

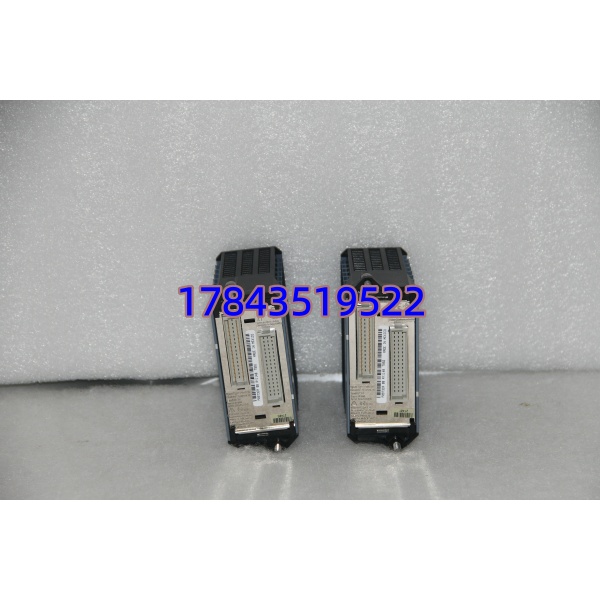

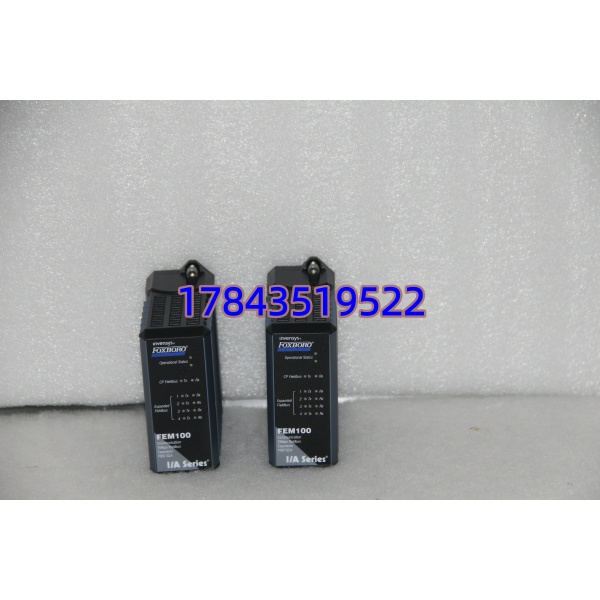

· 型号：FEM100（P0973CA）
· 品牌：Foxboro / Schneider Electric（Invensys I/A Series）
· 系列：I/A Series DCS — Fieldbus Expansion Module (FEM100)
规格参数
- 产品全称：Fieldbus Expansion Module FEM100
- Foxboro 物料号：P0973CA
- 适用控制器：仅配合 FCP270 使用（不兼容 FCP280/FCP300）
- 扩展总线数：4 路 Expanded Fieldbus（HDLC）
- 单路负载：最多 32 个 200 系列 FBM → 总计最多 128 个 200 系列 FBM/FBI
- 通讯速率：2 Mbps HDLC（模块现场总线），向下兼容 268 Kbps
- 供电电压：21–26 VDC（通常取自主控制柜 24 VDC 电源）
- 最大功耗：约 2.2 W
- 安装方式：垂直 DIN 导轨安装，配 Two-Slot(P0973CG) 或 Four-Slot(P0973CN) Expansion Baseplate
- 冗余支持：支持 1+1 冗余成对配置，故障自动切换不影响 IO 通讯
- 工作温度：-20℃ ~ +70℃（-4℉ ~ +158℉）
- 相对湿度：5%~95% 非凝露
- 环境等级：ISA S71.04Class G3 防腐（Harsh Environment 级压铸铝外壳）
- 尺寸(含耳)：约 99(H)×114(W)×105(D) mm
- 重量：约 0.6 kg
- LED 指示：POWER / FAULT / 各路 Fieldbus Activity TX/RX
产品介绍
FEM100 是 Foxboro I/A Series DCS 中专为 FCP270 现场控制处理器设计的现场总线扩展模块。FCP270 本体直接带的 200 系列 FBM 有限，FEM100 插在扩展底板上给它额外提供 4 条 2 Mbps HDLC 现场总线，把可挂载的 200 系列 FBM 从 32 个扩展到 128 个。它本身不做控制运算，纯粹负责现场总线桥接与通讯中继。
坦白讲这东西在系统里存在感低，但一旦缺了——尤其是老装置后期扩容加 FBM 时——你就卡在”FCP270 报 Node Full”动弹不得。相比第三方网关，FEM100 走原生 HDLC 现场总线时序，不丢 FBM 扫描周期，这是它不可替代的原因。
应用场景与行业案例
我在现场最常见的情况是：装置改扩建后新增十几个 FBM，FCP270 原配总线满了，系统下装报错——这时候加一对冗余 是最干净的改法，不动原程序、不改控制策略。
典型场景：
- 炼化/常减压装置：FCP270 控制柜在机柜间，远程 I/O 站（罐区/泵房）通过 扩展多组 200 系列 FBM，解决点数超限问题
- 电厂脱硫岛/化水车间：腐蚀性 G3 环境， 压铸铝外壳耐受 H₂S/SO₂ 气氛，比普通塑料壳体 PLC 模块寿命长得多
- 长输管线阀室 RTU 接入： + + 光纤介质延伸现场总线距离，集中监控分散阀室
- 老厂 I/A Series 扩容改造：原系统只有 无扩展底板，增配 Two-Slot Expansion Baseplate + 即可免停机扩容（成对冗余可在线插拔更换）
真实案例：南方某 800 万吨/年炼油厂，脱硫岛 2019 年技改新增 18 块 FBM（AI/AO/DI/DO 都有）。下装组态时 提示 Maximum FBM count exceeded。原集成商是想换 FCP280，光停批就够喝一壶的。我建议只加一块 （后来改成冗余对），在原 Expansion Baseplate 上一插，分配新 Fieldbus Segment，组态里简单勾选——当天下午就全量下装成功，没动控制程序一行。老师傅后来跟我说”早知道这小铁盒子能省两万块改造费”。
常见问题解答 (FAQ)
A：支持。 设计上允许从 Expansion Baseplate 带电拔出/插入，尤其冗余配置时另一块继续扛通讯。但有一点要注意——非冗余单模块直接拔会中断对应 4 条扩展总线上所有 FBM 通讯，现场 IO 会瞬时丢失，务必确认再动手或在工艺允许窗口操作。
A：不能。 （Foxboro Evo 平台），不兼容 FCP280、FCP300、CP60、AW 工作站等。买之前一定核对控制处理器型号，别按 FBM 插槽盲拍。
Q3：停产了怎么替代？新旧物料号区别？
A： 本体基本还在供货渠道（P0973CA），真正容易停产的是配套扩展底板——Two-Slot(P0973CG) 和 Four-Slot(P0973CN)。老系统若原无扩展底板需一并申购。二手市场常见拆机件，建议买带测试报告的。无法用其他品牌网关替代此功能。
A：理论上会微小增加 HDLC 帧转发延时，但实际 2 Mbps 速率下 32 个 FBM 轮询增量在 ms 级，过程控制完全可接受。若对快速 SOE 有极端要求，建议将高速 DI FBM 挂在 本体的就近总线上而非最远端扩展总线。
Q5：如何鉴别二手/拆机件是否为原厂正品（非打磨翻修）？
A：看三点——① 铭牌激光刻印清晰、序列号可在 Schneider 渠道追溯；② 原厂 Foxboro 压铸铝壳体无毛刺、内部 PCB 有 conformal coating（三防漆）；③ 上电后 POWER LED 常亮、无 FAULT，接 FBM 后对应 Fieldbus Activity LED 有节奏闪烁。无原厂标签或重新喷漆的建议直接拒收。
A： 本身无用户程序，只在系统组态里把新增 FBM 分配到对应 Expanded Fieldbus Segment 即可，不涉及控制策略修改。，但做 I/A Series 组态下装永远建议先做 Full System Save（CP Backup），这是现场铁律。
