描述
产品详情

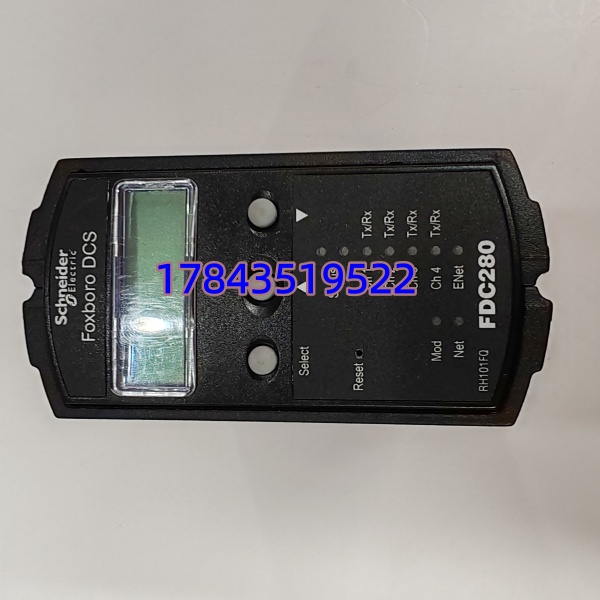

· 型号：FDC280 RH101FQ（FDC280 现场控制器，后缀 FQ 表示具体硬件/固件变体）
· 品牌：Foxboro / Schneider Electric
· 系列：I/A Series — Field Device Controller 280 (FDC280)
规格参数
- 产品类型：FDC280 现场设备控制器（Field Device Controller / 分布式 CPU 模块）
- 适用系统：Foxboro I/A Series DCS / Foxboro Evo（需匹配 CP/ AW 软件版本）
- 底板要求：FDC280 专用 2槽底板 RH101KF（水平或垂直 DIN 导轨安装）
- 处理器：工业级 32位 RISC SoC（双核架构：控制核 + I/O 核），需核对具体批次
- 内存：SDRAM 128MB（典型，依版本 64～256MB），Flash 128MB（用户程序 + 配置存储）
- 控制周期：可组态，最快 ≤10ms（依控制策略复杂度）
- 通信接口：2× 10/100Base-TX 以太网（控制网/节点总线，支持冗余）、可选 RS-232/422/485 串口（通过 TA P0926PA 或 RH926GH）
- 支持协议：Foxboro FCP/FBM 总线、Modbus TCP Client、Modbus RTU、OPC UA Client（选件需授权）、Ethernet/IP Scanner（选件）
- I/O 容量：本地最多 32个 FBM（200系列），通过 FEM 扩展可达 128个 FBM，依许可证而定
- 冗余：支持 1:1 故障容错（Fault Tolerant）配对，主备同步 <100ms 自动切换
- 热插拔：支持在线更换（冗余配置下建议确认备机 Active 后再拔）
- 供电：底板经由 24VDC 节点电源（典型模块功耗 ≤25W，以铭牌为准）
- 工作温度：0～+60℃，存储 -40～+85℃
- 尺寸/重量：105×51.8×147 mm（含安装耳 116mm高），≈0.8kg
- 认证：CE、UL 508/61010-1、CSA、IEC 61508 SIL 2（需核对具体配置）
产品介绍
FDC280 RH101FQ 是 Foxboro I/A Series 第三代分布式现场控制器，定位介于老款 CP60/CP30 和新型 FCP280 之间——本质上就是把控制功能从控制室 AW 下放到现场机柜，直接挂 FBM 或通过 HSE 以太网连智能现场设备，AW 只做监控和数据归档。和老 APC 比，它支持 IEC 61131-3编程、控制周期更快、自带双网冗余，且能脱离 AW 独立运行（Self-hosting Mode），网络断了控制逻辑照跑。
坦白讲， 最大好处是省节点和缩短控制回路——特别是装置改扩建时不想再拉控制网回主柜，就地放一对 +FBM 就行。坏消息是原厂已逐步转入 LTSA 生命周期，新项目推 FCP280，老厂换件基本靠测试良品或原厂备件计划。有一点要注意：RH101FQ 后缀代表特定内存/固件版本，冗余对必须固件匹配，否则同步握手失败——采购时拍旧件标签核对后缀字母。
f
应用场景与行业案例
我处理过海上平台改造项目，主控室到井口平台距离远，控制网光纤断了整个平台就失控。改成 做现场独立控制+定期数据上传，光纤中断期间平台照常调节压力和紧急关断——这就是 存在的意义。另一次是化工厂老 CP30 挂掉，升级 替换，旧 FBM 全保留只需换底板和 CP 模块，组态迁移工作量可控。
典型场景：
- 炼化装置分区控制：常减压/催化单元各设 就近带 FBM，减少控制网跨区布线，缩短 PID 扫描回路。
- 海上平台/远程站：孤岛运行模式，控制网中断不跳车，仅做数据缓存待通信恢复。
- ：保留原有 FBM 及接线，换底板 RH101KF + ，向下兼容老 FBM 类型。
- 批次/顺控密集型装置：食品、制药，利用 Self-hosting 模式在 内跑 SFC 顺控，减轻 AW 负荷。
真实案例：华北某化肥厂合成氨装置，原 CP30 控制器反复报”Node Timeout”，查是控制网同轴段老化反射严重。工期不允许全线改光纤，我们在一对现场机柜加装 RH101FQ + RH101KF 底板，把那区域 28个 AI/AO 和 40个 DI/DO 的 PID 和联锁逻辑下装到 ，控制网只走 AW↔ 监控数据。改造后超时告警彻底消失，老 FBM 一根线没动。老师傅说：”早知道 能这么玩，前两年不至于每次雷雨都误报警。”
常见问题解答 (FAQ)
不能。 必须用专用底板 RH101KF（2槽位），物理尺寸和背板引脚和 CP30/CP60 不兼容。老柜改造要换底板并确认供电容量够（24VDC 节点电源）。
Q2：支持热插拔吗？换的时候会停机吗？
冗余配置下支持在线更换——先确认备用控制器状态为 Active/Synchronized，再拔故障件，插入新件自动同步。单控制器（非冗余）热插拔会短暂中断控制，建议借低负荷或停车窗口操作。
如果是同型号同固件版本替换， 启动后从 AW 自动请求下装控制策略（Checkpoint 同步），通常不需手动重下装。但若固件版本不同或 AW 数据库有变更，建议手动下装确认。换件前务必做 AW 全库备份。
Q4：RH101FQ 和 FCP280 能混用或互替吗？
物理上不互换——FCP280 用不同底板（通常 P0973/ P0971 系列），固件和许可证也不同。 偏向现场分布式带本地 FBM；FCP280 是新一代控制处理器，新项目首选。老系统只订 RH101FQ，别买错成 FCP280。
Q5：停产了吗？备件怎么弄？
系列已进入产品生命周期后期，新订货可能需走 Schneider Electric LTSA（长期服务协议）。MRO 市场有测试良品流转，要求供应商提供上机架联调测试报告（含冗余握手测试），别只测上电亮灯。
Q6：二手/翻新件怎么鉴别？

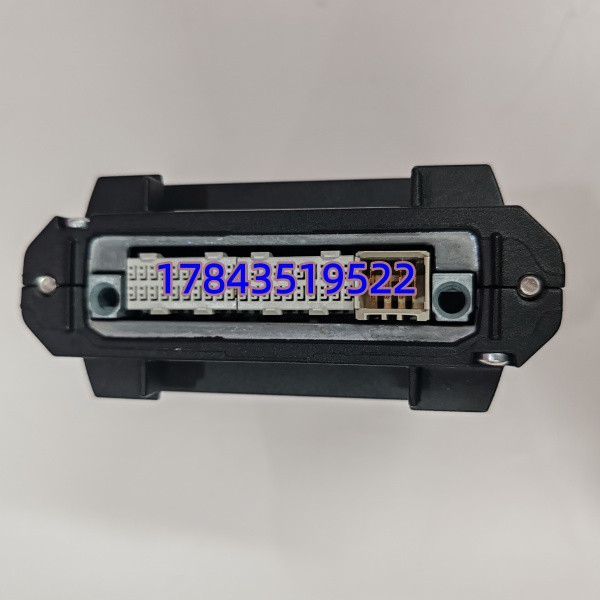

看三点——①背板插针无弯曲氧化、以太网口 RJ45 簧片有弹性；②原厂标签序列号/版本后缀（-Rev xx）清晰可核对；③上测试架能正常 Boot、注册到 AW、冗余对同步成功。电容鼓包或散热片脱胶的直接退。
