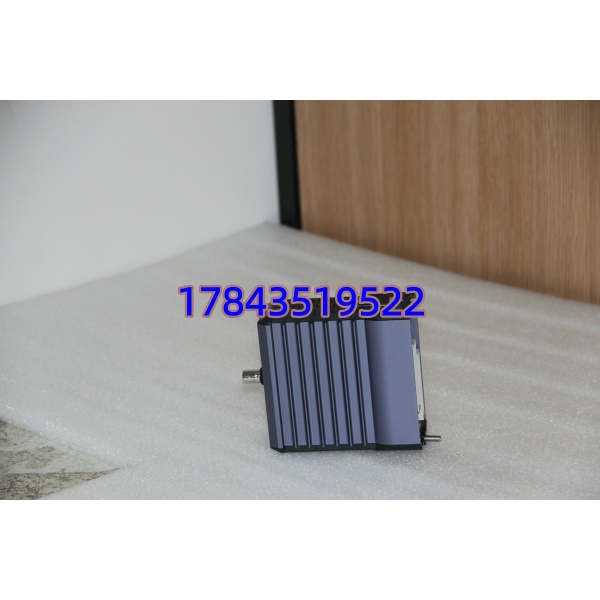

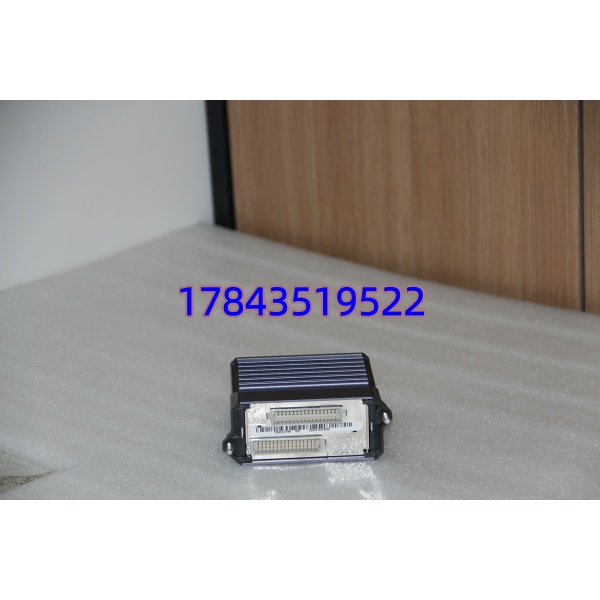

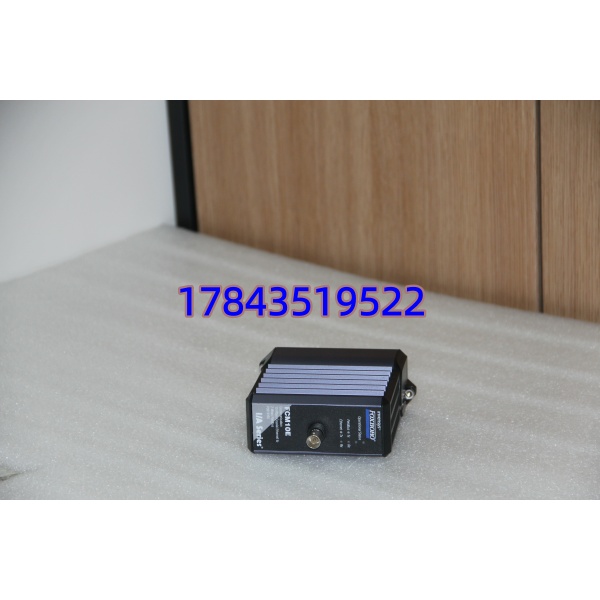

Foxboro FCM10E | 冗余以太网转FBM

描述

产品详情

· 型号：FCM10E

· 品牌：Foxboro（Schneider Electric EcoStruxure Foxboro DCS / I/A Series）

· 系列：I/A Series Fieldbus Communication Module（FCM），配对应 DIN 导轨底座或机架安装底板

规格参数

列出即可，不用表格

• 模块类型：现场总线通信模块（Fieldbus Comm. Module / Ethernet-to-FBM Gateway）
• 上行接口：10 Mbps 以太网（RJ-45，10Base-T，部分版本兼容 10/100 自适应需核对）
• 下行接口：2 Mbps HDLC FBM 现场总线（DB 或专用多芯接头，依底座定）
• 主干协议：Foxboro I/A Series Trunk Fieldbus（Ethernet encapsulation）
• FBM 负载能力：单模块或冗余对最多支持 30 个 FBM（Fieldbus Modules）
• 冗余方式：支持 1+1 热备冗余对（Primary/Standby 自动切换，需成对安装）
• 供电电压：24 Vdc 标称（范围通常 18–32 Vdc，支持冗余电源输入）
• 功耗：最大约 7 W @ 24 Vdc
• 隔离：以太网主干与 FBM 现场总线间电流隔离（Galvanic Isolation）
• 状态指示：6× LED（Power / Run / Ethernet Activity / FBM Activity / Redundancy / Fault）
• 安装方式：DIN 导轨安装（配专用底座组件，如 P0914 系列底板）或机架式底版安装
• 工作温度：-20℃～+70℃（以实物铭牌为准，部分资料 0～+60℃）
• 环境等级：符合 ISA S71.04G3 级防腐，抗振 0.75 g（5–200 Hz）
• 外壳：挤压铝壳体，IP20（机柜内安装）
• 热插拔：支持在线更换（冗余对配置下）

产品介绍

FCM10E 是 Foxboro I/A Series 分布式 I/O 架构里的”网关关节”——它一头接控制站（或节点总线）的 10 Mbps 以太网主干，另一头驱动本地 FBM 机柜的 2 Mbps HDLC 现场总线，让 CP（控制处理器）能跨机柜与几十个 FBM 通信。核心不是简单转发，而是在两种速率总线间做确定性的协议转换加电气隔离，确保过程数据周期刷新无抖动。

我在现场见过把 FCM10E 和 FCM100E 搞混的情况——FCM10E 是传统 10 Mbps 主干架构用的，FCM100E 是 100 Mbps MESH 网络新架构用的，底座和固件都不兼容，硬插不认。老厂 I/A 系统（V4.x～V8.x 多数用 FCM10E）如果冗余对里一块挂了，整组 FBM 就失联，所以这是典型”平时没人看、坏了全站 I/O 掉线”的关键备件。

应用场景与行业案例

痛点切入

前几年碰到一套老乙烯装置，控制室 DCS 报”Node Communication Lost”，所有现场 AI/AO 变 BAD。追到机柜间发现左侧 FCM10E 的 RUN LED 灭了——冗余对里右侧早半年就挂过没人注意（Standby LED 不亮容易被忽略）。两块全挂，FBM 机架直接脱网。这种模块故障征兆隐蔽，日常点检一定看两台 LED 状态。

典型场景

• 炼化老厂 I/A Series 扩展 I/O 机柜：CP 与远程 FBM 机架距离超 100 m 需以太网延伸—— 做本地总线桥接，非它不可因为需兼容老 Trunk Fieldbus 协议。
• 电厂辅助车间（化水/除灰）独立 I/O 站：分散布置 FBM 机柜通过 汇至主 CP——支持冗余对，单模块故障不停采集。
• 海上平台过程控制间：高盐雾需 G3 防腐铝壳—— 满足 ISA S71.04G3，普通交换机不耐腐。
• 改造项目保留 legacy FBM（FBM01~FBM217 系列）：新 CP 仍可通过 继续驱动老 FBM，保护既有 I/O 投资。

真实案例

南方某炼油厂催化装置，I/A Series V6.5，FBM 机柜一对 冗余运行第 14 年。白班点检发现 Standby 模块 FAIL 灯亮（之前一直绿灯没人注意）。恰库房有测好的拆机 （同 P0914YM rev）。确认 Active 模块正常在线后，直接拔掉故障 Standby 插入新模块——约 20 秒后 Standby LED 亮绿，冗余恢复。老师傅说：”这东西好在能热换不碰 Active，但记住——两块都挂了才叫事故，点检时别只看运行灯。”

常见问题解答 (FAQ)

​

答：支持热插拔，但有个前提——必须是冗余对配置且另一块处于 Active/Healthy 状态。此时更换故障/Standby 模块不影响 FBM 通信。如果已经是单模块运行（对端已故障），再拔就会断 FBM 链路，所有 I/O 点变 BAD。换之前一定确认对端 LED 正常。

​

答：不能。 对应 10 Mbps 以太网主干+I/A 传统 Trunk Bus；FCM100E 是 100 Mbps MESH 网络架构用的，固件、底座、连线均不同。FCM20E 是更早期型号。硬件不互换，插错底座可能不识别或报 Config Mismatch。

问：必须配什么底座/线缆？容易漏买什么？​

答：通常配专用 DIN 导轨安装底座组件（如 P0914 系列底座组件含 RJ-45 及 FBM Bus 接口）。还需确认：①以太网跳线（直通 CAT5e）；②FBM 现场总线电缆（依机柜距离定）；③冗余 24 Vdc 电源接线。采购时建议整套底座+模块一起订，老装置拆旧底座可复用但要确认端子无腐蚀。

问：市面基本是拆机/NOS，怎么验货？​

答： 停产多年。查：①铝壳无变形压痕、铭牌激光打标（假货贴纸偏模糊）；②以太网口 RJ-45 簧片无氧化；③上测试台（或接入备机 I/A 系统）跑冗余对，确认 Active/Standby 握手正常、FBM Bus 可枚举。让卖家提供加电 LED 状态视频。

问：换新需要重下组态或重启 CP 吗？​

答：不需要。配置存在 CP 的 Node Definition / Compound 里。新 上线后 CP 自动识别（可能弹”New Hardware”），在 System Management 里 Accept 即可。冗余对会自动同步状态，通常不要求重启 CP——但首次上线建议在维护窗口确认 Node Status 全绿再离开。
