描述
产品详情

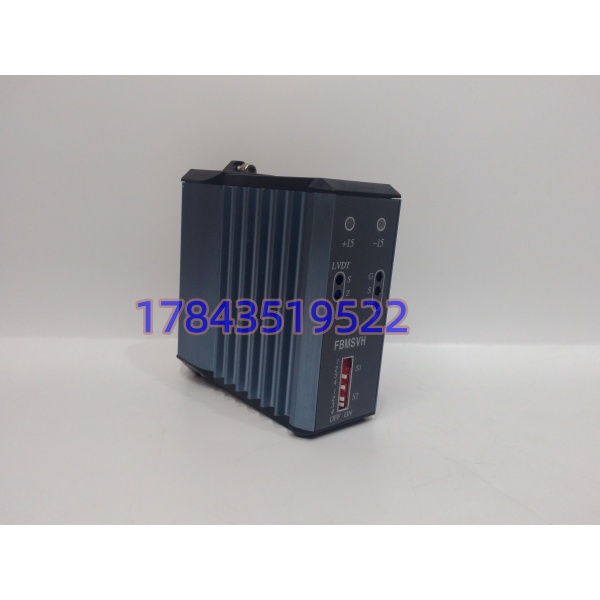

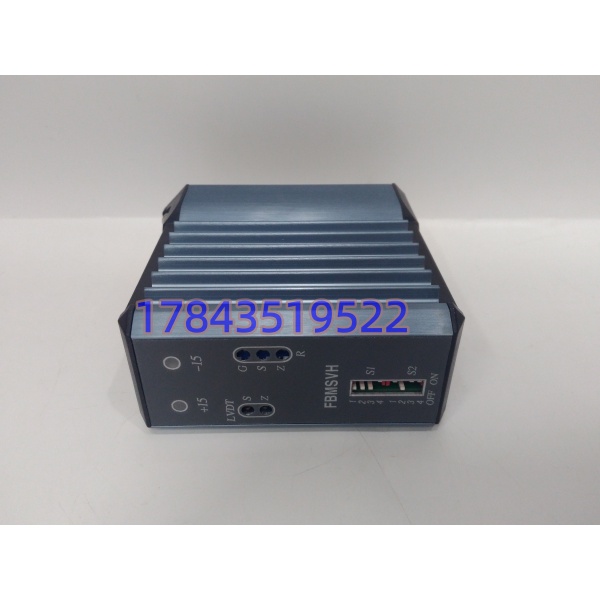

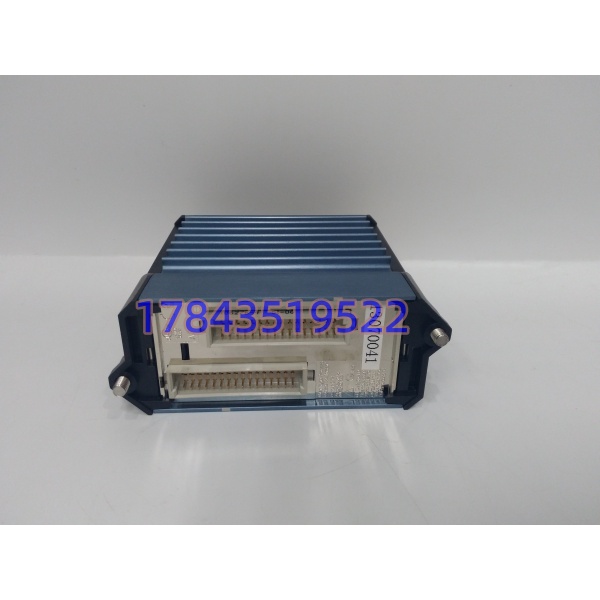

· 型号：FBMSVH
· 品牌：Foxboro（施耐德电气旗下）
· 系列：I/A Series DCS 智能I/O系列
规格参数
- 产品类型：电液伺服控制模块 / 现场总线模块（FBM）
- 核心定位：I/A Series系统中与FBM242配套的SV Bus接口及终端模块，或作为独立伺服卡用于DEH
- 输入信号：4-20mA阀位给定信号（对应0-100%开度），双通道LVDT位移反馈
- 输出信号：伺服阀驱动电流 -40mA～+40mA
- A/D转换：16 bit
- 控制算法：PID运算，参数存储于E²PROM或通过拨码开关预设
- 供电电压：24V DC典型值
- 功耗：约8.5W
- 内存：16 MB SDRAM / 32 MB 闪存
- 外形尺寸：147mm x 51.5mm x 114mm
- 重量：约0.6 kg
产品介绍
在电厂里待过的都清楚，汽轮机调门不是想开多大就开多大。DEH系统算出来一个阀位值，得有一个东西把这个电信号转成能推动伺服阀的电流，同时盯着LVDT反馈回来的实际阀位，实时修正偏差。FBMSVH干的就是这个闭环控制的活儿。它读进4-20mA的给定，采双通道LVDT的交流反馈，跑完PID运算，输出±40mA以内的电流去驱动伺服阀。阀位反馈同时还能转成1-5V或4-20mA信号送回DEH做显示。
严格来说，市面上对这个型号的定位存在几种说法：有的把它归入I/A Series的现场总线模块（FBM），用作FBM242智能I/O的SV Bus接口；有的直接叫它电液伺服卡，专用于DEH调门控制。我个人判断，它大概率就是后者——因为从参数细节（双LVDT输入、-40～+40mA驱动、16位AD）看，完全吻合汽轮机调门控制的应用场景。不管哪种定位，共同点是：这块卡已经停产多年，属于Legacy产品。对于还在用Foxboro I/A Series老系统的电厂，这块卡一旦趴窝，调门就失控，汽轮机就没法稳定运行，后果不用我多说。
应用场景与库存策略
痛点切入：
汽轮机调门控制卡坏了是什么后果？轻则调门摆动、负荷不稳，重则机组跳闸。更麻烦的是这东西是停产件，不是在市场上随便翻翻就能买到的通用货。临时去找，供应商不一定有现货，有现货的价格也不一定你能接受——毕竟被动采购和主动囤货完全是两个价格。
典型场景与备货建议：
- 火电厂DEH系统调门控制：每个调门（主汽门、调节阀）对应一块伺服卡。建议按在用数量的30%-50%做冷备储备——比如有4个调门就用2块，有8个调门就备3块。
- 同一厂区多台机组共用备件池：如果厂里有2台以上机组使用同型号伺服卡，建议建集中备件池，系数取机组数×1.5块，不按单机独立备。
- 老系统延寿过渡期：如果厂里正在做DCS升级规划但还没落地，建议做一次Last-time-buy，按未来3-5年运行周期一次性购入，这期间的价格波动和货源风险全部锁定。
- 常规运维周期更换：伺服卡属于电子部件，建议每5-6年主动轮换更新一次，换下来的旧卡经检测合格后降级为周转备件。
真实案例：
背景：某南方电厂#1机组大修后启机过程中，DEH画面显示#2调门反馈值不动，给定值在变，执行机构没反应。
缺少备件引发的停机危机：热控排查确认FBMSVH伺服卡输出通道无电流。库房翻了一遍，没有备件。机组处于启动阶段，不具备继续冲转条件，只能停在盘车状态。采购紧急询价，几家供应商报价从一万五到七万五不等，而且只有高价那家有现货，还得从外地调。等了48小时，机组才恢复启动。
紧急调货/替换解决：高价调来的卡装上后重新做了阀位整定，调门动作正常，机组顺利并网。
库存策略的反思：事后该厂将FBMSVH列入“一类备件”清单，常备2块，每半年上电检测一次，并指定了固定渠道做紧急调货备份。
