描述
产品详情

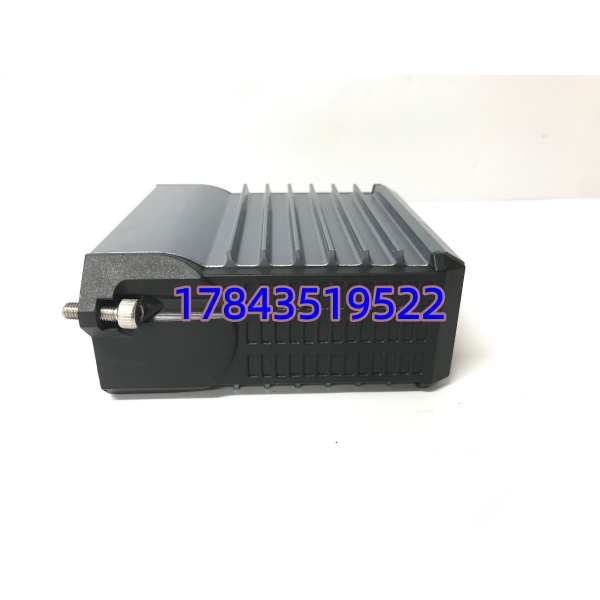

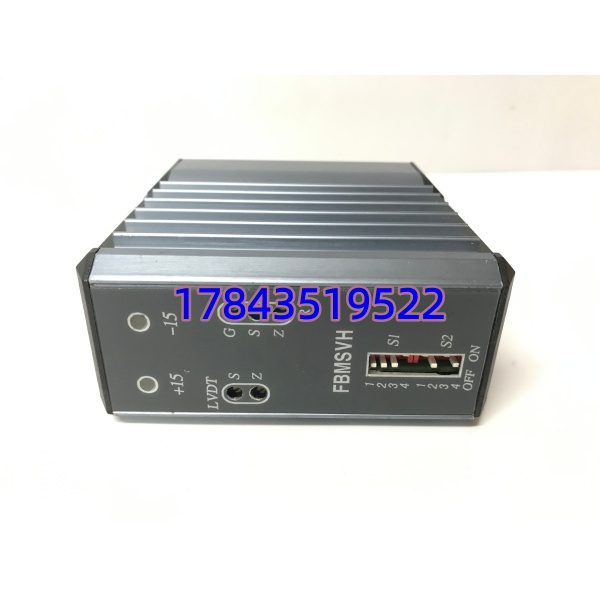

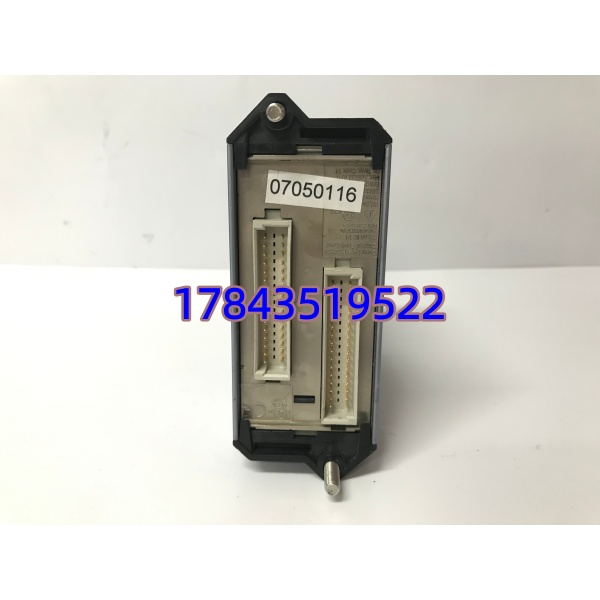

· 型号：FBMSVH（FBM Series Vertical Mounting Carrier — 10 Slot）
· 品牌：Foxboro / Schneider Electric（Industrial Automation Legacy）
· 系列：Foxboro I/A Series — FBM I/O Carrier (Vertical Mount)
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Foxboro / Schneider Electric |
| 型号 | FBMSVH（垂直安装 10 槽载波器） |
| 对应水平版 | FBMSH（Horizontal Mount Carrier — 槽数同但安装方向不同不可混用安装孔位） |
| 适用模块 | 所有 FBM200 / FBM2000 系列（如 FBM201/202/203/204/207/214 等模拟/数字/复合 I/O） |
| 槽位数 | 10 槽（Slot 1–10），左侧通常 Slot 1 为 FCP/通讯接口卡或空留 |
| 安装方向 | 垂直（节约面板宽度），通过机柜螺栓固定或 DIN 附件（依机柜设计） |
| 现场接线 | 集成螺钉端子排（每 FBM 模块对应现场 I/O 端子），支持 14 AWG (2.5 mm²) 导线 |
| 背板特性 | 无源 PCB 背板 — 连接 FBM 模块间与现场端子，无主动元件 |
| 供电分配 | 外部 24VDC 现场电源经端子排引入，经背板分配至各 FBM（依 FBM 类型需外部或背板供） |
| 状态指示 | 无（LED 在 FBM 模块上，机架本身无灯） |
| 热插拔支持 | 支持 FBM 模块在线插拔（依系统配置），机架本身固定安装 |
| 工作温度 | -20℃ ～ +70℃（机柜内） |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 尺寸（参考） | 约 440 mm (高,10槽×44.5mm) × 深度 ≈180 mm × 宽 ≈30 mm（垂直版较薄——以实物铭牌为准） |
| 重量 | ≈1.8–2.5 kg（依是否含端子排） |
| 认证 | CE / UL / CSA / FM Class I Div 2（需配合适 FBM 模块） |
| 备注 | Rev 3+ 改进端子扭矩保持——旧 Rev A/B 螺钉热循环易松，采购优选 Rev 3 或更新 |
产品介绍
南方某炼化常减压装置 Foxboro I/A Series 50 面 I/O 柜碰过：大修拆线校验发现 #7 架 FBMSVH（Rev A 1998 批次）端子排两颗螺钉滑牙致一 AI 点漂移——因 MRO 只列 FBM 卡未列机架，等 Schneider 代理调 NOS 美线 6 周部分缺货。FBMSVH 本体无电子故故障率极低（主要隐患是端子氧化/滑牙/背板金手指氧化），但它是FBM 模块唯一物理载体+现场接线归宿——坏主要指端子失效或背板插针氧化致整架 I/O 通信/信号异常。从库存视角属 C→B 类（单价中低但特定柜型不可随意替代）：若全厂多面 Foxboro I/A I/O 柜按 B 类每类同种垂直机架池化备 1 件冷备（同 FBMSVH Rev≥3），单关键装置无冗余可各备 1 件。
目前 Foxboro I/A Series Classic 硬件部分区域 Limited Availability，FBMSVH 新原包靠 NOS 流转。建议仍运行 Foxboro I/A DCS 装置：按 C→B 类全厂池化备 1 件（与现装机同垂直/水平版及 Rev≥3），多架相同配置共享周转。
替换与升级建议
✅ 直接替换
- FBMSVH 完全相同（垂直 10 槽，Rev 3+ 推荐）——断电拆 FBM 模块（记录槽位！拍照）→ 松机架固定螺丝拆旧 carrier → 装新 FBMSVH → 重新插 FBM 模块（同槽序）→ 核查现场端子接线通断。建议新机架先预紧所有端子螺丝至手册扭矩再接现场线。
⚠️ 形式兼容（需改安装）
- FBMSH（水平版 10 槽）——背板电气兼容同代 FBM 但安装方向/孔距不同，机柜如只预留垂直空间不可替入，仅当机柜同时支持水平安装位且重打孔可替（极少见）。不推荐混用。
❌ 硬件不兼容
- ABB S800 I/O TU810/TU830 端子单元、Foxboro FBM201/207 电子卡、Invensys Tricon 机架 ——完全不同平台/插槽，不可替。
