描述
产品详情

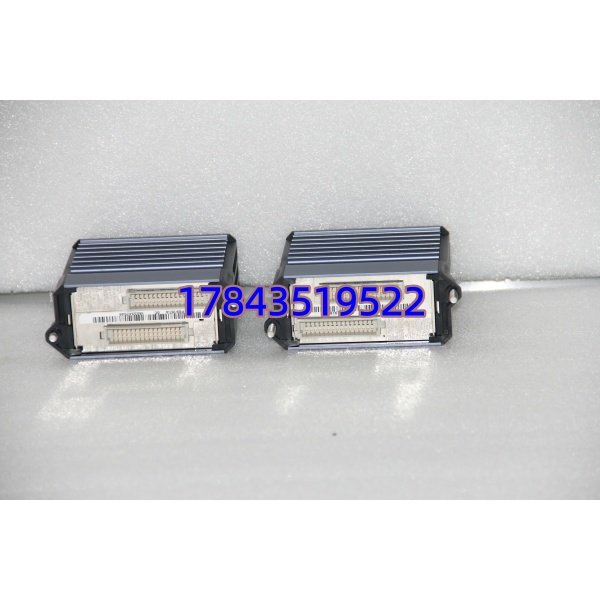

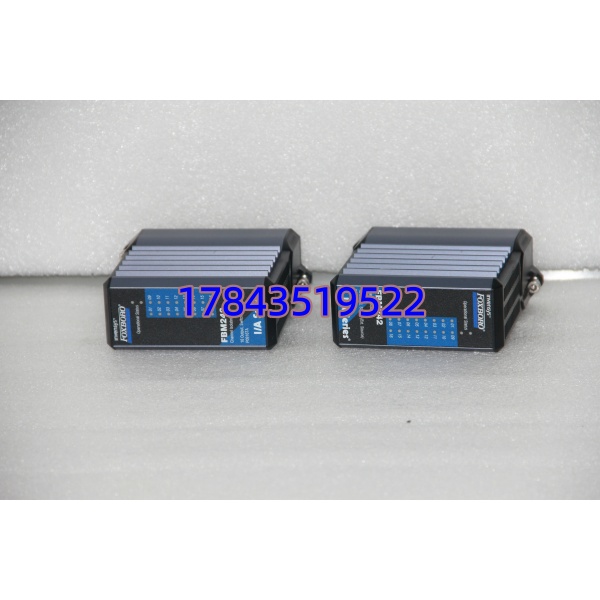

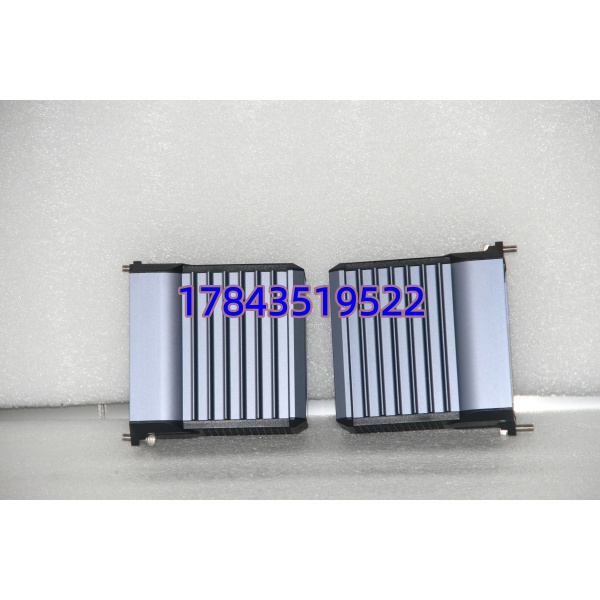

· 型号：FBM242（部件号通常为 P0926HH / P0916TA / P0926BE，依 TA 配套及后缀不同）
· 品牌：Foxboro / Schneider Electric（原 Invensys I/A Series）
· 系列：I/A Series 200 Family Field Bus Module (FBM 200 Series) — 兼容 200 系列 Baseplate / Termination Assembly (TA)
规格参数
- 产品型号：FBM242，常见部件号 P0926HH（完整 P/N 依选项后缀不同，需核对铭牌）
- 模块类型：16-Channel Externally Sourced Discrete (Digital) Output Module — 固态开关输出
- 输出通道数：16通道，各通道与其他通道及背板 galvanic 隔离（典型耐压 1500VAC 1min / 250V 连续工作）
- 输出类型：外部供电 NPN 低边开关（Sinking/Sourcing 依 TA 接线），无内置电源，现场负载由外部 24VDC/120VAC/240VAC 供电
- 支持现场电压：DC 15～60 VDC；AC 120 VAC（47～63Hz）/ 240 VAC；125 VDC（继电器负载 TA）
- 每通道额定电流：2.0 A @ 60 VDC 连续（最大 2.25 A 瞬态），AC 负载典型 0.5A @ 240VAC
- 浪涌电流：最大 20 A 峰值（16ms @ 30℃），需 TA 侧熔断器保护
- 通态压降：≤ 0.2 VDC @ 2.25 A；关断漏电流 ≤ 0.1 mA
- 开关响应时间：接通/断开延迟 ≤ 1 ms
- 背板供电：由 FBM 200 Baseplate 提供 24 VDC（冗余输入 +5%/-10%），典型功耗 ≤ 3 W（无输出），满载散热 ≤ 6.5 W
- 通信接口：冗余 2 Mbps Fieldbus（A/B 双路自动切换），挂 Node Bus 与 FCP 通信
- 故障安全（Fail-Safe）：可组态为 Last State Hold / Force OFF / Force ON，通信中断或模块 Fault 时生效
- 工作温度：0℃～+60℃（部分资料标 -20～+70℃，以原厂手册为准），ISA G3防腐涂层
- 安装：插入 Foxboro 200 系列 Baseplate + 配套 Termination Assembly (TA，如 RH916 / P0916 系列 TA)
- 热插拔：支持在线更换（插回自动从 CP 同步 I/O Definition 和 Fail-Safe 配置）
- 配套 TA：必须匹配对应 Termination Assembly（含熔断器/继电器/固态输出选项），TA 型号决定负载类型和保护
产品介绍
FBM242 是 Foxboro I/A Series 200 家族的 16 通道外激式数字量输出模块，自身不带现场电源，靠端子组件（TA）接入外部 24VDC/120VAC/240VAC 给现场负载供电。每路固态开关独立隔离，Fail-Safe 状态可在 I/A 组态里设成保位、强制断或强制通——这对 ESD 切断阀、联锁停机继电器的安全设计很关键。模块内置 RISC 处理器可执行简单梯形逻辑（Latch/Unlatch/Timer），不完全是 dumb sink。
坦白讲，FBM242 跟早期 FBM03/04 最大区别是：必须配 200 系列 TA（老 100 系列 Baseplate 和 TA 不兼容），I/A 软件建议 V8.x 以上完整支持。老装置若原装 FBM03，别直接拿 FBM242 插——要评估 Baseplate、TA 更换及组态 I/O Type 修改。MRO 采购严格按原系统 BOM 后缀买，不同后缀对应不同 TA 兼容性（压缩/非压缩 TA、带熔断/不带熔断）。
应用场景与行业案例
我在现场最怕 DO 卡故障导致联锁阀意外动作或拒动。FBM242 的好处是：单模块坏只影响本槽位 16 点，其余槽位照跑；Fail-Safe 设成 Forced OFF 时模块失联输出自动断开（适合紧急关断阀），设成 Hold 时适合状态保持型负载（如运行指示）。配合冗余 Fieldbus，在线更换不停装置。
典型场景：
- 炼油/石化 — ESD 切断阀 solenoid、泵启停继电器、火炬点火器控制，用 Fail-Safe=OFF 确保通信故障安全关断
- 化工/化肥 — 气化炉进料阀 DO 控制，16 路独立隔离抗现场接地干扰，外部 24VDC 负载由 UPS 供电
- 电厂 — 辅机设备（油泵/风机）启停、报警喇叭/信号灯，配合 120VAC TA 直接驱 AC 负载继电器
- 水处理 — 加药泵启停、电动阀开/关双线圈控制（需两槽 DO 或混合 DI/DO 配置）
真实案例：
沿海某炼厂常压装置，夜班 DCS 报 Slot 7 Fault，对应 4 台紧急切断阀 solenoid 失电关（Fail-Safe 设 OFF，符合 SIS 要求所以没跳车但进报警）。查是模块 LED 快闪 Fault——旧卡 2011 年装机的。确认 CP 冗余正常，System Manager 把该 Slot Offline，拔出旧 换新（同 P/N P0926HH），插入约 25 秒 OK 亮，CP 自动重载 I/O Def 和 Fail-Safe=OFF 配置，4 台 ESV 恢复远程控制。没停装置，只短暂失去远程开阀能力（关阀保持安全位）。老师傅事后念叨：”Fail-Safe 设对了，换卡反而是最轻松的部分。”
常见问题解答 (FAQ)
支持。确认 CP 冗余正常或同 Baseplate 其余模块运行正常，I/A Station 将该 FBM 置 Offline 或确认 Fault 状态后再拔。插入新模块后约 20～40 秒 OK LED 亮，CP 自动同步 I/O Definition 和 Fail-Safe 参数——不需重新下载控制策略。有一点要注意：如果 Fail-Safe=OFF，拔出瞬间对应现场负载会短暂失电（阀关/继电器释放），提前评估工艺影响。
通常不能。 是 200 系列，需配 200 系列 Baseplate 和 Termination Assembly (TA)；FBM03/04 用 100 系列 Baseplate/TA，物理尺寸接近但背板引脚和 TA 接口不同。老装置升代需评估更换 Baseplate、TA、修改 I/A 组态 I/O Type（Discrete Output Definition）并 Reload，MRO 保守做法是按原 BOM 买同型号 FBM03 或其直接兼容替代，不动架构。
不带。 是外激式（Externally Sourced）固态开关，现场负载的正/负由外部电源（通常 24VDC 或 120VAC）经 TA 端子分配供电，模块只做开关通路。TA 选型（P0916xx 系列 RH916 TA）决定是否有熔断器、继电器隔离或固态输出，买模块时必须确认 TA 型号匹配。
每通道与其他通道及背板 galvanic 隔离（典型 1500VAC 测试耐压），这是它优于很多分组隔离 DO 卡的地方——一路现场电源短路或接地不串烧邻通道。
① 外观无腐蚀引脚无氧化；② 上 200 系列 Baseplate + 配套 TA 通电 OK 绿 FAULT 灭，I/A Station 识别正确 Type/Rev；③ 用 TA 外接 24VDC + 指示灯负载，强制 1/0 各通道动作验证通断及漏电流；④ 确认 Fail-Safe 组态下载后能正确进入 Forced OFF/Hold 状态。要求卖家提供 FAT 截图。
