Foxboro FBM240 P0917GZ 备件 | I/A Series 24V DC模块 兼容替换

描述

关键技术规格

产品深度介绍

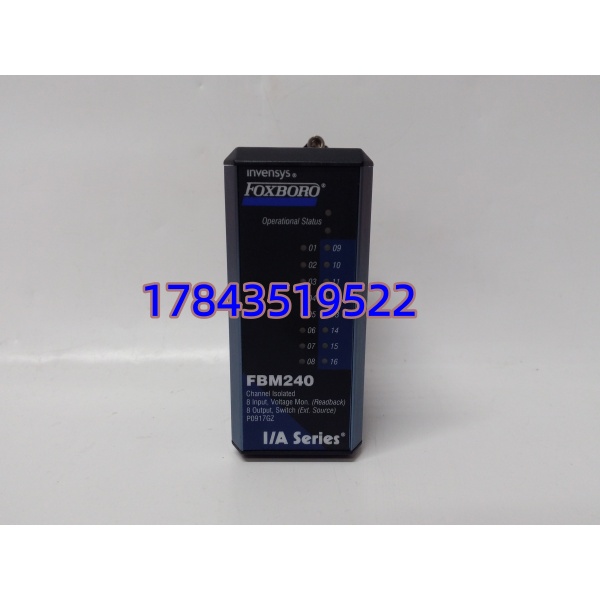

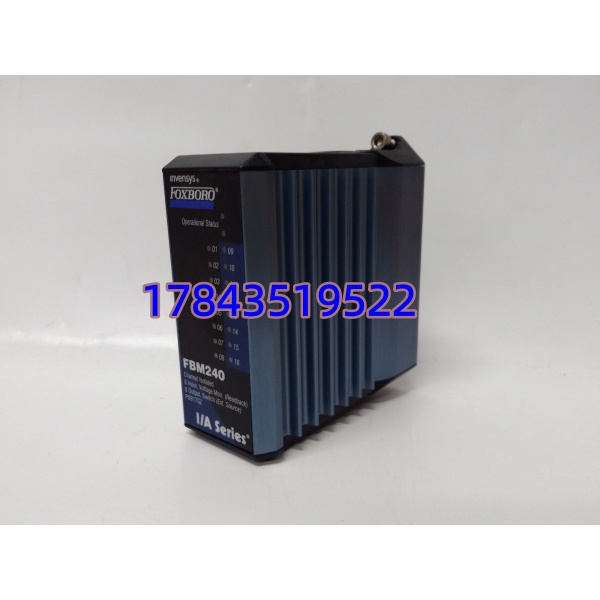

Foxboro FBM240（零件号 P0917GZ）是 I/A Series 分布式控制系统中 Compact 200 系列的数字量输入/输出一体化模块。它提供8路数字量输入和8路数字量输出，在同一个模块上把“监”和“控”都做了——一边读现场开关、限位、报警接点的状态，一边控制指示灯、小型继电器或电磁阀的通断 。这台模块属于 Compact 200 系列 I/O 子系统的一部分，采用24V DC供电，典型功耗8.5W 。

FBM240 最核心的设计亮点是输出状态回读校验。每个输出通道内部都有一条独立的反馈回路，实时读取输出触点的实际状态，跟CPU下达的命令状态做比对——如果发现不一致（比如触点粘连了或者没吸合），模块立刻把该通道标记为“BAD”，同时触发报警 。这个功能对安全联锁回路非常实用，能及时发现输出执行环节的异常，避免“命令下了但设备没动”这种危险局面。

另外，FBM240支持单模块或冗余双模块配置。冗余模式下，两块模块共用一个端子组件，各自独立保持输出值并独立回读，一旦主模块出故障，备模块自动接管输出和输入监控 。输出触点本身的负载能力也不错——可以切换10A 80-120VAC或5A 125VDC，大部分现场的小型继电器和指示灯可以直接驱动，不用额外加中间继电器 。故障安全配置（如回退值、掩码、通讯超时延时）需要模块固件版本1.40N以上才能完全支持 。

应用场景与行业案例

工程痛点：输出通道不动作，查半天发现继电器坏了

FBM240这种数字I/O模块在现场最常见的问题就是输出通道该通不通、该断不断——可能是继电器触点烧蚀了，也可能是驱动电路故障。更麻烦的是，有时候操作站显示“输出已接通”，但现场设备根本没动，人跑到机柜间拿万用表量才发现没电压。这个时候FBM240自带的状态回读功能就派上用场了——模块自己能检测输出触点的实际状态并上报，告诉DCS系统“命令给了但没执行”，仪表工不需要跑到现场挨个量就能定位问题，排查效率高不少 。

典型应用场景：

1. 石油化工 – 泵组启停控制与状态反馈
   DCS通过的8个输出通道控制现场泵的启停继电器，同时用8个输入通道读取接触器的辅助触点状态，确认泵是否真实运行。输出回读功能可以及时发现继电器故障或接触器卡死。
2. 电力行业 – 开关柜位置信号采集与远方操作
   发电厂厂用电系统的断路器分合闸控制与位置信号反馈，的继电器输出负载能力足够直接驱动开关柜的合闸线圈。
3. 冶金行业 – 皮带输送机联锁控制
   多条皮带机之间的启停联锁，做中间控制节点——上一级运行信号作为输入，触发下一级皮带启动输出。
4. 水处理 – 阀门开关控制
   污水处理厂的电动阀开/关控制与限位信号采集，DI监测限位开关状态，DO输出驱动阀门电机接触器。

案例：反应釜搅拌器没停，回读报BAD救了整个班

去年山东某化工厂的一个反应釜搅拌器，操作员在中控室点击“停止”按钮后，DCS显示输出已断开，但现场操作工发现搅拌器还在转。仪表班长老王赶到机柜间，看到模块上对应通道的故障灯亮了。他查了一下模块的状态字，显示该通道的输出回读值与命令值不一致——命令是0（断开），但回读值是1（接通），说明输出继电器触点粘连了。

老王切断该通道的外部电源，临时把回路切换到备用通道上，恢复了对搅拌器的控制。前后不到半小时。事后分析是继电器触点长期大电流通断导致熔焊。设备科的人说：“要不是这个模块自己报出来，我们可能要到现场设备出大问题才知道继电器坏了。”后来他们定期检查的通道状态字，把有回读异常的通道提前更换，避免了潜在的设备损坏和安全事故。
