描述
产品详情

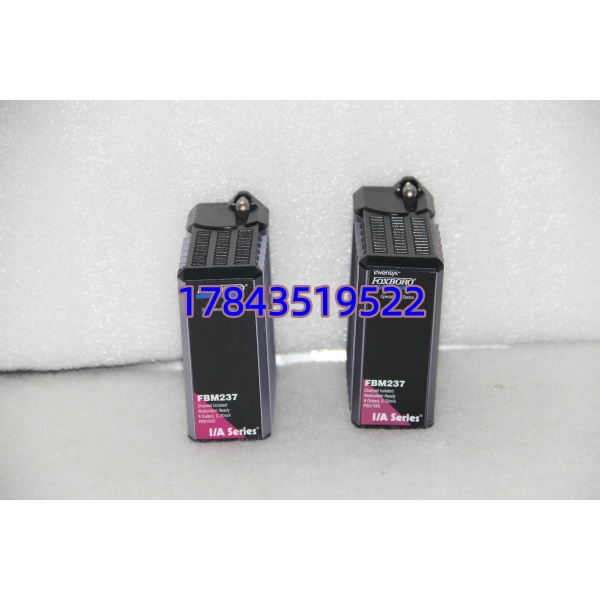

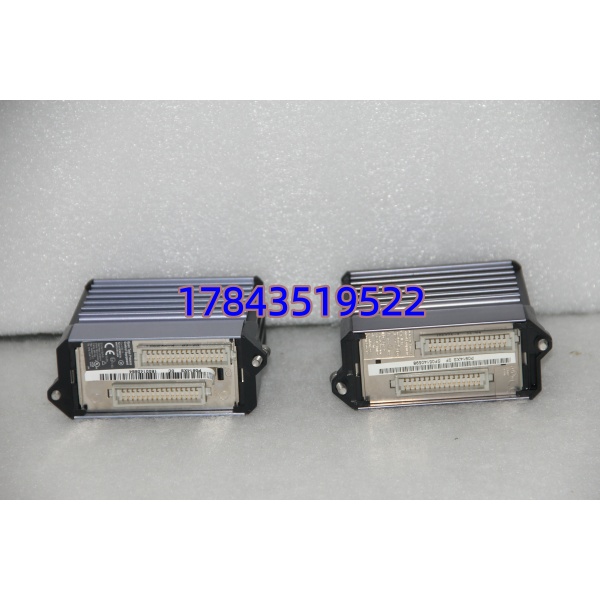

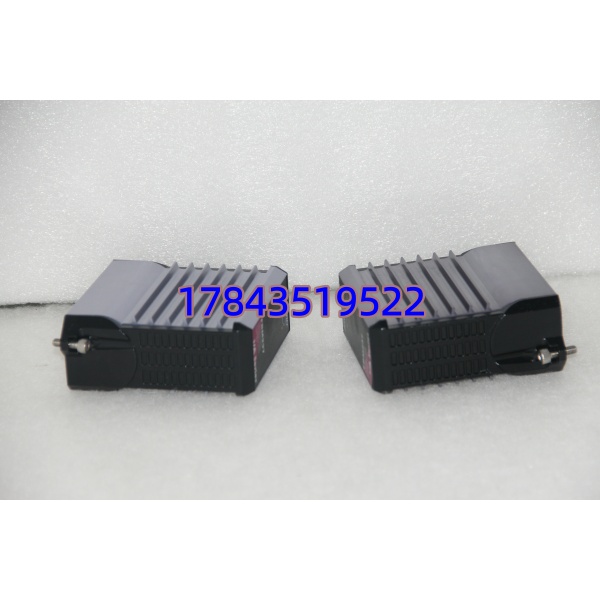

· 型号：FBM237（含 FBM237b 通道隔离变体）
· 品牌：FOXBORO（Invensys / Schneider Electric）
· 系列：I/A Series DCS — FBM 2xx 现场总线模块族
规格参数
- 模块类型：8通道模拟量输出模块（Analog Output，4-20mA DC）
- 输出通道：8路，组隔离（FBM237b 为通道间独立隔离，需核对版本）
- 输出信号范围：4-20mA（标称），可软件组态 0-20mA 或 0-10V 需核对变体支持情况
- D/A 转换：12位及以上分辨率（典型 12~14位）
- 精度：±0.1% FS（典型，以原厂手册为准）
- 负载驱动能力：≤750Ω @ 24VDC 外部供电（推荐现场供电 24VDC）
- 输出类型：电流 sinking/sourcing 依版本，通常为 sinking（需外供 24VDC 至负载高端）
- 回路供电：需外部 24VDC 为现场回路供电（模块自身由机架背板 5V/24V 供逻辑电）
- 诊断功能：开路检测（Open Wire Detect）、过量程/欠量程报警
- 背板通讯：冗余 2Mbps 模块现场总线（连接 FCM/FCP）
- 隔离：现场侧与逻辑侧 ≥500Vrms 电气隔离，符合 ISA S71.04 G3 防腐等级
- 热插拔：支持
- 工作温度：-20～+70℃（部分资料 -40～+70℃，以铭牌为准）
- 存储温度：-40～+85℃
- 配套端子板/电缆：需配 I/A Series AO 端子组件（如 P0916BX 或对应螺接 TA）及 P0916DC 通讯电缆
- 认证：CE / UL / CSA，部分版本 ATEX / IECEx（需核对铭牌）
- 更新速率：典型 50～100ms 全通道刷新（依 CP 扫描周期）
产品介绍
FBM237 是 Foxboro I/A Series DCS 的标准 8 通道 4-20mA 模拟量输出卡，用来驱动调节阀定位器、变频器给定、记录仪等现场执行器。相比带 HART 的 FBM238/FBM239，它是纯模拟 AO，成本更低，适合不需要 HART 设备管理功能的回路。
有一点要注意：FBM237 的输出回路通常需要外部 24VDC 供电（现场侧），模块本身只提供 D/A 转换和驱动——控制柜设计时要确认端子板 TA 上已引 24VDC 场电，否则输出恒为 0mA 但模块不报故障，容易误判。FBM237b 是通道隔离版，抗地电位差干扰更好，多回路共地问题多的现场建议用 b 版。买模块必须同步核对现用端子组件（TA）型号，I/A 系列 AO 和 AI 用的 TA 不一样。
应用场景与行业案例
开车调试时调节阀怎么都不动作，DCS 输出值已写 50%，现场测得回路电流 0mA。追查发现 TA 上没供外部 24VDC 场电——模块 OK，只是没人接回路电源。FBM237 本身不自带场电，这个坑我在现场遇过。
典型场景：
- 炼油/石化：分馏塔底再沸器调节阀控制，多回路需通道隔离防共地干扰
- 制药：反应釜温度/流量比例调节，需高精度 ±0.1% FS
- 电厂化学水：加药泵变频给定（4-20mA），开路检测防断线失控
- 造纸：施胶剂流量控制，G3 防腐壳体适应高湿腐蚀性环境
真实案例：某化工厂脱丙烷塔，控制阀定位器由 FBM237 驱动。运行五年后一个回路输出漂到满程且不受控，查是 TA 端子排内部簧片疲劳导致输出线与 24V+ 短接。换了一块新 FBM237 并重新紧固 TA，输出恢复正常。事后老师傅说：”AO 卡坏得少，多是 TA 和接线问题，但没备件你连排除法都做不了。”
常见问题解答 (FAQ)
-
支持热插拔。建议先把对应控制回路切 Manual 或输出置安全值（如 4mA / 保位），确认 CP 通讯正常再拔。插好后等 Comm LED 亮绿再切回 Auto。
-
物理插槽兼容但功能不同—— 是纯 AO（无 HART），FBM238/239 是 HART AO。互换后组态需修改，HART 变送器管理功能在 237 上不可用，不建议混用。
-
不会。AO 组态、标定系数、输出量程存在 CP/FCP 里，模块只存硬件 ID，新卡插入自动同步，无需重新下装。
-
需要。4-20mA 回路的正端通常来自外部 24VDC 现场电源，经负载回到模块输出负端。TA 上必须正确接入场电，否则输出为 0mA 模块也不报故障。
-
FBM237b 通道间独立隔离，适合现场有多点共地干扰或不同地电位的场合（如分别驱动不同柜内变频器）。普通 237 是组隔离，成本低。无共地问题用普通版即可。
-
看铭牌激光刻印清晰无涂改、外壳无严重变形、金手指无烧黑氧化。上机架后在 System Manager / IACC 确认能读到序列号且无”Module Mismatch”，建议做 4/12/20mA 三点输出精度测试再入库。
