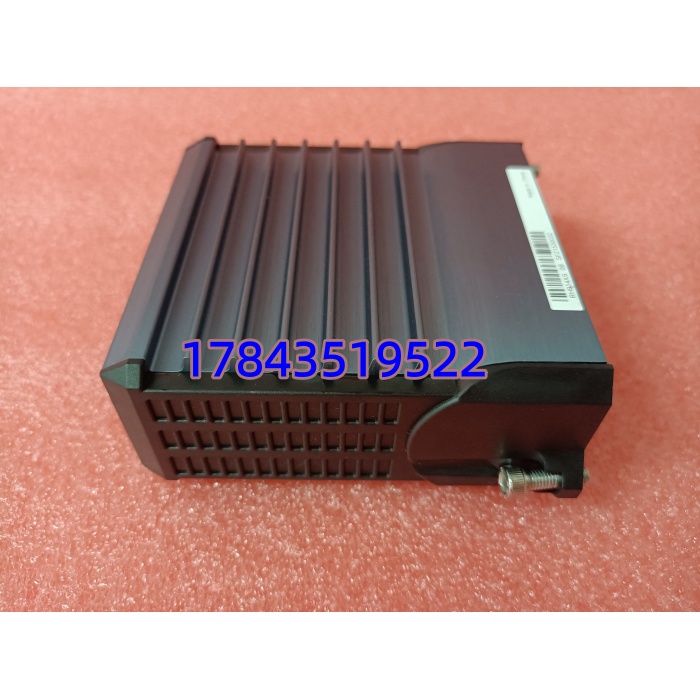

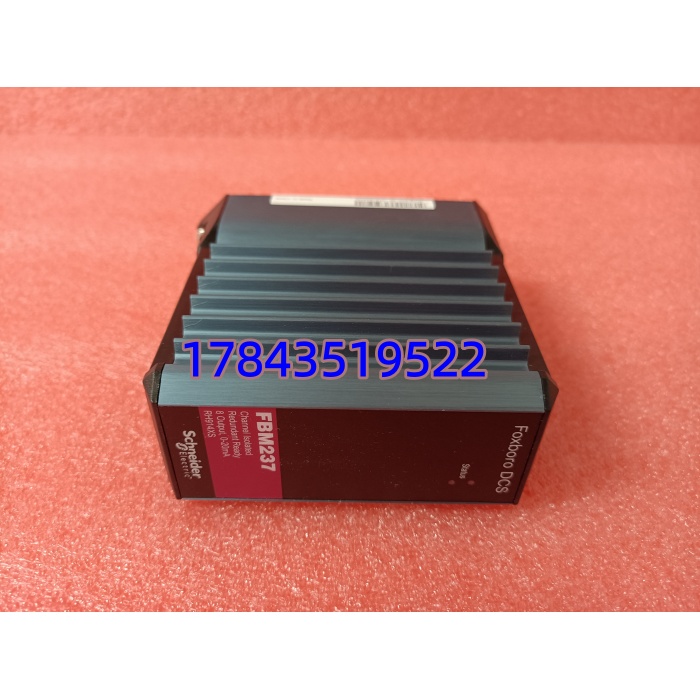

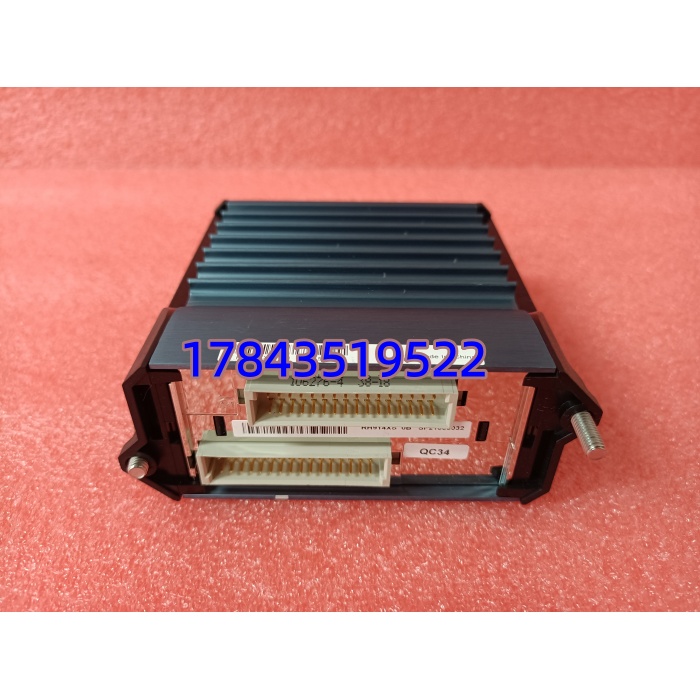

FOXBORO FBM237 RH914XS | I/A Series 8通道 4–20mA 模拟量输入模块(AI)

描述

产品详情

· 型号：FBM237（RH914XS 为变体标识，常指带HART就绪或特定硬件Rev.）

· 品牌：Foxboro（Schneider Electric Process Automation，原Invensys）

· 系列：I/A Series Distributed Control System — FBM Type 237 (Analog Input)

规格参数

• 产品标识：FBM237 / RH914XS（Type 237 8-ch Isolated Analog Input FBM，部分批次标注Compact/Enhanced Firmware）
• 适用系统：Foxboro I/A Series DCS — 兼容 Node Bus (V4.x及以上)，可挂于FCP270/FCP280现场总线节点或传统FBM机架(如FBM03/04 base)
• 模块类型：模拟量输入现场总线模块(FBM)，8通道独立隔离
• 输入信号类型：4–20 mA DC（两线制变送器供电/四线制）、±10 VDC、0–10 VDC、0–5 VDC（软件可组态 per channel group）
• 通道数 / 隔离：8路，通道间及对地隔离 ≥500 Vrms（光耦+变压器隔离），典型分组为每4通道一组共地组内，组间隔离
• 输入阻抗：电流模式 ≈50 Ω（典型值，部分资料标 250 Ω 内部 Shunt——严格来说早期FBM237用外接250Ω Shunt于端子基座，后期Enhanced版内置，以所用基座P0916RB/P0916RH说明书为准）
• A/D分辨率：16 bit（含符号），典型精度 ±0.1% of Full Scale（校准后 ±0.05% typical per datasheet）
• 更新周期：可组态，典型 125 ms / 250 ms / 500 ms / 1 s
• 自诊断：开路(Open Wire)、超量程、A/D校验失败、模块通信丢失均有独立Diagnostic Bit上报CP
• 供电：由FBM背板或现场总线节点提供 +24 VDC（模块自身功耗≈1.5–2.5 W）
• 兼容基座/底座：需配对应 Trunk/Terminal Base Assembly，常见 P0916RB（标准带熔断器）、P0916RH（高密度HART基座）、P0914SQ（老式base需核对跳线）——买模块时必须确认现场用哪款底座，RH914XS变体部分批次专为配合HART-capable base设计
• 热插拔：支持在线插拔更换（系统需已组态该槽位FBM237类型，更换后自动重识别）
• 状态指示：前面板 PWR（电源绿）、COMM（通信绿闪烁）、ERR（故障红）、各通道活动/报警 LED（依 Rev.）
• 工作温度：0℃～+60℃（存储 -40℃～+85℃），相对湿度 5%–95% RH 非冷凝
• 物理尺寸(约)：标准FBM尺寸 3.3″×4.4″×1.4″(84×112×36mm)，重≈0.27 kg
• 认证：CE、cULus、部分批次具 ATEX/IECEx Zone 2（依后缀）
• 生命周期状态：FBM237系列在I/A Series中仍属Mature/Active Support，但特定老Rev.(RH914XS某些早期Lot)已转入Limited Availability——市面有全新库存及测试合格拆机流转

产品介绍

早几年帮某炼化厂做I/A Series节点改造，原FBM230被雷打坏换时出了岔——旧P0916RA底座是老Non-HART版，新卡插进去报Type ID不对，现场多折腾两小时。 RH914XS定位很单纯：它是Foxboro I/A系统里接现场变送器最常规的AI喉舌，8路隔离、16bit精度、自带断线诊断，比早期FBM03(6通道非隔离)抗干扰好太多，特别适合多点共用地电位差的场合。老厂大量存量还在跑这个型号，Schneider虽主推 Enhanced及新代Compact FBM，但存量系统换型涉及重新Load FBM Definition，连续工艺装置通常宁肯找同型号NOS保产。

从TCO看它MTBF不错（无大功率元件），归入B+类——但若关键调节回路(如主汽温、进料流量)全绑在同一FBM机架且无冗余分散，单点故障会导致整组AI变灰，属关联关键停机风险。建议按”每类FBM机架类型(配P0916RB或P0916RH)备1件周转”，并在变更窗口将FBM Definition Library版本存档，防止换卡后CP不认。

应用场景与库存策略

异常现象通常是”I/A画面上整组8路AI变???或变0/超量程”，先查基座端子供电和回路极性，再拔卡看ERR灯——海边高湿环境基座弹簧片氧化引起某组4通道全丢挺常见。原厂新件交期通常4~10周，急用靠渠道现货。

• 炼油/乙烯装置​ — 常减压/重整/裂解炉压力温度流量采集(配两线制变送器)｜非它不可因I/A私有Node Bus时序及FBM Definition绑定｜建议：按FBM机架基数备1件冷备，确认与现网端子基座P0916RB/RH兼容
• 火电/核电常规岛​ — 给水/风烟系统模拟量测点引入I/A DCS｜非它不可因通道隔离抑制地电位差干扰｜建议：多套同型装置共享1件周转；大修做FBM槽位目检氧化
• 化工/制药批次产线​ — 反应釜温度/pH/液位高精度采集｜非它不可因16bit精度及Foxboro固有组态库引用｜
• 冗余配置节点(FCP270双节点)​ — 做A/B冗余对｜建议：冗余降为单时若有故障将失AI，仍建议留1件周转；换卡后注意CP自动Reconfigure时间约30~60s不影响过程

真实案例：南方某炼厂催化裂化装置，一个(RH914XS)挂8路关键反再系统温度，运行第11年大修后开机报”All Points Bad Quality”——目测卡OK，量基座P0916RB端子供电24V正常，最终发现是机柜吹尘时压缩空气带水汽渗入基座弹簧端子导致第1–4通道共地端氧化虚接。因无冷备（交期6周）临时跨线借邻架备用槽位恢复，延误开工约4小时。事后该厂规定：及常用AI/AO FBM按机架类型各备1件，且每次大修做基座端子力矩复查与除氧化。
