描述
产品详情

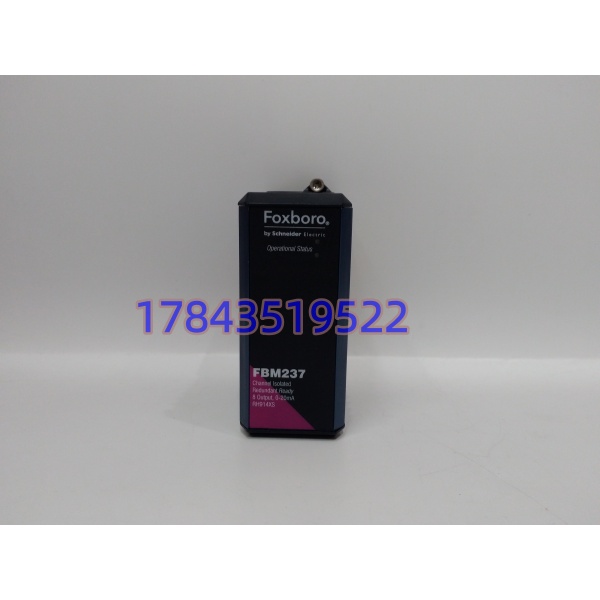

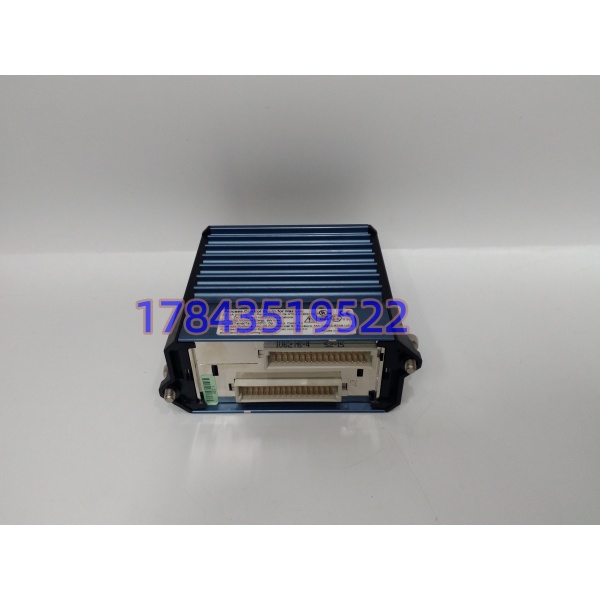

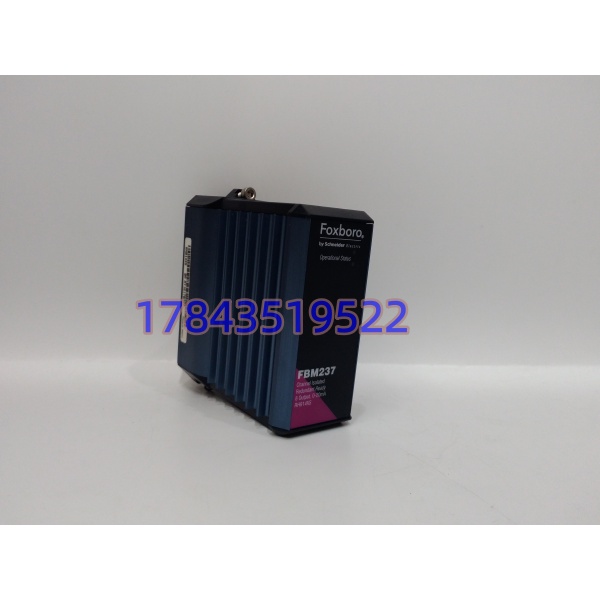

· 型号：FBM237 RH914XS（RH914XS为配套端子板组件）
· 品牌：FOXBORO（福克斯波罗）
· 系列：I/A Series
规格参数
| 参数项 | 规格 |
|---|---|
| 通道数 | 8路，独立0-20mA DC模拟输出 |
| 输出范围 | 0至20.4mA DC（每通道） |
| 分辨率 | 13位（冗余模式）/16位（标准模式） |
| 精度 | ±0.1% 满量程 |
| 最大负载 | 750Ω |
| 输出延迟 | ≤30ms |
| 隔离电压 | 2500Vrms（通道间及通道对地） |
| 电源要求 | 24V DC +5%/-10%；功耗≤7W |
| 工作温度 | -20°C至+70°C（部分资料标-40°C至+70°C） |
| 环境等级 | ISA标准S71.04 G3级（恶劣环境适用） |
| HART协议 | 每通道独立HART调制解调器支持 |
| 冗余配置 | 支持双模块冗余运行 |
产品介绍
Foxboro I/A Series系统的用户都清楚一件事：AO卡坏了，现场调节阀和变频器就全成了摆设。FBM237就是这套DCS系统里负责把“脑子里的想法”变成“手上的动作”的关键一环。 它接收来自FCM（现场控制模块）或FCP（现场控制处理器）的数字指令，转换成8路独立的0-20mA模拟电流信号，送到现场的阀门定位器、执行器、变频器上去。这块卡最大的卖点是通道全隔离——每一路输出都跟其他通道和地之间做了2500V的电气隔离，一个通道短路了烧了，不会把其他7个通道拖下水。另外它还支持冗余配置，两块卡搭成热备，一块挂了另一块立刻接管，输出不受影响。
采购这块卡你要搞清楚一个关键点：RH914XS是配套的接线端子板，不是模块本体。 经常有人把型号搞混，以为FBM237就是完整的一套，结果到货发现只有前端的电子模块，没有接线底座，装都装不上去。这东西目前的状态属于“停产多年但还能从第三方渠道扫到货”，I/A Series系统在很多老厂还在跑，备件渠道只会越来越窄。手头的FBM237如果超过5年没换过，建议把它列入“高优先级储备清单”——不是因为它容易坏，而是因为坏了你找不到现成的替代品，现场一旦停摆，损失不是一个模块的钱能衡量的。
应用场景与库存策略
前两年一个化工厂的加氢装置，DCS系统突然报“FBM237模块故障”——8个输出通道全部掉线，现场三个调节阀同时失效，反应温度眼看就要超限。紧急排查发现是模块内部电源转换电路烧了，维修根本来不及。幸好他们仓库里压箱底有一块库存，插上去重新下装配置，半个小时后产线恢复。那次之后设备主管跟我说了一句话：“以后停产的I/A卡件，宁可多花钱也要锁两块在库里。”
典型场景与备货建议：
- 石化行业（加氢/催化裂化反应器温度-阀位控制）：关键回路的调节阀直接受驱动，一旦AO卡失效，整条回路就得切手动甚至紧急停车。建议每个控制站至少备1块冷备件，与RH914XS端子板成套存放。
- 电力行业（锅炉给水/减温水调节）：给水阀和减温水阀的执行机构全靠0-20mA信号驱动，锅炉负荷变化频繁时输出通道长期工作在满量程附近，模块发热大，老化速度快。建议每2年对备用模块做一次通道精度校验，确保紧急上机时偏差在±0.1%以内。
- 精细化工（批量生产配方控制）：同一套装置频繁切换产品，阀门动作次数极多，模块输出通道的D/A转换器和输出驱动管件磨损不可忽视。建议按“在用模块数量×20%-30%”储备，最低不少于1块。
- 停产系统延寿期：I/A Series已进入生命周期末期，原厂备件供应基本靠渠道库存。
真实案例：
有个炼化厂的DCS系统里跑着28块，分布在四个控制站。他们之前一直奉行“用一块备一块”的策略，每个站放1块备件。结果有一年连续坏了4块——两块是输出通道对地短路，两块是HART通讯芯片失效。备件库被掏空之后，紧急从外地调货，加价25%不说，还等了三天才到。后来他们重新算了一笔账：停产件的故障率不是均匀分布的，运行超过8年的模块进入“浴盆曲线”的耗损期，故障率会显著上升。最终他们按“在用数量×25%”重新配置了备件库，也就是28块配7块备件，并且规定每半年轮换一次——把备用卡插到机架上跑一周，在线卡拆下来做精度测试，确保每块卡都在“能打”的状态。
