描述
产品详情

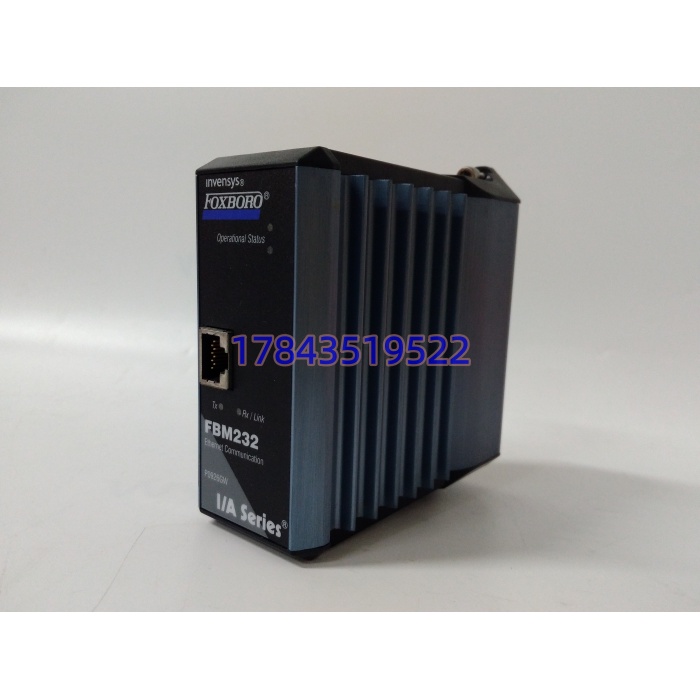

· 型号：FBM232（P0926GW）
· 品牌：Foxboro（Schneider Electric）
· 系列：I/A Series FBM200 通信类 / Evo FDSI
规格参数
| 参数项 | 典型值（FBM232 P0926GW，据 Schneider PSS 41H-2S232.B） |
|---|---|
| 产品定位 | I/A Series 单端口以太网 FDSI 现场设备集成模块 |
| 以太网接口 | 1×RJ45，10/100 Mbps 自适应，半/全双工 |
| 支持协议 | TCP/UDP/IP 基底；可加载 Modbus TCP、EtherNet/IP 驱动（严格来说 Profibus DP 需确认驱动库，转售页常误标为原生 DP 卡） |
| 接入能力 | 经交换机级联最多 64 台以太网设备，2000 DCI 点 |
| 更新周期 | 控制站访问最快 500 ms（可配 1s/2s） |
| 供电 | 冗余 24 V DC（21.6–25.2 V），背板或外端子，典型 5 W / 最大 7 W |
| 指示 LED | RUN / FAIL / STATUS / LINK / ACT |
| 安装形式 | FBM 模块化底座（Modular Baseplate），底座可 DIN 轨或 19″机架；模块本身非 DIN 直挂 |
| 尺寸/重量 | 102×45×104 mm（含耳 114 mm高），284 g |
| 工作温度 | Rev A–J：-20…+70℃；Rev K+：0…+70℃（存储 -40…+70℃） |
| 环境等级 | ISA S71.04 Class G3 防腐，5–95% RH 非凝露；P0926GW 带保形涂层 |
| 兼容控制器 | FCP270 / FCP280 / FCM100E / FCM100Et（需 Control Environment 或 Composer 版本支持对应固件） |
| 替代关系 | P0926GW 终版，向下替 P0926GA/GD；上邻双口版为 FBM233（非直接 pin2pin 替） |
| 生命周期 | 原厂口径已归遗留/受限供货，市面 NOS/拆机/翻新三流并存 |
产品介绍
从维护者视角切：FDSI 卡最阴的故障不是 LINK 灯灭，是 LINK 亮、ACT 偶尔闪，但 DCI 点表里 2000 个点突然丢一半——查交换机、查光纤、查第三方设备固件，最后发现是 FBM232 里某个驱动实例内存泄漏，跑两周后轮询表错位。在某个 LNG 接收站项目里碰过，Modbus TCP 电表群每隔几天集体变“坏质量”，热插拔复位底座电源才恢复。这块卡的本质是“带以太网的协议虚拟机”，稳定性一半看硬件一半看灌进去的驱动版本，别当纯网卡对待。
严格来说，它只在 I/A Series / Evo 的 FBM 底座里合法存在，插 DeltaV 或 AC800M 背板物理都对不上；P0926GW 是终版硬件，但固件仍分 Rev 层级，老 FCP270 若停在 2014 年固件，新批次 GW 卡可能拒绝枚举，必须先升控制器固件或找同 Rev 卡。TCO 层面归 A 类边界通信件：单卡 NOS 价 9000–16000 元浮动，但它挂掉的不是一点 IO，是整段第三方设备（智能电表、流量计算机、压缩机 PLC）的可见性，操作站变盲。Schneider 接手后 FBM232 不再主动推销，按在役机柜残寿 8–10 年做一次 LTB 比故障救火划算。备件策略上，每对冗余 FCP 各留 1 件热备 + 厂库封 2 件 NOS 冷备是合理打法，别信“模块化底座能热插拔就不用备”的说法——FDSI 卡重枚举会拖慢整段 DCI 重建。
应用场景与库存策略
FDSI 通信卡宕机最贵的部分不是卡本身，是“第三方设备还在跑、DCS 上看不见”——天然气计量交接差几分钟数据，商务对账就能扯出六位数争议。
- 油气田计量交接（FCP280 + FBM232 收 Elster/Endress 流量计算机 Modbus TCP）：非它不可（DCI 驱动绑定）→ 建议每控制站 1:1 热备 + 厂级库 2 件 NOS 冷备，且同批次固件。
- 石化罐区智能仪表集成（第三方液位、温度计走 EtherNet/IP 汇到 Evo）：替代件需重灌 GSD/EDS 与驱动授权 → 建议 Last-time-buy 按 10 年残寿囤 3 件，别等底座退役。
- 电厂辅助系统掺烧（输煤 PLC、除灰空压机 PLC 经 Modbus TCP 进 I/A）：允许单卡非冗余 → 备 1 件翻新卡进 B 类缓冲层即可。
- 老装置 I/A 改 Evo 并行期：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达，避免切割窗口无件。
真实案例：华南某 LNG 卫星站，凌晨计量系统 18 块贸易电表在 DCS 上同时变“？”，交接班发现时已丢 40 分钟数据。查交换机正常、查电表 Web 正常，最后翻 FCP270 机柜， 的 STATUS LED 慢闪（手册里对应“驱动实例异常”非全宕）。库房有件 2019 年 LTB 囤的 NOS GW 卡，断电换槽、从工程站下装原驱动包（没动 IP 和 DCI 映射），12 分钟恢复，数据断层靠电表本地日志回填。事后把 安全库存从 0 提到 3（每站 1 热备 + 库 1 NOS），并把所有 的 Rev 层级、驱动库版本、DCI 点表哈希值归档。反思很直白——FDSI 卡不常硬坏，但软故障更隐蔽，操作站“半盲”比“全黑”更耽误事。
