描述
产品详情

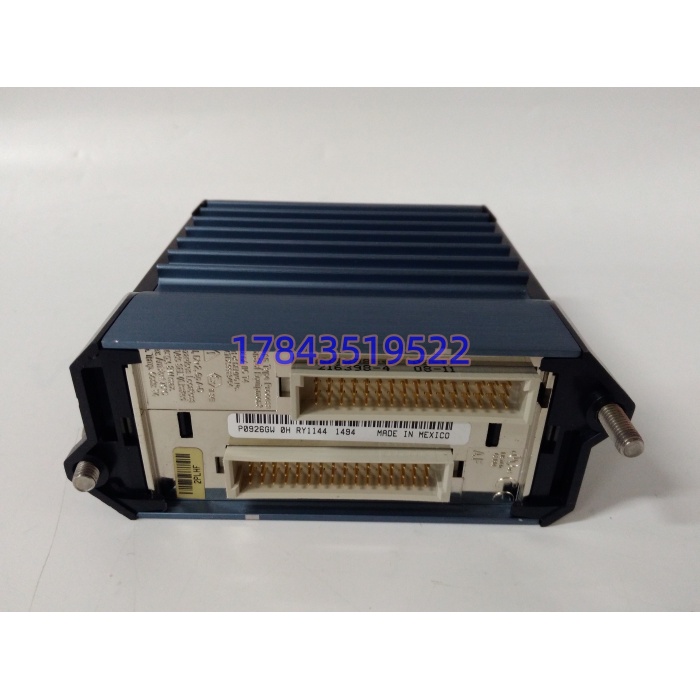

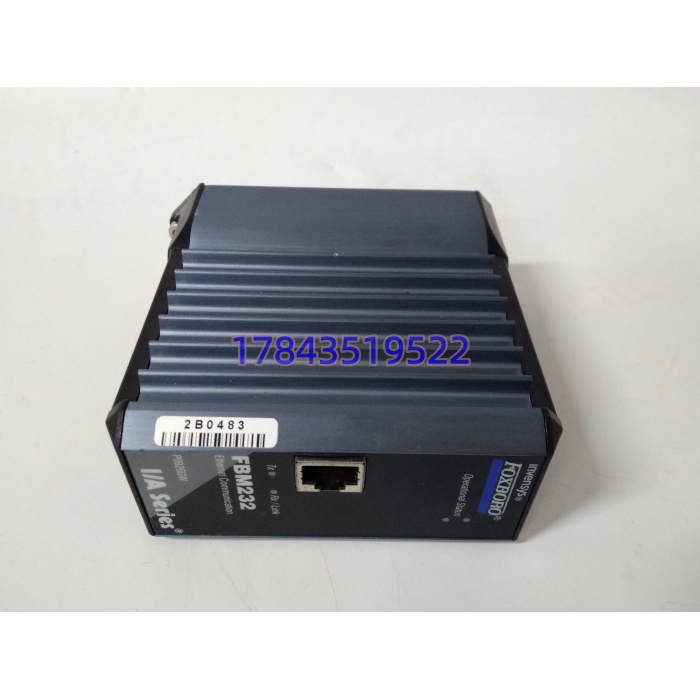

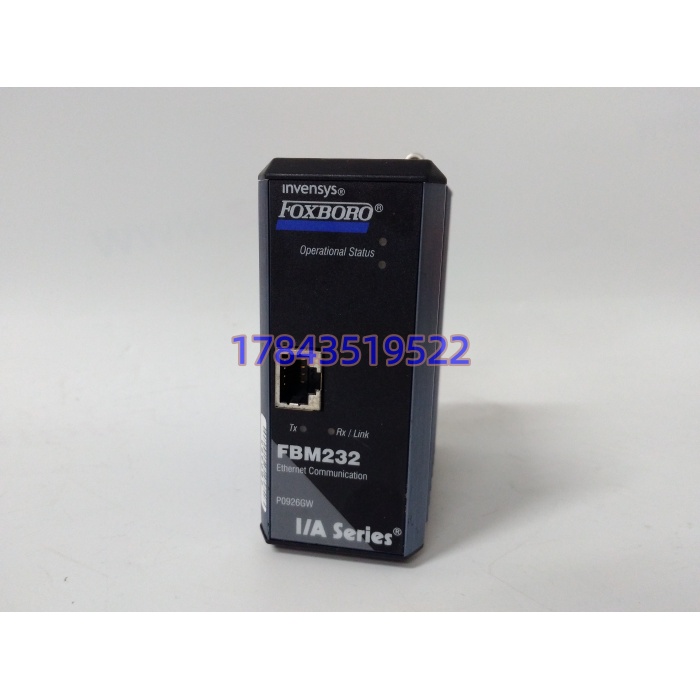

· 型号：FBM232（订货号 P0926GW）
· 品牌：Foxboro（施耐德电气）
· 系列：I/A Series Standard 200 / Foxboro Evo
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 以太网 FDSI 通信模块（Field Device System Integrator） |
| 适用系统 | Foxboro I/A Series（FCP270/280、FCM100E/Et、FBM 底板）、Foxboro Evo DCS |
| 订货号 | P0926GW（带保形涂层，G3 级） |
| 以太网接口 | 1×RJ45，10/100 Mbps 自适应，半/全双工，Auto-MDIX |
| 通信协议 | UDP/IP、TCP/IP；可下载驱动支持 Modbus TCP、EtherNet/IP 等（请以原厂手册为准） |
| 接入能力 | 经交换机最多 64 台现场设备 |
| DCI 连接 | 最多 2000 个分布式控制接口块 |
| 数据类型 | 16/32 位整数、IEEE 754 浮点、二进制（单点/打包）、字符串 |
| 更新周期 | 最快 500 ms（可配 1 s / 2 s 等更慢） |
| IP 配置 | 静态 IP 或 DHCP |
| 供电电压 | 冗余 24 V DC（+5% / -10%，即 21.6–25.2 V DC） |
| 最大功耗 | 7 W（典型 5 W） |
| 工作温度 | Rev A–J：-20 至 +70 ℃；Rev K 及以后：0 至 +70 ℃（据施耐德 PSS 41H-2S232.B） |
| 存储温度 | -40 至 +70 ℃ |
| 相对湿度 | 5–95% RH 非凝露 |
| 环境等级 | ISA S71.04 Class G3（恶劣环境），EIA 364-65 Class III 暴露测试 |
| 安装方式 | 模块化底板（Modular Baseplate），DIN 导轨水平/垂直或 19 英寸机架 |
| 尺寸 | 高 102 mm（含安装耳 114 mm）× 宽 45 mm × 深 104 mm |
| 重量 | 约 284 g（10 oz） |
| 前面板 LED | RUN（运行）、FAIL（故障）、STATUS（状态）、LINK（链路）、ACT（活动） |
| 配套电缆 | 模块到交换机/设备 1 m–100 m；Null Hub 适配电缆 P0971PK |
| 配套交换机 | 5 口 10/100 DIN 导轨交换机 P0972WE（可级联） |
| 认证 | UL/UL-C、CENELEC、EMC、ATEX（部分资料 II 3G Ex nA IIC T4） |
产品介绍
从技术定位看，FBM232 是 Foxboro 体系里”不接线却最忙”的那类模块——它不像 FBM201/204 去拧模拟量端子、也不像 FBM207 去接 DI/DO，它只插一根 RJ45，却要把 64 台第三方设备的数据喂进 DCS 控制数据库。在某个 9 万 t/a 离子膜烧碱项目里碰过：现场 30 多台变频器全是 Modbus TCP，原本准备硬接 AI/AO 占满一整柜 FBM，最后用一块 FBM232 加一台 P0972WE 交换机全解决了，机柜省了三分之一，接线工时被砍掉一半。
严格来说，它只在底板配 FCP270/280 或 FCM100E/Et 这类控制站、且加载了对应 FDSI 驱动库时才”活”得起来；底板型号不对或驱动没下装，RUN 灯都不会稳亮。Rev K 及以后版本工作温度下限从 -20 ℃ 收紧到 0 ℃，北方无暖通风机房要核对硬件版本（请以原厂手册为准）。采购端别把它和 FBM231（串口版）混为一谈——外形同尺寸但协议栈完全不同，BOM 写错一行，到货插上不通。TCO 上，一块 FBM232 顶半柜硬接线 I/O，省下的不只是模块钱，更是调试工时和后期维护的接线查错时间。
应用场景与库存策略
FDSI 模块的痛点不在贵，在”协议驱动没加载对=整条第三方总线全盲”。一旦模块故障或驱动库版本不匹配，连在上面的变频器、智能仪表、分析仪全部掉线，HMI 上一片通信超时，工艺靠硬接线旁路顶着，SIS 审计直接开缺陷。而 P0926GW 这个带涂层版本渠道货源已明显收紧，Rev K 以后的新批次和老批次温度规格还不一样，混备容易踩坑。
- 化工/石化第三方仪表集成：变频器、质量流量计、在线分析仪多为 Modbus TCP，非它不可（Foxboro 原生 FDSI 唯一），建议 A 类，每控制站备 1 张。
- 电厂辅网（化水/输煤）：多厂商设备混装，单模块挂 64 台，建议区域中心库共享 1 张周转备件。
- 海上平台/沿海装置：盐雾重，必须用 P0926GW 涂层版（G3），建议供应商代管 1 张保税 + 现场 1 张冷备。
- 老厂 I/A Series 升级 Evo：FBM232 跨两代兼容，建议 Last-time-buy 按剩余寿命 5 年 × 现网模块数 10% 折算。
- 北方无暖通风机房：注意 Rev K 后下限 0 ℃，老装置若靠 -20 ℃ 规格运行，备货必须锁 Rev A–J 批次，别被新批次替代。
真实案例：某 PTA 装置夜班，FBM232 的 LINK 灯灭、ACT 不闪，挂在上面的 22 台 Modbus TCP 变频器全部通信超时，干燥机、进料泵联锁跳停。维保第一反应是交换机坏了，换 P0972WE 无效；拔下 发现 RJ45 口内部簧片氧化（沿海厂盐雾侵蚀），模块本身没坏但物理层已残。备件柜里倒是有张 ，却是无涂层的内销版，装进 G3 环境机柜心里没底。最后从兄弟装置借了一张 P0926GW 涂层版顶上，30 分钟恢复。那次之后他们把”涂层版本”写进 BOM 硬约束，并按控制站 1:1 留冷备。
