产品详情
· 型号：FBM232（P0926GW）
· 品牌：Foxboro (Schneider Electric)
· 系列：I/A Series / Foxboro Evo — Field Device System Interface (FDSI) Ethernet Module
规格参数
- 产品定位：Foxboro I/A Series FDSI（Field Device System Interface）以太网模块，用于 I/A 控制站与第三方智能现场设备、PLC、分析仪通过工业以太网协议互联，替代早期串口 FBM 做多设备集成
- 通信端口：1× 10/100Base-TX RJ45，Auto-MDIX，支持 10/100 Mbps 半双/全双工
- 支持协议（需加载对应 FDSI Driver License）：Modbus TCP Server/Client、EtherNet/IP Adapter、DNP3 over TCP、OPC DA（只读监控，需配软件），部分版本支持 Profinet IO 需核对驱动包
- 处理能力：单模块典型支持 32~64 台从站设备（依报文长度/扫描周期），最大 I/O 数据点约 5000 需核对 FW 版本
- 供电：双路冗余 24 V DC（范围 18~32 V DC，典型 24 V），通过底座背板供入，模块典型功耗 ≤7 W
- 隔离：以太网端口与逻辑侧电气隔离 ≥1500 Vrms，通道间隔离依底座

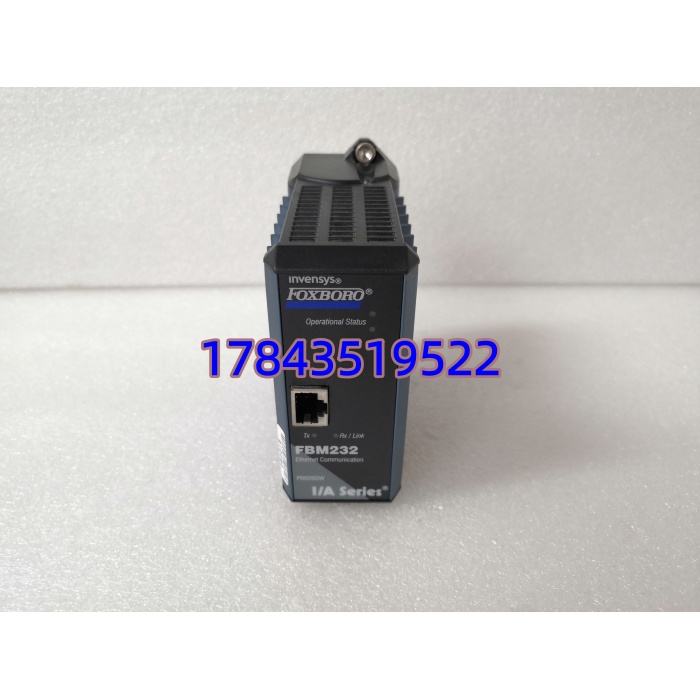

- 状态指示：前面板 LED — PWR（电源）、COM（以太网活动）、STAT（模块状态/故障）、RUN（FDSI 运行）
- 安装方式：插于 Foxboro FBM 底座（如 P0904HA 等 compatible baseplate），与 FCP270/280 或 Classic Node 背板通信；占用 1 个 FBM 槽位
- 组态工具：Foxboro I/A Workbench / System Manager，通过 FDSI Configuration Tool 导入设备 EDS/GSD（EtherNet/IP）或定义 Modbus 寄存器映射，生成 DCI Block 绑定到 CP 控制策略
- 冗余支持：可成对配置（需冗余底座及双 FBM232），通讯链路热备切换对第三方设备透明（部分协议需从站支持双 Master 或多连接）
- 固ware / 驱动：模块内置 FDSI 固件，驱动包需单独订购或随系统版本附带（如 Modbus TCP Driver P/N 需核对），升级通过 SysDef 下载
- 工作环境：-20 ~ +70℃（IEC 61131-2Class G3 涂层版可选），5~95% RH 无凝露，IP20（模块级）
- 机械：约 114×102×38 mm（L×H×W，依 Foxboro FBM 标准），净重 ≈0.25 kg
- 认证：CE / UL / cUL / FM / ATEX/IECEx（G3 涂层版），NEMA Grade 1 适用
产品介绍
FBM232 P0926GW 是 Foxboro I/A Series 的 FDSI 以太网接口模块，解决老系统只有串口 FBM（FBM202/207 等 RS-485）带不动多台智能设备的问题。它跑 Foxboro FDSI 固件，加载 Modbus TCP 或 EtherNet/IP 驱动后，让 I/A 控制器直接读写第三方变频器、质量流量计、Packaged Skid PLC 的数据——不用再加中间网关机。
坦白讲，这卡在老 I/A 系统改造里很实用。原先靠多块 FBM207 轮询十来台设备，现在一块 FBM232 走 TCP 并行，扫描周期从 2 s 降到 200~500 ms。有一点要注意：FDSI 驱动通常要单独买 License 或确认系统版本已含驱动包，裸模块插上去没加载驱动只能看到模块在线但无协议通信。另外 P0926GW 是 100M 版，别和老款 P0926GV（可能有不同底座兼容）混——换备件时确认原系统 baseplate 类型及 Foxboro 版本（V8.x 以上较稳，V6.x 需核对 FDSI support）。
应用场景与行业案例
痛点切入：
我遇过炼油厂加氢装置 I/A Series 原用两块 FBM207（RS-485 Modbus）轮询 18 台 E+H 质量流量计，偶发超时、扫描周期被拖到 3 s 以上影响配比控制。换成 FBM232 走 Modbus TCP 后并行查询，周期缩到 300 ms，再没出现过通讯忙超时。老串口扩展槽省出来还能加别的 FBM。
典型场景：
- 炼油/石化 — I/A 系统通过 FBM232(Modbus TCP) 集成第三方压缩机组 PLC、气相色谱分析仪，统一进 DCS 监控
- 电厂化水/输煤 — 与 ABB/Siemens 低压 PLC 走 EtherNet/IP 交换远程 I/O 数据，省第三方 SCADA
- 化工批次装置 — 多台变频驱动器（ABB ACS880/Yaskawa）经 Modbus TCP 读运行状态及故障代码
- 老 I/A 扩容改造 — 替代多块 RS-485 FBM，减少槽位占用并提升第三方设备接入带宽
真实案例：
北方某 450kt/a PTA 装置，Foxboro I/A Series V8.3，原 FBM207 串 12 台进口离心机就地 PLC（Modbus RTU），夏季高温时 485 总线偶发丢包致”Compressor Status Lost”报警。备件库有块测试好 P0926GW（同 P/N），借大修窗口把 PLC 侧改为 Modbus TCP、 插空闲槽、加载 Modbus TCP FDSI Driver、组态映射寄存器→DCI Block→CP 策略。上电自检 PASS，COM 闪，Ping PLC OK，数据刷新从 2 s 变 250 ms，再无丢包报警。有一点要注意：换 后需在 System Manager 做 Full Download 把 FDSI 配置下装一次，仅插卡不下载驱动配置 CP 会报”FBM Not Configured”。
