描述
产品详情

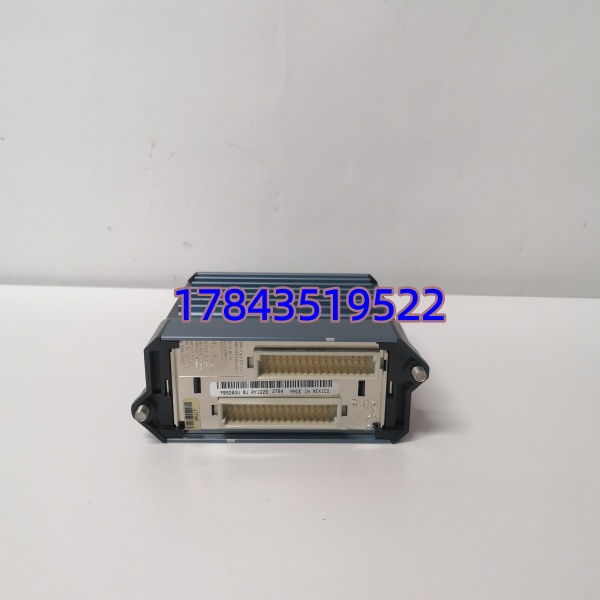

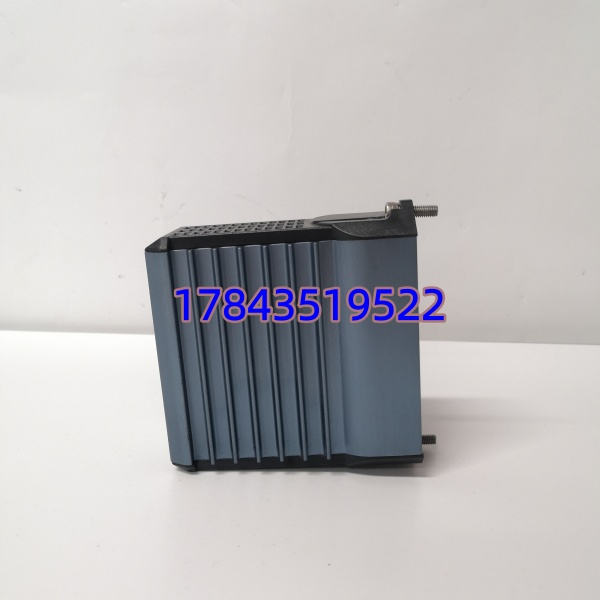

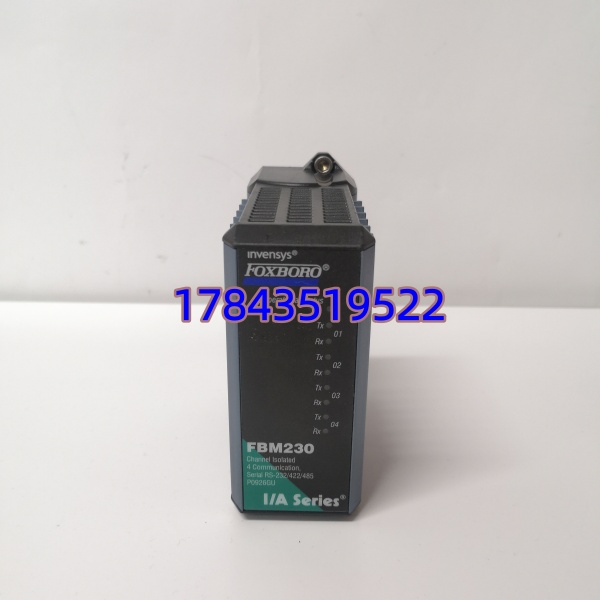

· 型号：FBM230 P0926GU
· 品牌：Foxboro（施耐德电气过程自动化）
· 系列：Foxboro I/A Series — FBM230 Field Device System Integrator（FDSI）四端口串口模块
技术参数
| 参数项 | 说明 |
|---|---|
| 产品全称 | 福克斯波罗 I/A Series FBM230 四端口 RS-232/422/485 现场设备系统集成器模块 |
| 订货号 | P0926GU（GU 定义基板键型与五零针接头版本，电子功能全同仅安装基座兼容须匹配现场基板型号） |
| 适用基板 | Foxboro FBM 200 系列或 250 系列基板（如 200-CPU／250-IOC 机架），占一个 FBM 槽位 |
| 串口数量 | 四路独立可组态（端口甲、乙、丙、丁），各口可独立设定通讯标准及协议 |
| 串口标准 | 软件选择 RS-232（短距小于十五米）、RS-422（全双工差分 最远一千两百米）、RS-485（半双工双线 最远一千两百米） |
| 支持协议 | Modbus RTU、Modbus ASCII（每口可独立设主站或从站），可透传 HART 帧（需外置 HART 调制解调器或多路复用器——本模块不解析 HART 命令集仅透明转发） |
| 单 RS-485 口负载 | 建议不超过三十二台从站设备，最大标称六十四台（受总线波形质量限制） |
| 数据映射方式 | 通过 FDSI 专用功能块将 Modbus 保持寄存器、输入寄存器、线圈状态映射为 I/A Series 全局参数——刷新周期可组态（典型五百毫秒至五秒） |
| 电气隔离 | 串口侧与逻辑背板侧光电隔离 不小于六百伏有效值交流，串口通道之间共地分组不隔离 |
| 状态指示 | 模块电源灯（绿—背板枚举成功）、通讯活动灯（绿—任一端口有合法帧）、错误灯（红—配置错误或帧错误过量）、每端口收发指示灯（黄） |
| 背板取电 | 正五伏直流由 I/A 基板供给，典型功耗约一点五瓦 |
| 热插拔 | I/A Series 基板支持在线插拔（I/O 扫描短暂中断约两秒内重同步——建议在非关键控制窗口操作） |
| 配置工具 | Foxboro I/A Series 系统定义中添加 FBM230 → 启动 FDSI 配置器（Windows 版 需匹配 CP/WP 固件版本）生成点 fds 文件下装 |
| 配套线缆 | 需配 Foxboro 五十针转 DB9／DB25 或端子块组件（依基板版 P0926GU 对应线缆型号——采购时须核对现柜所用线缆零件号） |
| 工作温度 | 零到正六十摄氏度（控制室柜内） |
| 存储温度 | 负四十到正八十五摄氏度 |
| 相对湿度 | 百分之五到百分之九十五 非凝露 |
| 认证 | CE、UL、CUL、FM 一类二区、ATEX／IECEx 二区（依系统整体认证） |
| 尺寸约 | FBM 模块单槽 三十毫米宽 × 一百七十八毫米高 × 一百二十七毫米深（含连接器投影） |
| 重量约 | 零点三五到零点五公斤 |
| 平均无故障时间 | 大于十二万小时（厂商典型值） |
产品介绍
（场景痛点切入）在某个炼化芳烃装置碰到过一回：六台气相色谱仪经 的 RS-485 口做 Modbus 主站轮询，仪表厂家悄咪升级固件把波特从九千六百改为一万九千二百且校验位从偶校验改无校验，DCS 侧 FDSI 参数没同步——全部色谱过程值变问号，半小时才发现是通讯参数不匹配而非模块坏。另一次雷雨潮 RS-485 A-B 间感应浪涌打坏 其中一口光耦（其余三口仍正常），对应色谱断链但控制没跳车。 在 I/A 架构里扮演”第三方翻译官”：把色谱、定量秤、余热锅炉小 PLC、质量流量计的 Modbus 寄存器搬运进 DCS 全局数据库——它单口坏对应该口下所有设备过程值丢失（若组态未做品质位处理可能保持最后值误导操作员），全模块故障=所有挂在其下的第三方智能设备断联。
福克斯波罗对 部分批次已发生命周期末期通知，全新原装靠尾货交期六到十六周波动。按 ABC 分类若用于关键第三方（色谱／定量秤／余热锅炉小 PLC）属 A 类——建议按在线 模块数每三到四块备一块经测冷备（含记录：① FDSI 配置文件 点 fds 及对应系统定义备份 ② 五十针转接线缆零件号 ③ 各口波特／校验／从站地址映射表），持有成本千元级 vs 色谱全丢致工艺盲控或批次报废损失轻松五位起。
替换与升级建议
✅ 直接替换
- P0926GU ←→ P0926GU（同完整订货号——GU/GW 仅基板键型差若你现柜用 买 GU 版）
- FBM231（八口版）物理插槽同——紧急暂替可（降配多四口闲置），但系统定义需改模块类型 →FBM231 并重下装 FDSI 配置（端口映射 A~D 一致 E~H 空），计划内优先买回同型
⚠️ 软件兼容（需改配置）
- 不同后缀 GU↔GW ——电子同但五十针缆与基板键型须匹配——买错后缀可能五十针头插不进现基板，物理不兼容需同时核基座。若仅做模块电子替补（基板同型）GU/GW 可互换但缆须对应
- FBM05x 老 IA 早期串口模块 ——背板握手不同代部分场合可升但需重新组态 FDSI 功能块非直接热插替
❌ 硬件不兼容
- FBM217（模拟输入）、FBM217（数字输入）等其他 FBM ——槽位键肩不同通常插不进或报槽位类型不匹配
- 普通四口 RS-232/485 转 USB／PCI 卡 ——无 I/A 背板协议 ASIC 无法与基板通信
